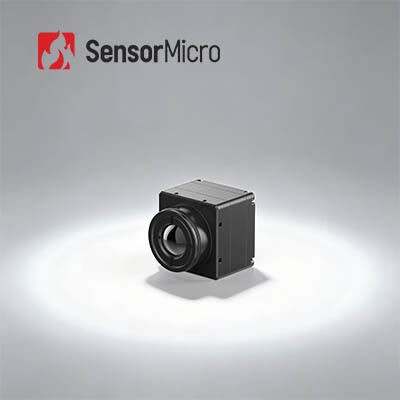

SWaP-C 비냉각 적외선 영상 모듈 코어 LWIR 384×288/17μm, ±2℃ / ±2% 정확도 및 0.65W 전력 소비
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417RG3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384×288/17μm | 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
|---|---|---|---|
| 일반적인 전력 소비 | 0.65W | 일반적인 NETD | 30mK 이하 |
| 스펙트럼 범위 | 8~14μm | 프레임 속도 | 25Hz/30Hz/50Hz |
| 강조하다 | 유연한 비냉각 열화상 카메라 모듈,640x512 비냉각 열화상 카메라 모듈 |
||
제품 설명
SWaP-C 비냉각 열화상 모듈 코어 LWIR 384*288/17μm
제품 개요
온도 측정을 위한 COIN417RG3 적외선 카메라 코어는 384*288/17μm 비냉각 적외선 검출기를 특징으로 하며 실시간 온도 측정 구성 요소를 통합합니다. ±3°C 또는 ±3%의 정확도로 넓은 온도 범위를 지원하여 비정상적인 온도 변화를 정밀하게 감지할 수 있습니다. 초저전력 설계와 표준 산업 인터페이스와의 호환성은 개발 및 통합 비용을 크게 절감합니다.
주요 특징
- 포괄적인 기능, 비용 효율성: 이미지 품질을 향상시키는 고급 이미지 처리 알고리즘을 통합한 비용 효율적인 비냉각 IR 검출기를 기반으로 개발되었습니다. 최대 ±2°C 또는 ±2%의 높은 온도 측정 정확도를 제공하며, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위를 지원하며 확장된 범위에 대해 사용자 정의가 가능합니다.
- 유연한 확장, 빠른 통합: 다양한 애플리케이션 요구 사항을 충족하는 여러 광학 렌즈 옵션을 사용할 수 있습니다. USB2.0/DVP/LVDS/BT.656을 포함한 여러 출력 모드를 지원합니다. 직렬 포트 제어를 통해 RAW/YUV 이미지 데이터를 출력합니다.
제품 사양
| 모델 | COIN417RG3 |
|---|---|
| IR 검출기 지표 |
민감 재료: VOx 해상도: 384*288 픽셀 크기: 17μm 스펙트럼 응답: 8μm ~ 14μm 일반 NETD: ≤30mK |
| 이미지 처리 |
디지털 프레임 속도: 25/30/50Hz 시작 시간: 6초 아날로그 비디오: PAL/NTSC 디지털 비디오: RAW/YUV422 이미지 알고리즘: 비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 에지 강화(EE) 이미지 디스플레이: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| 전기 |
표준 외부 인터페이스: 50핀: DF40C-50DP-0.4V(51), (HRS, 수컷) 확장 보드: USB3.0/USB2.0/VPC/USB2.0&VPC 통신 인터페이스: TTL-232/USB2.0 디지털 비디오 인터페이스: DVP8/DVP16/USB2.0/BT.656/LVDS 공급 전압: 4.5~5.5V 일반 전력 소비: 0.65W |
| 온도 측정 |
작동 온도: -10°C~+50°C 온도 측정 범위: -20°C~+150°C, 100°C~+550°C 온도 측정 정확도: ±2°C / ±2% 중 더 큰 값 부분 온도 측정: 온도 측정 영역의 최대, 최소 및 평균값 출력 지원 SDK: Android/Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로의 변환 달성 |
| 기계 |
베어 코어 크기(mm): 25.4*25.4*16.5 베어 코어 무게(g): 16.6±1 |
| 환경 적응성 |
작동 온도: -40°C~+70°C 보관 온도: -45°C~+85°C 습도: 5%~95%, 비응축성 진동: 랜덤 진동, 5.35grms, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH |
| 광학 렌즈 |
광학 렌즈: 고정 초점 비열화: 4.8mm/7mm/9.1mm/13mm/19mm/25mm 보호 등급: IP67(전면 렌즈) |
산업 응용 분야
COIN417RG3 적외선 카메라 모듈은 열화상, 보안 및 모니터링, 야외, 소방 및 구조, AIoT, 지능형 하드웨어, ADAS 및 기타 산업 응용 분야에서 널리 사용됩니다.
당사의 제품 라인
- 높은 감도와 뛰어난 성능
- 적외선 산업의 세계 선도적인 기술
- 다양한 적외선 검출기 사용 가능 - 비냉각 및 냉각 IR 검출기 모두 다양한 형식과 픽셀 크기
- 대량 생산으로 빠른 배송 보장 - 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인
자주 묻는 질문
적외선 열화상이란 무엇인가요?
적외선 열화상은 적외선 복사와 열 에너지를 활용하여 물체에 대한 정보를 수집하는 방법입니다. 보이지 않는 적외선 복사를 대상 표면의 온도 분포를 가진 보이는 적외선 열 이미지로 변환합니다. 다른 물체 또는 동일한 물체의 다른 부분도 다른 복사 능력과 적외선 반사 강도를 가집니다.
적외선 이미징은 무엇에 사용될 수 있나요?
적외선 이미징 응용 분야에는 야간 투시, 수색 및 구조, 비파괴 검사, 전염병 예방, 열화상, 보안 및 모니터링, 소방 및 다양한 산업 응용 분야가 포함됩니다.
열화상 모듈이란 무엇인가요?
열화상 모듈은 일반적으로 적외선 검출기, 적외선 렌즈, 그리고 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열화상 장치의 최소 기능 단위입니다.
