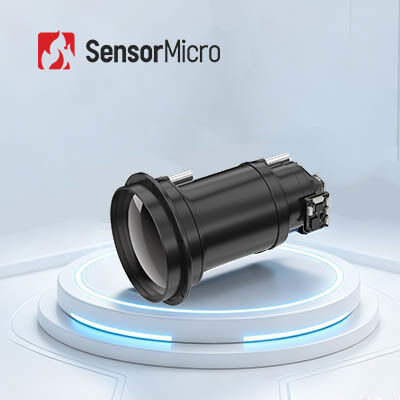

높은 민감도 1280x1024 해상도 12μm 픽셀 크기 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 이미지 밝기 | 자동/수동 | 통신 인터페이스 | TTL-232/USB |
| 강조하다 | 경량 고해상도 열화상 카메라 모듈,ROHS 고해상도 열화상 카메라 모듈 |
||
제품 설명
높은 민감도 메가 픽셀 냉각되지 않은 열 카메라 모듈 1280x1024 12μm
제품 개요
iSE1212는 iSE 시리즈의 냉각되지 않은 적외선 카메라 모듈 중 하나입니다. 전문 신호 처리 회로와 이미지 처리 플랫폼을 갖춘 1280x1024/12μm 냉각되지 않은 적외선 탐지기를 기반으로합니다..
큰 배열 1280x1024 해상도로, iSE1212 냉각되지 않은 열 모듈은 더 많은 이미지 세부 사항을 제시하고 더 큰 시야를 지원합니다.줄인 12μm 픽셀 크기는 더 나은 공간 해상도를 제공하며 동일한 범위 미션을 달성하기 위해 더 짧은 광 렌즈 초점과 일치합니다..
우리는 열 적외선 탐지기와 적외선 카메라 모듈의 공급자입니다.독립적인 연구 개발 적외선 탐지기의 핵심 기술로 모든 산업의 고객을위한 효율적이고 편리한 솔루션.
주요 특징
- 고화질 영상 촬영매파픽셀 열사진 촬영이 원활하고 지연이 없는 성능을 제공합니다. 더 넓은 시야, 더 큰 각 커버리지, 더 긴 감지 범위, 향상된 세부 사항.
- 조용한 성능을 위한 셔터리스 동작:사용 중에 셔터 캘리브레이션이 필요하지 않으며, 전통적인 디자인에서 일반적인 이미지 거침을 제거합니다. 조용한 작동은 목표물에 의해 탐지되는 것을 피하는 데 도움이됩니다.
- 기능이 풍부하고 통합 친화적:슈퍼 해상도 알고리즘, 픽처 인 픽처, 사용자 정의 가능한 OSD, 수면 모드, 한 번의 클릭 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.광학 렌즈와 확장된 부품의 광범위한 범위와 호환됩니다., 가벼운 2차 개발과 유연한 시스템 통합을 가능하게합니다.
제품 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 30mK | |
| 이미지 처리 | ||
| 효과적 픽셀 | 1280×1024 | |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 오토/마뉴얼 | |
| 이미지 대조 | 오토/마뉴얼 | |
| 보상 모드 | 사용 설명서 | |
| 레티클 | 지원 | |
| 시스템 기능 | ||
| 잠자리 모드 | 지원 | |
| 메뉴 설정 | 사용자 정의 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 캘리브레이션 | 지원 | |
| 키보드 | ≥4 ((버튼 기능 사용자 정의) | |
| OLED 운전 | 지원 I2C, 16bit/ 24bit 병렬 포트, datavalid 및 기타 드라이브 화면 신호 디렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다. |
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 38 × 39 × 28 | 68×69×302 |
| 맨 핵 중량 (g) | 65±3 | 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm | 고정 초점 아테름: 50mm/100mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm/25~75mm/28~90mm/30~180mm/25~225mm/30~300mm |
| 셔터 부품 | 선택 사항 | |
| 보호 수준 | IP67 (앞 렌즈) | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE1212 적외선 영상 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자 및 기타 분야에서 널리 사용됩니다.
우리 의 장점
- 높은 민감도와 뛰어난 성능:적외선 산업에서 세계 최고의 기술
- 다양한 적외선 탐지기가 있습니다.다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 검출기
- 빠른 배송을 보장하기 위해 대량 생산:연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
적외선 온도학이란 무엇인가요?
온도 촬영은 물체 표면 온도 검출을 기반으로 비침습적 진단 방법의 새롭고 효과적인 기술입니다.물체 에서 방출 되는 적외선 (IR) 방사선은 열 분포 지도 의 형태로 기록 되고 시각화 된다.
적외선 온도 촬영은 무엇을 위해 사용될 수 있습니까?
적외선 열영상은 가정 검사, 구조적 결함, 전기적 결함, 기계적 결함, 사람과 동물의 생리학적 변화 등을 결정하는 데 사용될 수 있습니다.
적외선 온도 촬영의 장점 은 무엇 입니까?
파괴적이지 않은 테스트의 경우 손상을 입지 않고 테스트하고 신속하게 반응하여 비용을 절감하고 업무 효율성을 높이고 인력과 장비 절감을 줄입니다.의료용 온도 촬영용방사선과 통증 없이 100% 안전하며, 인간의 신체에 숨겨진 문제를 발견하는 데 매우 효율적입니다. 이는 조기 건강 검진을 위한 이상적인 도구입니다.
