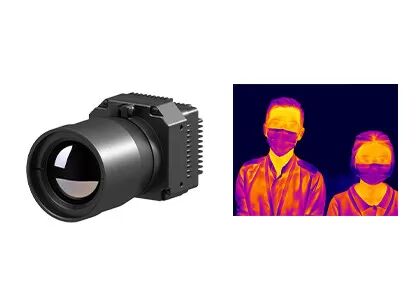

산업 온도 측정을 위한 1280x1024 12μm 장파 적외선 사진기 핵심

무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x해결 | 1280x1024/12μm | NETD | <50mK |
---|---|---|---|
스펙트럼 범위 | 8~14μm | 크기 | 20x20x10.4mm |
하이 라이트 | 1280x1024 장파 적외선 카메라,12μm 장파 적외선 카메라 코어 |
산업용 온도 측정을 위한 VOx 비냉각 LWIR 1280x1024/12μm 열화상 카메라 모듈
PLUG1212R은 GST(Global Sensor Technology)에서 개발한 PLUG-R 시리즈 비냉각 적외선 카메라 모듈 중 하나입니다.전문 신호 처리 회로 및 이미지 처리 플랫폼을 갖춘 GST1212M 비냉각 적외선 감지기를 기반으로 하며 대상 적외선 복사를 온도 데이터로 완전히 변환합니다.온도 측정이 가능하고 온도 범위를 사용자 정의할 수 있어 산업용 열화상 측정의 특정 요구 사항을 충족합니다.
대형 어레이 1280x1024 해상도의 PLUG1212R 비냉각식 열 모듈은 더 많은 이미지 세부 정보를 제공하고 더 넓은 시야를 지원할 수 있습니다.축소된 12µm 픽셀 크기는 더 나은 공간 해상도를 제공하고 더 짧은 광학 렌즈 초점과 일치하여 동일한 범위 임무를 달성합니다.
Global Sensor Technology는 열적외선 감지기 및 적외선 카메라 모듈 공급업체입니다.다년간의 산업 응용 경험을 바탕으로 독자적인 R&D 적외선 검출기의 핵심 기술로 모든 산업 분야의 고객에게 전문적이고 효율적이며 편리한 솔루션을 제공할 수 있습니다.
- 픽셀 피치: 12μm
- 해상도: 1280x1024
- 스펙트럼 범위: 8μm -14μm
- 고감도: NETD<30mK
- 온도 범위: -20℃~150℃, 100℃~550℃
- 온도 정확도: ±2℃ 또는 ±2%
- 높은 신뢰성 및 강력한 환경 적응성.
모델 | 플러그1212R |
IR 감지기 성능 | |
해결 | 1280x1024 |
픽셀 피치 | 12μm |
스펙트럼 범위 | 8~14μm |
NETD | <30mk |
이미지 처리 | |
프레임 속도 | 25Hz |
시작 시간 | <25초 |
아날로그 비디오 | / |
디지털 비디오 | HDMI/RAW/YUV/BT1120 |
확장 구성 요소 | USB/Camerlink |
디밍 모드 | 선형/히스토그램/혼합 |
전자식 확대 | 1~8X 연속 줌, 단계 크기 1/8 |
이미지 디스플레이 | 블랙 핫/화이트 핫/의사 색상 |
이미지 방향 | 수평/수직/대각선 뒤집기 |
이미지 알고리즘 | NUC/AGC/IDE |
전기 사양 | |
표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
통신 모드 | RS232-TTL, 115200bps |
전원 전압 | 5±0.5V |
온도 측정 | |
작동 온도 범위 | -10°C~50°C |
온도 범위 | -20°C~150°C, 100°C~550°C |
온도 정확도 | ±2°C 또는 ±2%(최대값 취) |
SDK | ARM/Windows/Linux SDK, 전체 화면 열화상 |
물리적 특성 | |
치수(mm) | 56x56x40.2 |
무게 | ≤200g |
환경 적응 | |
작동 온도 | -40°C ~ +70°C |
보관 온도 | -45°C ~ +85°C |
습기 | 5%~95%, 비응축 |
진동 | 무작위 진동 5.35grms, 3축 |
충격 | 하프 사인파, 40g/11ms, 3축 6방향 |
광학 | |
옵션 렌즈 | 고정 초점 무열: 19mm/25mm |
PLU1212R 적외선 이미징 모듈은 전력 전기, 머신 비전, 건물 검사, 야금 석유화학 등에 널리 사용됩니다.
1. 적외선 감지기/열화상 카메라 코어는 어떤 산업 분야에서 사용할 수 있습니까?
GST 열화상 카메라 모듈은 다음과 같은 많은 산업 분야에서 널리 사용됩니다.
- 서모그래피: 전력 유지보수, 머신 비전, 빌딩 HVAC, 야금 석유화학, 예측 유지보수, 전염병 예방
- 보안 및 모니터링: 안전한 도시, 기반 시설 모니터링, 국경 보안, 해상 순항, 광업 안전
- 소방 및 구조: 산불 예방, 화재 예방, 수색 및 구조
- UAV 탑재체: 장비 검사, 집행 및 구조, 소방 응용, 동물 관찰
- 개인 비전 : 야외 레저, 동물 관찰, 단속 순찰
- ADAS: 자율주행, 첨단 운전자 보조 시스템, 특수 차량
- AIoT: 스마트 홈, 지능형 하드웨어, 스마트 케어, 로봇
- 기타: 향상된 비행 비전 시스템, 가스 감지, 농업 및 방목, 과학 연구.
