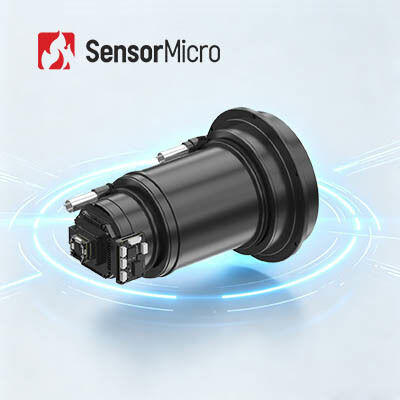

1280x1024 해상도와 셔터리스 디자인으로 고화질 감시를 위한 VOx 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 25Hz/30Hz/50Hz |
| 이미지 방향 | 수평/수직/대각선 | 통신 인터페이스 | TTL-232/USB |
| 강조하다 | 1280x1024 장파 적외선 카메라,12μm 장파 적외선 카메라 코어 |
||
제품 설명
VOx Uncooled LWIR 1280x1024/12μm 감시용 열 카메라 모듈
제품 개요
1280×1024/12μm의 세라믹 포장 탐지기로 개발된 이 메가픽셀 열사진 카메라 코어는 더 넓은 시야, 확장된 탐지 범위,그리고 표준 제품과 비교하여 목표 이미지 디테일을 향상시킵니다.. 셔터리스 디자인은 관찰 중에 이미지 stammering 및 소음을 제거합니다.
iSE1212는 슈퍼 해상도 알고리즘, 이미지-인-픽처, 사용자 정의 가능한 OSD, 수면 모드, 전자 줌 및 여러 비디오 인터페이스 등 고급 기능을 지원합니다.다양한 렌즈 옵션으로 쉽게 통합, 그것은 고급 적외선 애플리케이션에 대한 예외적인 이미지 성능을 제공합니다.
주요 특징
- 고화질 영상:부드럽고 지연 없는 성능, 더 넓은 시야장, 더 큰 각 커버리지 및 확장된 감지 범위를 가진 메가픽셀 열영상
- 셔터리스 오퍼레이션셔터 캘리브레이션이 필요없고, 이미지 거침을 제거하고 목표 탐지를 피하기 위해 조용한 작동을 가능하게합니다.
- 고급 기능:슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 쉽게 통합:유연한 시스템 통합 및 2차 개발을 위해 광범위한 광 렌즈 및 확장 된 구성 요소와 호환됩니다
기술 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 30mK | |
| 이미지 처리 | ||
| 효과적 픽셀 | 1280×1024 | |
| 디지털 프레임 레이트 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 오토/마뉴얼 | |
| 이미지 대조 | 오토/마뉴얼 | |
| 보상 모드 | 사용 설명서 | |
| 레티클 | 지원 | |
| 시스템 기능 | ||
| 잠자리 모드 | 지원 | |
| 메뉴 설정 | 사용자 정의 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 캘리브레이션 | 지원 | |
| 키보드 | ≥4 ((버튼 기능 사용자 정의) | |
|
OLED 운전
|
지원 I2C, 16bit/ 24bit 병렬 포트, datavalid 및 기타 드라이브 화면 신호
디렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/Sony ECX334A
MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 작동 할 수 있습니다.
|
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 제어 모듈 및 비디오 디스플레이 | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 38 × 39 × 28 | 68×69×302 |
| 맨 핵 중량 (g) | 65±3 | 88.5±3 |
| 광학 렌즈 | 고정 초점 아테르믹: 14mm/19mm/25mm/35mm | 고정 초점 아테름: 50mm/100mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| 셔터 부품 | 선택 사항 | |
| 보호 수준 | IP67 (앞 렌즈) | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE1212 적외선 영상 모듈은 다음과 같이 널리 사용됩니다.
- 산업 비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 기계 비전
- 소비자 전자제품
핵심 기술
강력한 연구개발 능력:센서마이크로 (SensorMicro) 는 중국 최초의 기업 중 하나로, 안티모나이드 기반의 II형 슈퍼레이스 (T2SL) 냉각 적외선 탐지기를 연구하고 있습니다.선구적인 대량생산과 엔지니어링 응용, 고품질 첨단 장치의 연구 개발 및 제조에 대한 입증된 역량.
주요 기술 업적:SWaP3 기술의 발전 추세를 이끌고, 큰 형식의 배열, 작은 픽셀, 고온 작동, 소형화, 고 성능 및 낮은 전력 소비에서 훨씬 앞서 있습니다.
전체 공급망:칩 설계와 냉각기 제조에서 고 진공 포장 프로세스까지 통합 기술로 안정적인 공급망, 신뢰할 수있는 품질 및 상당한 비용 이점을 달성합니다.
자주 묻는 질문
적외선 감지기/열화 카메라 코어는 어떤 산업에서 사용할 수 있습니까?
우리의 열 카메라 모듈은 다음과 같은 많은 산업 분야에서 널리 사용됩니다.
- 열기술: 전력 유지, 기계 비전, 건물 HVAC, 금속 석유화학, 예측 유지, 전염병 예방
- 보안 및 모니터링: 안전한 도시, 인프라 모니터링, 국경 보안, 해상 항해, 광산 안전
- 소방 및 구조: 산불 예방, 화재 예방, 검색 및 구조
- 무인 항공기 운용량: 장비 검사, 집행 및 구조, 소방 응용, 동물 관찰
- 개인 비전: 야외 레저, 동물 관찰, 집행 순찰
- ADAS: 자율주행, 고급 운전자 보조 시스템, 특수 차량
- AIoT: 스마트 홈, 스마트 하드웨어, 스마트 케어, 로봇
- 다른 것: 향상 된 비행 시력 시스템, 가스 탐지, 농업 및 목축, 과학 연구
