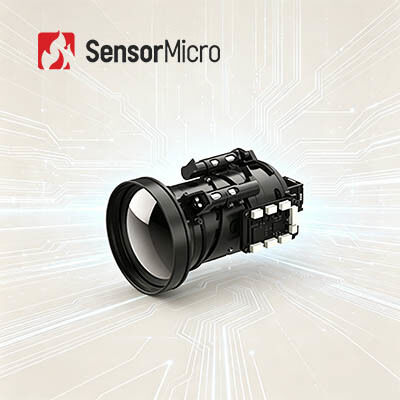

VOx 열 카메라 모듈 냉각되지 않은 640x512 해상도 12μm 픽셀 피치 야외 관측용
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 / 12μm | 일반적인 NETD | 20mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 디지털 프레임 속도 | 50Hz |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | 디지털 줌 | 1X/2X/4X/8X |
| 강조하다 | 방사 측정 열화상 카메라 모듈,VOx 열화상 카메라 모듈,VOx 모듈 |
||
제품 설명
외부 관측용 VOx 열 카메라 모듈
제품 개요
iSE612 열카메라 코어는 전문 열사진 촬영용으로 설계되었습니다.자체적으로 연구한 ApexCore 세라믹 패키지 검출기 코어를 통합하여 우수한 이미지 품질과 안정적인 작동을 제공합니다.NETD≤20mK 등급으로 정확한 온도 감지 및 명확한 열 이미지 발표를 보장합니다.
이 콤팩트 모듈은 극소규모의 물리적 발자국과 가벼운 디자인으로 공간을 제한하는 설치에 통합 할 수 있습니다.최적화된 SWaP 디자인은 다양한 장비 시스템에서 편리한 조립 및 유연한 레이아웃을 가능하게합니다..
주요 특징
- 원활하고 안정적인 작동:작동 중에는 셔터 캘리브레이션이 필요하지 않으며 전통적인 셔터 기반 시스템에서 일반적인 이미지 거침을 제거합니다.
- 높은 비용 효율성:NETD≤20mK의 ApexCore 세라믹 포장 탐지기를 사용합니다.
- 컴팩트 & 경량:크기는 25.4*25.4*22.7mm 정도이며, 배아심중량은 ≤26±1.5g
- 공간 절약 설계:유연한 시스템 레이아웃 및 통합 기능
- 풍부한 기능 세트:슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 쉽게 통합:여러 광 렌즈와 연장 부품과 호환되며 간편한 2차 개발을 위해
기술 사양
| 모델 | iSE612 | |
|---|---|---|
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD |
≤ 20mK |
|
| 이미지 처리 | ||
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개1/무지개2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 보상 모드 | 사용 설명서 | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 | 25.4×25.4×22.7mm | φ36×24.3mm |
| 맨 핵 중량 | 26±1.5g | 28±1.5g |
| 광학 렌즈 | 고정 초점 아테르마: 4.8/9.1/13/19mm |
|
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 진동 |
5.35g, 무작위 진동, 3축 |
|
| 셔터 부품 | 선택 사항 | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
iSE612 열 센서 모듈은 산업 비전, 소방 및 구조, 보안 감시, 야외 관측, 기계 비전, 소비자 전자,다양한 적외선 시각 시스템.
제조 능력
- 세계 최고의 적외선 기술로 높은 민감도와 뛰어난 성능
- 다양한 화소 크기와 냉각되지 않은 형식과 냉각 된 형식 모두에 사용할 수있는 다양한 적외선 탐지 장치
- 연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인을 가진 대량 생산
자주 묻는 질문
냉각되지 않은 초원 평면 배열 미크로 볼로미터는 어떻게 작동합니까?
적외선 방사선 열 효과의 원리를 사용하여 냉각되지 않은 적외선 탐지기는 적외선 흡수 물질로 적외선 방사선 에너지를 열 에너지로 변환합니다.민감한 물질의 온도를 높이는이것은 설계 된 변환 메커니즘을 통해 전기 또는 가시광선 신호로 변환되는 물리적 매개 변이를 유발하여 물체 검출을 가능하게합니다.
냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 포컬 플레인 탐지기는 통합 디워 냉각 조립 (IDCA) 장치가 필요없이 방온에서 작동합니다.낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명, 낮은 비용. 감도 냉각 탐지기와 일치하지 않을 수 있지만, 그들의 비용 성능 비율은 개발 수 년 동안 현저하게 향상되었습니다.더 넓은 응용 가능성을 제공합니다..
