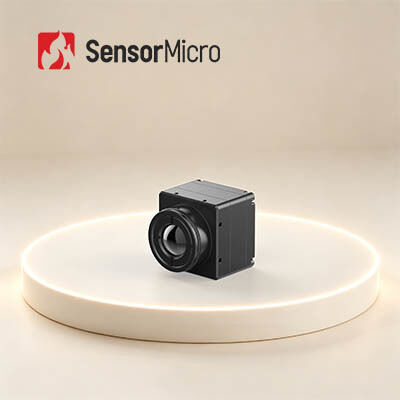

384x288/17μm 열 카메라 코어 ±2°C 또는 ±2% 산업용 온도 정확도
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인417RG3 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 17μm | 온도 정확도 | ±2C 또는 ±2% |
|---|---|---|---|
| NETD | 30mK 이하 | 스펙트럼 범위 | 8~14μm |
| 디지털 프레임 속도 | 25/30/50Hz | 일반적인 전력 소비 | 0.65W |
| 강조하다 | 640x512 열화상 카메라 코어,GST 열화상 카메라 코어 |
||
제품 설명
384x288/17µm 산업용 온도 측정용 열화상 카메라 코어
제품 개요
COIN417RG3는 COIN-R 시리즈 비냉각 적외선 모듈 중 하나입니다. 384x288/17µm 비냉각 적외선 검출기, 전문 신호 처리 회로 및 이미지 처리 알고리즘으로 구성됩니다.
이 비냉각 적외선 열화상 모듈은 산업용 열화상 및 온도 측정 분야에 적용됩니다. 온도 범위는 산업용 열화상 측정의 특정 요구 사항을 충족하도록 사용자 정의할 수 있으며 선명한 적외선 열화상 이미지를 제공합니다.
당사는 산업용 온도 측정에 새로운 비전을 열기 위해 노력하고 있습니다. 적외선 온도 측정 분야에서 수년간의 기술 축적과 실무 경험을 바탕으로 포괄적인 기계식 열화상 비전 솔루션을 제공합니다.
주요 특징
포괄적인 기능, 비용 효율성
- 비용 효율적인 비냉각 IR 검출기 기반 개발
- 이미지 품질 향상을 위한 고급 이미지 처리 알고리즘 통합
- 최대 ±2°C 또는 ±2%의 높은 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위 지원, 확장 범위 사용자 정의 가능
유연한 확장, 빠른 통합
- 다양한 애플리케이션 요구 사항을 충족하는 여러 광학 렌즈 옵션 제공
- USB2.0/DVP/LVDS/BT.656을 포함한 여러 출력 모드 지원
- RAW/YUV 이미지 데이터 출력, 시리얼 포트 제어
제품 사양
| 모델 | COIN417RG3 |
| IR 검출기 지표 | |
| 민감한 재료 | VOx |
| 해상도 | 384*288 |
| 픽셀 크기 | 17µm |
| 스펙트럼 응답 | 8µm ~ 14µm |
| 일반적인 NETD | ≤30mK |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일 보정(NUC) 3D 노이즈 감소(3DNR) 2D 노이즈 억제(DNS) 동적 범위 압축(DRC) 엣지 강화(EE) |
| 이미지 표시 | 10가지 유형(백색 가열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/검은색 가열) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS, Male) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 100°C~+550°C |
| 온도 측정 정확도 | ±2°C / ±2% 중 큰 값 |
| 부분 온도 측정 | 온도 측정 영역의 최대, 최소 및 평균값 출력 지원 |
| SDK | Android/Windows/Linux; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 기계 | |
| 베어 코어 크기(mm) | 25.4*25.4*16.5 |
| 베어 코어 무게(g) | 16.6±1 |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 무작위 진동, 5.35grms, 3축 |
| 충격 | 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | |
| 광학 렌즈 | 고정 초점 비열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm |
| 보호 등급 | IP67(전면 렌즈) |
산업 응용 분야
COIN417RG3 열 모듈은 전력 검사, 머신 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조 등 다양한 분야에서 널리 사용됩니다.
적외선 센싱 분야의 신뢰할 수 있는 파트너
- 깊은 기술 전문성: 적외선 센서 기술의 연구, 개발 및 응용 분야에서 수년간의 경험을 바탕으로 칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 역량을 보유하고 있습니다.
- 혁신에 집중: NETD, SWaP 및 작동 온도 분야에서 끊임없이 한계를 넓히며 열화상 기술의 발전을 주도하기 위해 노력하고 있습니다.
- 다양한 제품 포트폴리오: 독립적인 R&D와 다수의 기술 경로를 통해 다양한 산업을 위한 포괄적인 적외선 감지 부품을 제공합니다.
- 엄격한 신뢰성 검증: 강력한 품질 관리 시스템을 통해 당사 제품은 장기적인 안정성과 신뢰성을 보장하기 위해 여러 테스트 절차를 거칩니다.
- 전문 기술 지원: 당사의 엔지니어링 팀은 고객과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 시장 출시 시간을 단축합니다.
자주 묻는 질문
비냉각 및 냉각 IR 검출기의 차이점은 무엇입니까?
현재 시장에는 냉각 및 비냉각의 두 가지 유형의 적외선 열화상 센서가 있습니다.
비냉각 IR 검출기는 주변 온도에서 작동합니다. 반도체 산업 기술을 기반으로 소형 및 저비용으로 대량 생산이 가능합니다. 비냉각 IR 검출기는 휴대용/핸드헬드/모바일 장치에 널리 사용됩니다.
냉각 IR 검출기는 극저온을 유지하는 장치에 패키징되어 있으며 크라이오 쿨러로 지원됩니다. 복잡한 냉각 시스템으로 인해 비냉각 센서보다 크고 비싸며 신뢰성이 떨어집니다. 그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 임무를 달성하기 위해 장초점 광학 장치와 함께 작동합니다.
