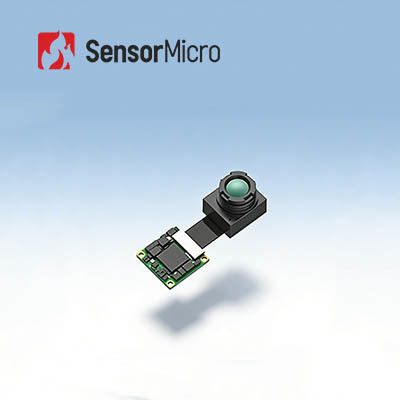

256x192 12μm 비냉각 방사열 측정 모듈 (정밀 LWIR 열화상용)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192 | NETD | ≤50mK |
|---|---|---|---|
| 픽셀 피치 | 12μm | 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 스펙트럼 범위 | 8~14μm | 일반적인 전력 소비 | 330mW |
| 강조하다 | RoHS 적외선 열화상 카메라 모듈,적외선 열화상 카메라 모듈 256x192,LWIR 비냉각 열화상 카메라 |
||
제품 설명
제품 개요
Mini212G2는 초소형, 단순화된 패키지 디자인의 초소형 열화상 카메라 모듈입니다. 광학 렌즈, 256×192 / 12μm 웨이퍼 레벨 패키지(WLP) 장파 적외선 검출기 및 기본 이미지 처리 회로를 통합하여 대상 영역의 열 이미지와 열 분포를 신속하게 얻을 수 있습니다.
Mini212G2 적외선 카메라 모듈은 적외선 열상 애플리케이션의 고객 요구 사항을 충족하기 위해 크기, 무게, 가격(SWaP)을 최적화했으며 우수한 이미지 품질을 제공합니다. 초소형 구조, 컴팩트한 패키지 치수 및 초저전력 소비로 다양한 검사 도구, 보안 감시 카메라 또는 휴대용 적외선 열상 장치에 편리하게 통합할 수 있습니다.
주요 특징
직접 열 영상 출력이 가능한 소형 모듈
- 자체 개발한 256×192 / 12μm 적외선 검출기를 탑재하여 상당한 비용 이점을 제공합니다.
- 초소형 구조 설계: PCBA 크기가 17×17mm에 불과하고 무게는 4g에 불과하여 공간 제약이 있는 애플리케이션에 이상적입니다.
- 통합 ISP 처리 보드 및 차세대 이미지 알고리즘은 선명한 열 이미지를 직접 제공하여 강력한 다용성을 보장합니다.
정밀 감지, 유연한 구성
- 최대 ±2℃의 정확도로 고정밀 온도 측정; 스팟, 영역 및 전체 프레임 측정을 지원합니다.
- 다양한 관찰 요구 사항을 충족하기 위해 여러 시야각 렌즈 옵션을 사용할 수 있습니다.
쉬운 통합을 위한 풍부한 인터페이스
- USB2.0 / MIPI / DVP / BT.656 / LVDS 및 기타 디지털 비디오 출력 인터페이스를 제공합니다.
- 산업 표준 인터페이스와 완벽하게 호환됩니다.
제품 사양
| 모델 | Mini212G2 |
|---|---|
| 해상도 | 256×192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8~14μm |
| NETD | ≤50mK |
| 출력 데이터 | 14비트 원시 |
| 프레임 속도 | 열화상: 25Hz, 이미징: 50Hz |
| 초점 모드 | 고정 초점 |
| 렌즈(HFOV/FL) | 17.5°/10mm | 25°/7mm | 56°/3.2mm | 90°/2.1mm |
| 무게(g) | 7.1 | 6.4 | 4 | 6.8 |
| PCBA 크기(mm) | 17×17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS (PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반 전력 소비 | 330mW |
| 온도 측정 범위 | -20℃~+550℃ (-20℃~+150℃ | +100℃~550℃) |
| 온도 측정 정확도 | ±2℃ / ±2% 중 큰 값 |
| 작동 온도 | -40℃~+70℃ |
| 습도 | 5%~85% |
| 보관 온도 | -45℃~+85℃ |
| 인증 | RoHS 2.0 / REACH |
산업 응용 분야
Mini212G2 비냉각 LWIR 열 모듈은 열화상, 지능형 하드웨어, 스마트 빌딩, 스마트 홈, AIoT 등 다양한 분야에서 널리 사용됩니다.
우리의 장점
- 높은 감도와 우수한 성능— 적외선 산업의 세계 최고 기술.
- 다양한 적외선 검출기 사용 가능— 다양한 형식과 픽셀 크기의 비냉각 및 냉각 IR 검출기 모두.
- 대량 생산으로 빠른 배송 보장— 연간 수백만 개의 검출기 생산 능력을 갖춘 3개의 생산 라인.
자주 묻는 질문
1. NETD란 무엇인가요?
NETD는 "Noise Equivalent Temperature Difference"를 나타냅니다. 열화상 검출기가 이미지에서 매우 작은 온도 복사 차이를 얼마나 잘 구별할 수 있는지를 측정하는 것입니다. NETD는 일반적으로 밀리켈빈(mK)으로 표시됩니다. 일반적으로 NETD 수치가 낮을수록 열 감도가 높습니다.
2. SWaP3란 무엇인가요?
SWaP3는 크기, 무게, 전력, 성능 및 가격을 나타냅니다. 이는 적외선 산업의 기술 동향을 나타냅니다.
3. DRI란 무엇인가요?
DRI는 일반적으로 열화상 시스템의 탐지, 인식 및 식별 거리를 나타냅니다. 열화상 시스템의 성능을 판단하는 중요한 매개변수입니다.
