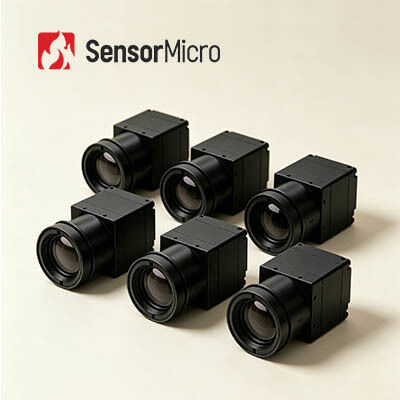

iSE 시리즈 안정적인 성능 640x512 해상도 12μm 픽셀 피치 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 디지털 프레임 속도 | 50Hz | 일반적인 NETD | 20mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 해결 | 640x512 / 12μm |
| 디지털 줌 | 1X/2X/4X/8X | 공급 전압 | 2.7V~5.3V |
| 강조하다 | 400x300 적외선 카메라 코어,비냉각 열화상 카메라 모듈,17μm 적외선 카메라 코어 |
||
제품 설명
iSE 시리즈 적외선 카메라 코어 냉각되지 않은 열 카메라 모듈 640x512/12μm
제품 개요
iSE612는 iSE 시리즈의 냉각되지 않은 열 IR 카메라 모듈이며, 640x512/12μm 냉각되지 않은 적외선 탐지기, 포괄적인 광학 부품, 전문 신호 처리 회로,그리고 첨단 이미지 처리 알고리즘.
원활한 이미징, 안정적인 작동 및 유리한 비용 성능을 특징으로, iSE612 열 카메라 코어는 자립 ApexCore 640 × 512 12μm 세라믹 포장 열 탐지기로 장착되어 있습니다.우수한 센서 성능은 소음도 낮은 열 이미지를 제공합니다., 그리고 NETD≤20mK는 뛰어난 온도 구별 능력을 반영합니다.
주요 특징
- 매끄럽고 안정적이고 비용 효율적입니다.작동 중에 셔터 캘리브레이션이 필요하지 않으며 이미지 거침을 제거합니다. NETD≤20mK의 높은 비용 효율적인 ApexCore 세라믹 포장 탐지기를 사용합니다.
- 컴팩트 & 경량:크기는 25.4×25.4×22.7mm 정도로 작으며, 맨 코어 무게는 ≤26±1.5g입니다. 공간을 절약하는 구조 설계는 유연한 시스템 통합을 가능하게합니다.
- 풍부한 기능 세트:슈퍼 해상도 알고리즘, 그림 속 그림, 사용자 정의 가능한 OSD, 휴식 모드, 한 번의 클릭으로 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 유연한 통합:여러 광 렌즈와 확장 구성 요소와 호환되며 간편한 2차 개발 및 시스템 사용자 정의를 제공합니다.
기술 사양
| 모델 | iSE612 | |
|---|---|---|
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD |
≤ 20mK |
|
| 이미지 처리 | ||
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개1/무지개2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 보상 모드 | 사용 설명서 | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 | 25.4×25.4×22.7mm | φ36×24.3mm |
| 맨 핵 중량 | 26±1.5g | 28±1.5g |
| 광학 렌즈 | 고정 초점 아테르마: 4.8/9.1/13/19mm |
|
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 진동 |
5.35g, 무작위 진동, 3축 |
|
| 셔터 부품 | 선택 사항 | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
- 산업 비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 기계 비전
- 소비자 전자제품
회사 능력
- 높은 민감도와 뛰어난 성능
- 적외선 산업에서 세계 최고의 기술
- 다양한 적외선 탐지 장치 - 다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지 장치
- 급속한 공급을 보장하기 위한 대량 생산 - 매년 최대 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
냉각되지 않은 초원 평면 배열 미크로 볼로미터는 어떻게 작동합니까?
적외선 방사선 열 효과의 원리를 사용하여 냉각되지 않은 적외선 탐지기는 적외선 흡수 물질로 적외선 방사선 에너지를 열 에너지로 변환합니다.따라서 민감한 물질의 온도가 증가합니다그럼, a certain physical parameter of the sensitive material changes accordingly and converts into electrical signal or visible light signal through a certain conversion mechanism designed to realize the detection of the object.
냉각되지 않은 적외선 탐지기의 장점은 무엇일까요?
냉각되지 않은 적외선 초점 평면 탐지기는 통합 된 Dewar 냉각 조립 장치 (IDCA) 가 필요하지 않으며 방 온도에서 작동 할 수 있습니다. 빠른 시작, 낮은 전력 소비,작은 크기, 가벼운 무게, 긴 수명, 저렴한 비용 등. 냉각되지 않은 적외선 초점 평면 탐지기의 민감도는 냉각 된 적외선 탐지기의 것만큼 좋지 않지만,그것의 비용 성능은 냉각 탐지보다 분명히 더 좋았습니다더 넓은 적용 가능성을 가지고 있습니다.
