산업용 애플리케이션을 위한 열화상 및 ≤30mK NETD를 갖춘 비냉각 LWIR 열화상 모듈 384x288/17μm

  • Uncooled LWIR Thermal Imaging Module 384x288/17μm with Thermography and ≤30mK NETD for Industrial Applications
원래 장소 중국
브랜드 이름 SensorMicro
인증 ISO9001:2015; RoHS; Reach
모델 번호 코인417RG3
최소 주문 수량 1 조각
가격 협상 가능
지불 조건 티/티
제품 상세 정보
해결 384x288 / 17μm NETD 30mK 이하
스펙트럼 범위 8~14μm 디지털 프레임 속도 25/30/50Hz
일반적인 전력 소비 0.65W 공급 전압 4.5~5.5V
강조하다

LWIR 열화상 센서 모듈

,

비냉각식 열화상 센서 모듈

,

30mK 열화상 센서 모듈
메시지를 남겨주세요
제품 설명

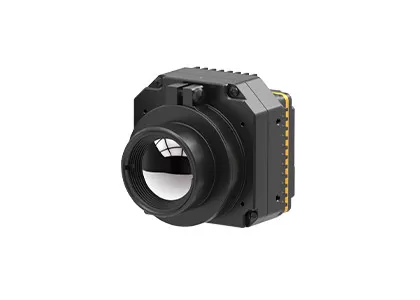

비냉각 LWIR 열화상 모듈 384x288/17μm (열화상 기능 포함)
제품 개요

COIN417RG3는 SensorMicro에서 개발한 COIN-R 시리즈 비냉각 열화상 카메라 모듈 중 하나입니다. 384x288 / 17μm 비냉각 적외선 검출기, 전체 광학 부품 시리즈, 전문 신호 처리 회로 및 이미지 처리 알고리즘으로 구성됩니다.

이 비냉각 적외선 열화상 모듈은 산업용 열화상 및 온도 측정 분야에 적용됩니다. 온도 범위는 특정 산업용 열화상 요구 사항을 충족하도록 사용자 정의할 수 있습니다. 높은 정밀도, 안정성 및 다양한 표준 인터페이스는 다양한 통합 요구 사항을 충족합니다.

COIN417RG3 적외선 카메라 모듈은 적외선 열화상 애플리케이션에 광범위하게 사용될 수 있습니다. 정확도는 정밀한 측정을 보장하며, 빠른 통합, 짧은 2차 개발 주기 및 합리적인 가격은 OEM 고객에게 이상적인 선택입니다.

주요 특징
  • 포괄적인 기능, 비용 효율성
    • 비용 효율적인 비냉각 IR 검출기를 기반으로 개발
    • 고급 이미지 처리 알고리즘을 통합하여 이미지 품질 향상
    • 최대 ±2°C 또는 ±2%의 높은 온도 측정 정확도, -20°C ~ 150°C 및 100°C ~ 550°C의 온도 범위 지원, 확장 범위 사용자 정의 가능
  • 유연한 확장, 빠른 통합
    • 다양한 애플리케이션 요구 사항을 충족하는 다양한 광학 렌즈 옵션 제공
    • USB2.0/DVP/LVDS/BT.656을 포함한 여러 출력 모드 지원
    • RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
모델 COIN417RG3
IR 검출기 지표
민감한 재료 VOx
해상도 384*288
픽셀 크기 17μm
스펙트럼 응답 8μm ~ 14μm
일반적인 NETD ≤30mK
이미지 처리
디지털 프레임 속도 25/30/50Hz
시작 시간 6초
아날로그 비디오 PAL/NTSC
디지털 비디오 RAW/YUV422
이미지 알고리즘 비균일 보정 (NUC)
3D 노이즈 감소 (3DNR)
2D 노이즈 억제 (DNS)
동적 범위 압축 (DRC)
엣지 강화 (EE)
이미지 표시 10가지 유형 (백색 열/용암/철 적색/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열)
PC 소프트웨어
ICC 소프트웨어 모듈 제어 및 비디오 디스플레이
전기
표준 외부 인터페이스 50핀: DF40C-50DP-0.4V(51), (HRS, Male)
확장 보드 USB3.0/USB2.0/VPC/USB2.0&VPC
통신 인터페이스 TTL-232/USB2.0
디지털 비디오 인터페이스 DVP8/DVP16/USB2.0/BT.656/LVDS
공급 전압 4.5~5.5V
일반적인 전력 소비 0.65W
온도 측정
작동 온도 -10°C~+50°C
온도 측정 범위 -20°C~+150°C, 100°C~+550°C
온도 측정 정확도 ±2°C / ±2% 중 큰 값
부분 온도 측정 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원
SDK Android/Windows/Linux; 회색에서 온도로 비디오 스트림 분석 및 변환 달성
기계
베어 코어 크기(mm) 25.4*25.4*16.5
베어 코어 무게(g) 16.6±1
환경 적응성
작동 온도 -40°C~+70°C
보관 온도 -45°C~+85°C
습도 5%~95%, 비응축
진동 무작위 진동, 5.35grms, 3축
충격 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향
인증 ROHS2.0/REACH
광학 렌즈
광학 렌즈 고정 초점 비열화: 4.8mm/7mm/9.1mm/13mm/19mm/25mm
보호 등급 IP67(전면 렌즈)
산업 응용 분야

COIN417RG3 열화상 카메라 모듈은 전력 검사, 머신 비전, 건물 HVAC 보안 및 모니터링, 아웃도어, 소방 및 구조, 법 집행 및 구조, ADAS 등에 널리 사용됩니다.

신뢰할 수 있는 적외선 센싱 파트너
깊은 기술 전문성
적외선 센서 기술의 연구, 개발 및 응용 분야에서 다년간의 경험을 바탕으로 칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다. 당사의 견고한 기반은 진화하는 시장 요구를 충족하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있도록 합니다.
적외선 센싱의 혁신 및 실용적 구현에 집중
NETD, SWaP 및 작동 온도 분야에서 지속적으로 한계를 넓히며 열화상 분야의 기술 혁신을 주도하기 위해 최선을 다하고 있습니다. 당사의 제품은 보안, 산업 모니터링, 지능형 시스템 등 다양한 애플리케이션에서 지속적으로 선두를 달리고 있습니다.
다양한 제품 포트폴리오
독립적인 R&D 및 다중 기술 경로를 기반으로 냉각 및 비냉각 적외선 감지 구성 요소의 포괄적인 범위를 제공하여 다양한 산업에 맞춤형 솔루션을 제공합니다.
엄격한 신뢰성 검증으로 품질 보증 보장
강력한 품질 관리 시스템을 통해 당사의 제품은 생산 전반에 걸쳐 다중 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다.
전문 기술 지원 및 공동 개발 서비스
당사의 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 시장 출시 시간을 단축합니다. 귀하의 성공은 우리의 공동 임무입니다.
자주 묻는 질문
1. NETD란 무엇인가요?

NETD는 "Noise Equivalent Temperature Difference"를 의미합니다. 열화상 검출기가 이미지에서 매우 작은 열 복사 차이를 얼마나 잘 구별할 수 있는지를 측정하는 지표입니다. NETD는 일반적으로 밀리켈빈(mK)으로 표현됩니다. 일반적으로 NETD 수치가 낮을수록 열 민감도가 높다는 것을 나타냅니다.

2. SWaP3란 무엇인가요?

SWaP3는 크기, 무게, 전력, 성능 및 가격을 의미합니다. 이는 적외선 산업의 기술 동향을 나타냅니다.

3. DRI란 무엇인가요?

DRI는 일반적으로 열화상 시스템의 탐지, 인식 및 식별 거리를 의미합니다. 열화상 시스템의 성능을 판단하는 중요한 매개변수입니다.
