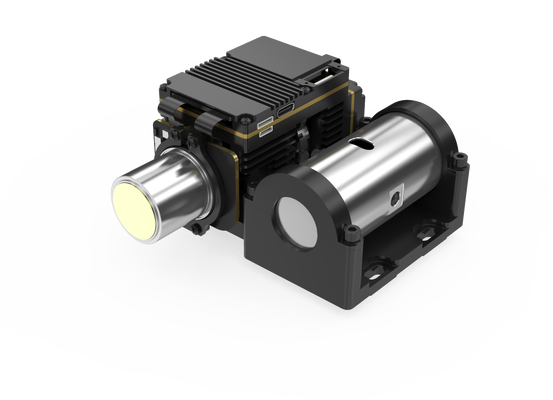

15μm 640x512 냉각 IR 탐지기 통합 MCT MWIR 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS G615MA |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512/15μm | NETD | 16mK(F2); 18mK(F4) |
|---|---|---|---|
| 스펙트럼 범위 | 3.7~4.8μm | 프레임 속도 | 조정가능한 1~ 120Hz |
| 꾸준한 전력 (23℃) | ≤8.5W | 냉각시간(23℃) | 6분 30초 이하 |
| 강조하다 | 640x512 냉각식 적외선 감지기,17mK 냉각식 적외선 감지기,5V MWIR 카메라 모듈 |
||
제품 설명

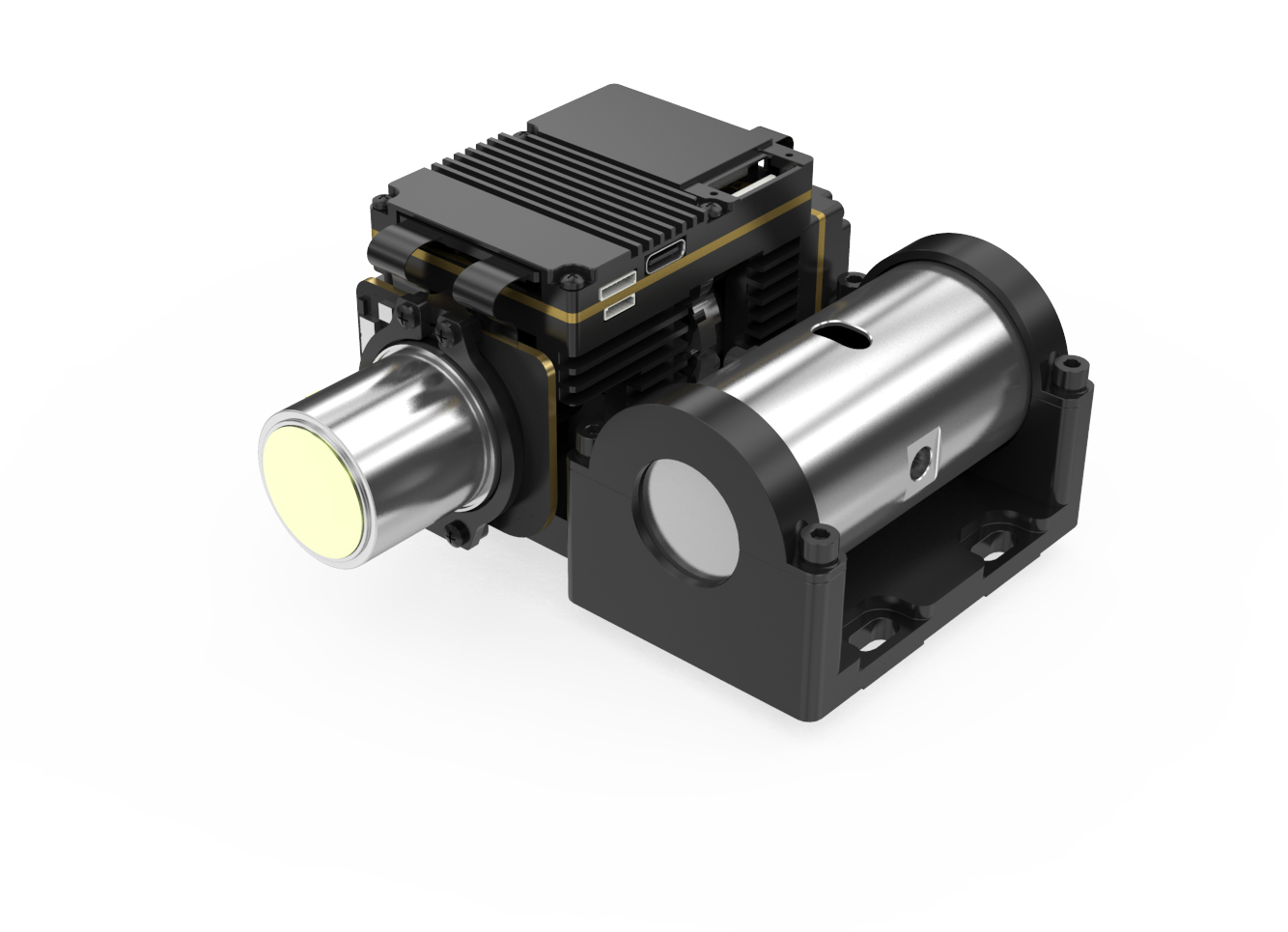

15μm 640x512 냉각 IR 탐지기 통합 MCT MWIR 카메라 모듈
제품 개요
EYAS G615MA는 640x512 / 15μm MCT MWIR 냉각 적외선 탐지기 통합을 위한 가속기를 대표하며 OEM 고객을 위한 개발 및 테스트 프로세스를 효율화하도록 설계되었습니다.
EYAS 시리즈 냉각 AD 모듈은 냉각 IR 검출기에서 아날로그 신호를 디지털 비디오 스트림 출력으로 변환하기 위해 사전 증폭기 기능을 통합합니다.다양한 해상도 형식과 파동 대역으로 제공됩니다., EYAS G615MA는 RS058 크리오쿨러 기술을 가진 640x512/15μm MWIR 냉각 탐지기를 통합합니다.
이 열영상 모듈은 120Hz까지의 프레임 레이트를 달성하고 스냅샷, ITR/IWR, 윈도우 및 항 꽃을 피우는 등 여러 작업 모드를 지원합니다.통합 근접 보드는 빠른 수용 테스트와 가속화된 2차 개발을 가능하게합니다., 냉각 적외선 탐지기에 기반한 모듈 및 완전한 제품에 대한 개발 시기를 크게 줄입니다.
주요 특징
- 아날로그-디지털 변환, 가속화 개발- 아날로그-디지털 변환 및 차원 일관성 통합 설계를 위한 통합 AD 회로와 640x512 MWIR 냉각 적외선 탐지기를 기반으로
- 중파 냉각 인프라 레드- 우수한 일관성 및 안정적인 공급, 광범위한 적응성을 위해 주류 해상도를 특징으로 하는 중파 냉각 기술
- 우수한 성능, 쉬운 통합- 카메라링크 인터페이스 16-비트 원료 데이터를 출력, 일련 포트 제어, 1에서 120 Hz에서 빠르게 움직이는 표적을 캡처하기 위해 조정 가능한 높은 프레임 속도
제품 사양
| 모델 | EYAS G615MA |
|---|---|
| 지표 | |
| 결의 | 640*512 |
| 픽셀 크기 | 15μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 16mK (F2); 18mK (F4) |
| 작업 모드 | |
| 프레임 속도 | 1~120Hz, 조절 가능 |
| 작업 모드 | 스냅샷, ITR/IWR 통합 모드, 반 꽃, 윈도우 모드 |
| 전기 | |
| 표준 외부 인터페이스 | 60pin: 37201-SM060-032W1R01 5pin: A1257WR-S-5P-LCP |
| 디지털 비디오 | 16비트 카메라 링크 (카메라 링크 기본 모드) |
| 외계 동기화 | CC1: 외부 프레임 동기화 |
| 의사소통 | 카메라 링크 UART (예정) / RS232 (개정) 보드 속도: 9600bps (전산) |
| 전원 공급 | AD 보드 5V 크리오쿨러: 24V |
| 고정 전력 (23°C) | ≤8.5W |
| 냉각 시간 (23°C) | ≤6분30초 |
| 크기 (mm) | 142*59*78 |
| 무게 (g) | ≤650 |
| 작동 온도 | -40°C~+71°C |
산업용 용도
EYAS G615MA 열영상 모듈은 파괴적이지 않은 테스트 (NDT), 환경 모니터링, 장거리 감시,과학 연구, 그리고 다양한 산업 검사 응용 프로그램.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
선택은 실제 제품 필요와 응용 프로그램에 따라 결정되며 가격은 중요한 고려 요인이 됩니다.120x90과 같은 낮은 해상도의 적외선 탐지기, 256x192, 또는 400x300이 적합 할 수 있습니다. 원격 모니터링과 같은 전문 용도로 예외적으로 명확한 이미지를 필요로하는 응용 프로그램에서는 1280x1024의 더 높은 해상도 탐지기가 권장됩니다..
2MCT/HgCdTe 탐지기는 뭐죠?
MCT (수은-카드미움-텔루라이드), HgCdTe로도 알려져 있으며, 광탐지 장치에서 일반적으로 사용되는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 를 포함하는 화학 화합물이다.MCT/HgCdTe 탐지기는 적외선 방사선을 탐지할 수 있는 냉동 환경에서 작동하는 광전도 탐지기이 탐지기는 열 센서보다 높은 감수성을 보여줍니다.
3냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각 된 적외선 초점 평면 탐지기는 탐지기 듀어 냉각 (DDC) 시스템으로 유지되는 낮은 온도에서 작동합니다.냉각되지 않은 적외선 검출기보다 더 미묘한 온도 변동을 감지 할 수 있습니다.이 시스템들은 10km를 초과하는 광범위한 범위에서 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 된 탐지기의 복잡한 구조 설계는 냉각되지 않은 대안에 비해 상대적으로 높은 비용을 초래합니다..
