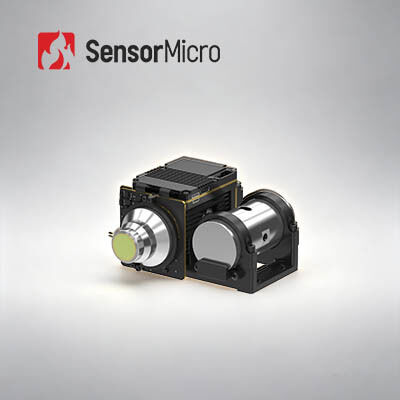

1280x1024 고해상도 10μm 픽셀 피치 냉각식 열화상 카메라 모듈 (장거리 감지용)
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1210HMF |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 고화질 | 1280x1024 | 픽셀 피치 | 10μm |
|---|---|---|---|
| 프레임 속도 | 50Hz | NETD | 20mK(F2); 25mK(F4) |
| 꾸준한 소비전력(23℃) | ≤8W | 스펙트럼 범위 | 3.7~4.8μmMW |
| 강조하다 | 1280x1024 냉각 적외선 카메라,100Hz 냉각 적외선 카메라,GST 적외선 카메라 모듈 |
||
제품 설명
1280x1024 10μm 냉각 HOT 열 카메라 모듈 코어 장거리 탐지
제품 개요
GAVIN GC1210HMF 냉각 적외선 카메라 모듈은 GAVIN GC HOT 시리즈 열영상 모듈의 일원입니다.1280x1024 / 10μm 고해상도 MCT MWIR IR 검출기가 통합된 하드웨어 전자 및 선진 이미지 처리 알고리즘으로 선명한, 맑은 열 이미지.
큰 1280x1024 해상도 배열으로, 이 모듈은 더 넓은 시야와 향상된 이미지 세부 정보를 제공합니다.축소된 10μm 픽셀 크기는 동등한 범위 성능을 위해 더 짧은 광 렌즈 초점과 호환성을 제공합니다., 맞춤형 애플리케이션을 설계하는 시스템 통합업체에 대한 이상적인 선택입니다.
주요 특징
메가 픽셀 영상, 우수한 품질
- 1280×1024/10μm HOT MWIR 냉각 적외선 탐지기로 고화질, 상세한 이미지 품질을 위해 개발
- 통합된 고급 이미지 처리 알고리즘 DRC, 2D / 3D 노이즈 감축 및 EE 가장자리 향상 등 더 명확한 이미지를 위해
최종 SWaP 최적화를 위한 HOT 기술
- 냉각시간 ≤4분으로 150K의 고온 작동을 지원합니다.
- 101×101×54mm의 콤팩트 한 차원과 570g의 가벼운 무게
풍부한 인터페이스, 쉬운 통합
- 여러 비디오 출력을 지원합니다: Cameralink, USB3.0, GigE, HDMI, SDI, MIPI 및 광섬유
- 유연한 RAW/YUV 이미지 데이터 출력 옵션
제품 사양
| 모델 | 가빈 GC1210HMF |
|---|---|
| 결의 | 1280×1024 |
| 픽셀 크기 | 10μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1×에서 8× 연속 디지털 줌 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 소음 감축, EE |
| 디지털 비디오 | 표준: DVP 옵션: 카메라링크/USB3.0/GigE/SDI/HDMI/MIPI/일방식 광섬유/다방식 광섬유 |
| 외계 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 의사소통 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 | 12V±1V |
| 안정적인 전력 소비 (23°C) | ≤8W |
| 냉각 시간 ((23°C) | ≤4분 |
| 크기 (mm) | 101 × 101 × 54 |
| 무게 (g) | ≤570 |
| 작동 온도 | -40°C~+71°C |
| 광 렌즈 옵션 | 고정 초점: 15mm/F2 연속 줌: 15~300mm/F4, 30~500mm/F4 |
산업용 용도
- NDT (비파괴적 시험)
- 환경 감시
- 장거리 감시
- 과학 연구
생산 능력
내부 적외선 탐지기 기술
- 8인치 0.11μm VOx 냉각되지 않은 적외선 감지기
- 8인치 0.5μm MCT 냉각 적외선 감지기
- 8인치 0.5μm T2SL 냉각 적외선 감지기
생산 용량 및 장점
- 매년 600만 대의 자발적인 적외선 탐지기
- 30,000m2 반도체 제조 시설
- 20,000 m2 청정실 면적
자주 묻는 질문
MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 불리는 수은-카드미움-텔루라이드 (Mercury-Cadmium-Telluride) 를 가리키며, 이는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 재료입니다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하는 광전도 탐지기로 적외선 방사선을 탐지할 수 있습니다.열 센서보다 더 민감합니다.
T2SL 탐지기는 뭐죠?
T2SL는 나노미터 크기의 번갈아 성장 주기적인 이원결합을 가진 인공 물질인 II형 슈퍼레이스 (Superlattice) 를 의미합니다. 높은 균일성과 뛰어난 광학적 특성을 가지고 있습니다.예를 들어 큰 전자 효과 질량, 큰 흡수 계수 및 높은 양자 효율. MCT 적외선 탐지기와 비교하면 T2SL 적외선 탐지기는 좋은 재료 균일성, 저렴한 비용,그리고 중장파 대역에서 MCT 적외선 탐지기와 비슷한 성능, 하지만 매우 긴 파동 대역에서 큰 장점을 가지고 있습니다.
