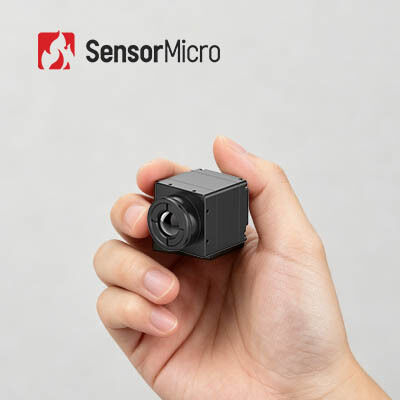

안정성 384x288 해상도 12μm 픽셀 피치 셔터리스 디자인 냉각되지 않은 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 12μm | 일반적인 NETD | 30mK 이하 |
|---|---|---|---|
| 디지털 프레임 속도 | 50Hz | 시작 시간 | 6s |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | 스펙트럼 범위 | 8~14μm LW |
| 강조하다 | 안정적인 성능 열화상 카메라 코어,열화상 카메라 코어 비냉각,640x512 비냉각 열화상 카메라 |
||
제품 설명
안정적인 성능 열화상 카메라 코어 비냉각 384x288 / 12μm
제품개요
iSE412는 iSE 시리즈 비냉각식 열화상 카메라 센서 모듈의 일부입니다. 384x288/12μm 비냉각식 열화상 카메라 센서를 갖춘 이 LWIR 열화상 카메라 모듈은 선명한 이미지와 뛰어난 성능을 제공합니다. 간편한 OEM 통합을 위한 표준 인터페이스를 넘어 당사는 맞춤형 맞춤 서비스를 제공하여 기존 시스템과의 원활한 통합을 보장합니다.
산업 운영, 프로세스 제어, 최적화 및 모니터링 분야의 품질 관리 및 보증에 대한 당사의 노력은 지속적인 제품 공급을 보장하고 생산 중단을 방지합니다. 우리의 전문 팀은 비즈니스 철학의 초석을 이루는 품질, 성능 및 서비스를 통해 포괄적인 애프터 서비스를 제공합니다.
주요 특징
- 더욱 부드러운 시청을 위한 무셔터 디자인
- 작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 조용한 작동으로 기계적 소음 없이 눈에 띄지 않게 사용 가능
- 소형, 경량, 통합 유연성
- 전체 시스템 크기는 25.4×25.4×22.7mm, 베어 코어 무게는 26±1.5g입니다.
- 공간 절약형 구조 설계로 유연한 시스템 레이아웃 및 통합 가능
- 기능이 풍부하고 원활한 통합
- 초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 384×288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 384×288 | |
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7 | Φ36×24.3 |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 |
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
| 셔터 구성 요소 | 선택 과목 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응결 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE412 열화상 카메라 모듈은 다음 분야에서 널리 사용됩니다.
- 산업비전
- 소방 및 구조
- 보안 감시
- 야외 관찰
- 머신비전
- 가전제품
제품 장점
- 다양한 제품 포트폴리오:다양한 통합 요구 사항을 충족하는 적외선 감지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식입니다.
- 풍부한 제품 다양성:다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
- 뛰어난 성능:선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다.
- 쉬운 통합:다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사열과 열 에너지를 활용하여 물체에 대한 정보를 수집하는 방법입니다. 눈에 보이지 않는 적외선 복사를 대상 표면의 온도 분포를 보여주는 가시적 적외선 열화상으로 변환합니다. 서로 다른 물체, 심지어 동일한 물체의 서로 다른 부분도 방사 능력과 적외선 반사 강도가 다릅니다.
적외선 이미징은 어떤 용도로 사용될 수 있나요?
- 나이트 비전
- 수색 및 구조
- 비파괴 테스트
- 감염병 유행 예방
- 열화상 측정
- 보안 및 모니터링
- 소방
열화상 모듈이란?
열화상 모듈은 일반적으로 적외선 감지기, 적외선 렌즈, 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열화상 장치의 최소 단위입니다.
