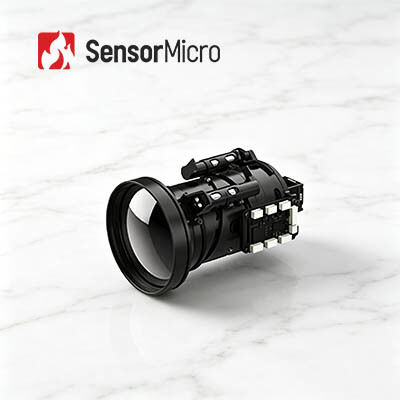

LWIR 열카메라 모듈 640x512 해상도와 12μm 픽셀 크기로 명확한 열영상을 촬영합니다.
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 일반적인 NETD | 20mK 이하 | 디지털 프레임 속도 | 50Hz |
|---|---|---|---|
| 유형 | 비냉각식 카메라 모듈 | 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 해결 | 640x512 / 12μm | 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ |
| 강조하다 | 열화상 카메라 모듈 400x300,77g 열화상 카메라 모듈 |
||
제품 설명
명확한 열화상을 갖춘 LWIR 열화상 카메라 모듈 640x512/12μm
선명한 열화상을 갖춘 비냉각식 LWIR 640x512/12μm 적외선 카메라 모듈
iSE612 적외선 코어는 안정적인 이미징 기능, 경제적인 비용 및 손쉬운 통합 성능을 자랑합니다. 자체 개발한 ApexCore 세라믹 패키징 열 센서(해상도 640×512, 픽셀 크기 12μm)로 구동되는 이 제품은 NETD≤20mK 표준에서 뛰어난 열 감지 정확도와 낮은 노이즈 수준을 달성합니다.
셔터 보정 없이 작동하는 이 장치는 간헐적인 프레임 끊김을 완전히 방지하여 관찰 중에 지속적이고 부드러운 열화상 출력을 유지합니다.
소형화된 외관은 설치 및 레이아웃에 탁월한 이점을 제공합니다. 컴팩트한 크기와 가벼운 코어 무게 덕분에 다양한 장치의 좁은 공간에 완벽하게 들어맞습니다. 합리적인 공간 절약형 구조 설계로 시스템 조립 및 전체 레이아웃 계획의 유연성이 크게 향상됩니다.
풍부한 내장 기능은 초고해상도 최적화, PIP(Picture-in-Picture) 보기 및 절전 절전 모드와 같은 여러 가지 실용적인 모드를 포괄합니다. 또한 유연한 OSD 편집과 신속한 원클릭 보정도 지원합니다. 다양한 디스플레이 화면, 광학 렌즈 및 확장 액세서리와의 완벽한 호환성으로 후속 기능 확장 및 맞춤형 개발이 용이하며 다양한 시장 애플리케이션 및 장비 매칭 요구 사항을 잘 충족합니다.
주요 특징
부드럽고 안정적이며 비용 효율성이 높습니다.
- 작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다.
- 비용 효율적인 ApexCore 세라믹 포장 감지기 NETD≤20mK 채택
소형, 경량, 통합 유연성
- 크기는 25.4×25.4×22.7mm, 코어 무게는 26±1.5g 이하
- 공간 절약형 구조 설계로 유연한 시스템 레이아웃 및 통합 가능
원활한 통합을 위한 풍부한 기능
- 초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.
- 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE612 | |
|---|---|---|
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD |
20mK 이하 |
|
| 이미지 처리 | ||
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
| 표준 외부 인터페이스 | 50핀: BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기 | 25.4×25.4×22.7mm | Φ36×24.3mm |
| 베어 코어 무게 | 26±1.5g | 28±1.5g |
| 광학렌즈 | 고정 초점 무열: 4.8/9.1/13/19mm |
|
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 진동 |
5.35g, 무작위 진동, 3축 |
|
| 셔터 구성 요소 | 선택 과목 | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응결 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE612 열화상 카메라 모듈은 산업용 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 등에 널리 사용됩니다.
적외선 감지 분야의 신뢰할 수 있는 파트너
깊은 기술 전문성
적외선 센서 기술의 연구, 개발 및 적용 분야에서 다년간의 경험을 바탕으로 우리는 칩 설계, 웨이퍼 제조, 패키징 및 테스트는 물론 시스템 통합 전반에 걸쳐 강력한 역량을 구축했습니다. 우리의 탄탄한 기반을 통해 우리는 변화하는 시장 요구를 충족하는 혁신적이고 신뢰할 수 있는 제품을 지속적으로 제공할 수 있습니다.
적외선 감지의 혁신과 실제 구현에 중점을 둡니다.
우리는 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 한계를 지속적으로 확장하기 위해 최선을 다하고 있습니다. 당사의 제품은 보안, 산업 모니터링, 지능형 시스템 등의 응용 분야에서 지속적으로 선두를 달리고 있습니다.
다양한 제품 포트폴리오
독립적인 R&D와 다양한 기술 경로를 바탕으로 당사는 냉각식 및 비냉각식 모두 포괄적인 범위의 적외선 감지 구성 요소를 제공하여 다양한 산업 분야에 맞춤형 솔루션을 제공합니다.
엄격한 신뢰성 검증으로 품질 보증 보장
강력한 품질 관리 시스템의 지원을 받는 당사 제품은 생산 전반에 걸쳐 여러 테스트 절차를 거쳐 장기적인 안정성과 신뢰성을 보장합니다.
전문 기술 지원 및 공동 개발 서비스
당사의 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 개선하며 출시 기간을 단축합니다. 귀하의 성공은 우리의 공동 사명입니다.
자주 묻는 질문
1. 비냉각식 IR 감지기와 냉각식 IR 감지기의 차이점은 무엇입니까?
현재 시장에는 냉각식과 비냉각식의 두 가지 유형의 적외선 열화상 센서가 있습니다.
비냉각식 IR 감지기는 주변 온도에서 작동합니다. 반도체 산업을 기반으로 하기 때문에 일반적으로 작은 크기와 저렴한 비용으로 대량 생산이 가능합니다. 비냉각식 IR 감지기는 휴대용/핸드헬드/모바일 장치에 널리 사용됩니다.
냉각형 IR 감지기는 극저온 냉각기가 지원하는 극도로 낮은 온도를 유지하는 장치에 포장되어 있습니다. 주로 필요한 복잡한 냉각 시스템으로 인해 비냉각식 센서보다 훨씬 더 크고, 더 비싸고, 신뢰성이 떨어집니다. 그러나 냉각 시스템은 매우 민감하며 일반적으로 장거리 임무를 수행하기 위해 장초점 광학 장치와 함께 작동합니다.
