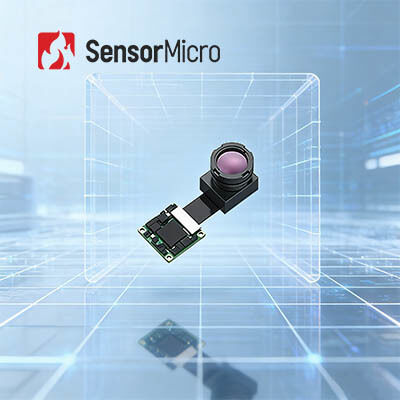

-20°C~+550°C 온도 측정에 256×192 해상도와 12μm 픽셀 피치로 냉각되지 않은 열 카메라 코어
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | Mini212G2 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256×192 | 픽셀 피치 | 12μm |
|---|---|---|---|
| 온도 범위 | -20℃~+550℃ | 전력 소비 | 330mW |
| 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz | 아날로그 비디오 인터페이스 | CVBS(PAL/NTSC) |
| 강조하다 | 120x90 열화상 카메라 코어,LC160 비냉각식 카메라 코어,RoHS 열화상 카메라 코어 |
||
제품 설명
온도 측정용 256×192/12μm의 냉각되지 않은 열 카메라 코어
제품 개요
이 콤팩트 인프라레드 모듈은 웨이퍼 레벨 패키지 256×192/12μm 냉각되지 않은 인프라레드 검출기를 통합합니다. SDK와 USB 인터페이스로,미니212G2 냉각되지 않은 열 모듈은 쉽게 통합 및 2차 개발을 위해 설계되었습니다.-20°C에서 +550°C까지의 온도 측정 범위와 ±2°C 또는 ±2%의 정확도를 갖추고 있습니다.
주요 특징
- 직선 열영상 출력 소형 모듈
- 자체 개발된 256×192/12μm 웨이퍼 레벨 적외선 탐지기로 장착
- 초소형 디자인: 17 × 17mm (PCBA) 크기, 무게는 4g 만
- 통합된 ISP 처리판과 고급 이미지 알고리즘
- 정밀 탐지, 유연한 구성
- ±2°C의 정확도로 고정도 온도 측정
- 스팟, 영역 및 풀프레임 측정을 지원합니다
- 여러 가지 시야장 렌즈 옵션
- 쉬운 통합을 위한 풍부한 인터페이스
- USB2.0 / MIPI / DVP / BT.656 / LVDS 디지털 비디오 출력 인터페이스
- 산업 표준 인터페이스와 완전히 호환됩니다.
제품 사양
| 모델 | 미니212G2 |
|---|---|
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8~14μm |
| NETD | ≤50mK |
| 출력 데이터 | 14비트 RAW |
| 프레임 속도 | 온도 25Hz, 영상 50Hz |
| 초점 모드 | 집중력 없는 것 |
| 렌즈 (HFOV/FL) | 170.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| 무게 (g) | 71 6.4 4 6.8 |
| PCBA 크기 (mm) | 17x17 |
| 디지털 비디오 인터페이스 | USB2.0 / MIPI / DVP / BT.656 / LVDS |
| 아날로그 비디오 인터페이스 | CVBS (PAL/NTSC) |
| 작동 전압 | 3.3V±0.1V |
| 일반적인 전력 소비 | 330mW |
| 온도 측정 범위 | -20°C~+550°C (-20°C~+150°C) |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 작동 온도 | -40°C~+70°C |
| 습도 | 5%~85% |
| 저장 온도 | -45°C~+85°C |
| 인증 | RoHS 2.0 / REACH |
산업용 용도
이 제품은 AIoT, 머신 비전, 산업 비전, 보안 모니터링 및 야간 관측의 애플리케이션을 위해 설계되었습니다.
- AIOT:스마트 홈 가전, 웨어러블 기기 및 지능형 환경 모니터 등 컴팩트 AIoT 장치에 통합
- 산업 비전:산업 장비의 실시간 모니터링, 레이저 처리 및 용접 시나리오, 반도체 탐지
- 보안 모니터링:불법 침입자 탐지 및 실시간 경보 발사
센서 마이크로에 대해
적외선 탐지기의 세계 최고의 제조업체이자 서비스 제공자로서, 센서 마이크로는 적외선 열영상 솔루션에 대한 오랜 경험을 자랑합니다."센서미크로"의 핵심 철학에 의해"센스 더"와 사용자 요구에 의해 주도, 우리는 적외선 기술의 잠재력을 풀기 위해 전 세계 고객에게 고성능 제품과 전문적인 서비스를 제공하는 데 헌신합니다.
자주 묻는 질문
저조한 빛, 활성 IR와 열영상 촬영의 차이점은 무엇입니까?
저조한 빛:자연광을 필요로 하며, 약한 자연광 이미지를 이미지 강화기를 통해 향상된 전자 이미지로 변환합니다.
액티브 IR:적외선 광선을 활발하게 방출하고 목표물에 반사되는 적외선 광선을 사용합니다.
열영상 촬영:별다른 빛이 필요없고, 적외선 투명시스템으로 목표물과 장면 또는 물체의 다른 부분 사이의 적외선 방사선 차이를 감지합니다.주변 조명 조건의 변화에 영향을 받지 않습니다., 밤에, 심지어 안개, 비 또는 다른 혹독한 환경에서.
열영상을 차단할 수 있나요?
대부분의 경우 열사진을 차단할 수 없습니다. 하지만 적외선은 벽을 침투할 수 없고 유리도 적외선을 차단할 수 있습니다.온도 영상을 차단하기 위해 유리나 벽 뒤에 숨을 수 있습니다..
