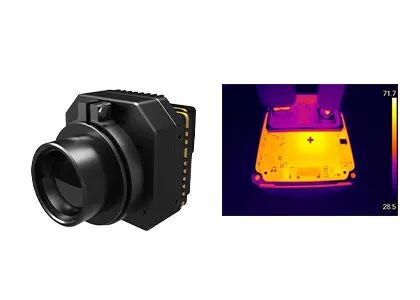

PLUG-R 열화상 측정 기능이 있는 비냉각식 LWIR 방사 측정 적외선 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 플러그617R |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 / 17μm | 프레임 속도 | 25Hz/30Hz |
|---|---|---|---|
| NETD | <30mK | 스펙트럼 범위 | 8~14μm |
| 크기 | 44.5x44.5x36.6mm | 무게 | <90g |
| 강조하다 | 방사 측정 적외선 카메라 모듈,적외선 카메라 모듈 비냉각식 |
||
제품 설명
PLUG-R 640x512 / 17μm 냉각되지 않은 LWIR 방사선 적외선 열 카메라 모듈
제품 설명
PLUG617R는 냉각되지 않은 열 카메라 모듈로 640x512 / 17μm 냉각되지 않은 FPA 적외선 검출기를 통합합니다. 높은 민감도를 가지고 있습니다.안정적인 성능 특성 및 완전한 어둠과 같은 다양한 종류의 혹독한 작업 환경에서 명확한 이미지 품질을 제시 할 수 있습니다.두꺼운 안개, 폭우, 눈, 모래 폭풍 등
PLUG617R 적외선 열 센서 모듈은 산업용 열영상 및 온도 측정 분야에서 사용되는 냉각되지 않은 카메라 모듈입니다.그것은 장비 상태를 모니터링하고 광범위한 산업 응용 프로그램에서 경고를하는 데 사용할 수 있습니다., 전기 전력 감지, 산업 공정 제어 및 기타. 그것의 유연한 구조는 타협되지 않은 품질로 신뢰할 수있는 검출을 제공합니다.
그것은 예측 유지보수, 금속 석유화학, 기계 비전, 건물 검사, 새로운 에너지, 철도 교통 및 기타 산업과 같은 분야에서 널리 사용됩니다.
주요 특징
- NETD < 30mk, 높은 민감도
- 안정적인 성능
- 쉬운 통합
- 명확한 이미지 품질과 세부 사항
- 조정 가능한 온도 범위
- 강한 환경 적응력
제품 사양
| 모델 | PLUG617R |
| IR 탐지기의 성능 | |
| 결의 | 640x512 |
| 픽셀 피치 | 17μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | < 30mk |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | <15초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV/BT656/LVDS |
| 확장 컴포넌트 | USB/Camerlink |
| 디밍 모드 | 선형/ 히스토그램/ 혼합 |
| 디지털 줌 | 1~8X 연속 줌, 단계 크기 1/8 |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | NUC/AGC/IDE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS 인터페이스 |
| 통신 방식 | RS232-TTL, 115200bps |
| 공급 전압 | 4~6V |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 범위 | -20°C~150°C, 100°C~550°C |
| 온도 정확성 | ±2°C 또는 ±2% (최대값을 취) |
| SDK | ARM/윈도우/리눅스 SDK, 풀 스크린 열도 |
| 신체적 특성 | |
| 크기 (mm) | 44.5x44.5x366 |
| 무게 | < 90g |
| 환경 적응 | |
| 작동 온도 | -40°C ~ +70°C |
| 저장 온도 | -45°C ~ +85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 무작위 진동 5.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르믹: 7.5mm/13mm/19mm/25mm/35mm 엔진 렌즈: 75mm/100mm/150mm |
산업용 용도
PLUG617R 열 모듈은 전기 전력 검사, 기계 비전, 건물 HVAC 보안 및 모니터링, 야외, 소방 및 구조, 법 집행 및 구조, ADAS,UAV 유료물 등.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법의 일종이다.물체와 배경 환경 사이의 방사선 차이와 물체의 각 부분의 방사선 차이에 따라, 적외선 열 이미지는 현장의 각 부분의 방사선 변동을 보여줄 수 있습니다. 따라서 현장의 특성을 보여줍니다.
2적외선 열영상의 장점은 무엇일까요?
---전체적인 어둠을 통해 볼 수 있습니다;
--- 위장된 식별
---장거리 탐지
---열분배 감지
---접촉 없이 온도 측정
---직업에 대한 인식
3적외선 열영상술의 응용 분야는 무엇입니까?
온도 측정 및 모든 날씨 영상 촬영은 적외선 열 영상 기술의 두 가지 기본 기능입니다. 이 두 기술에 기반하여 개발 된 제품은 전기 에너지,보안 및 모니터링, 산업 제조, 과학 연구, 의료 및 기타 전통적인 분야.
