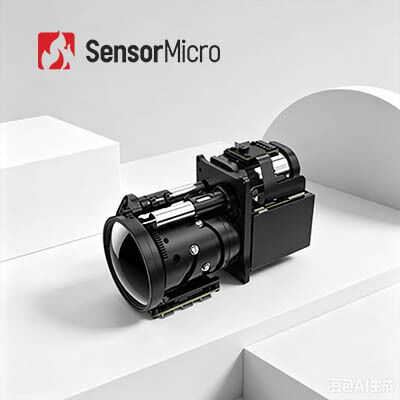

높은 작동 온도 640x512 15μm MWIR 냉각 적외선 카메라 모듈 장거리 감시
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC615HMG |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 픽셀 피치 | 15μm |
|---|---|---|---|
| IR 감지기 NETD(23℃) | 20mK(F4) | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 (mm) | 71×55×84 | 프레임 속도 | 50Hz(F4) / 30Hz(F5.5) |
| 강조하다 | MWIR 소형 카메라 모듈,MCT 소형 카메라 모듈,소형 카메라 모듈 1280x1024 |
||
제품 설명
높은 작동 온도 640x512 15μm MWIR 냉각 적외선 카메라 모듈
제품 개요
가빈 GC615HMG 적외선 카메라 코어는 차세대 이미지 처리 알고리즘과 함께 640×512/15μm HOT MWIR 냉각 적외선 탐지기를 통합합니다.HOT 기술은 고품질과 안정적인 영상 촬영뿐만 아니라, 또한 컴팩트한 크기, 가벼운 디자인, 낮은 전력 소비, 다재다능한 응용 프로그램에 최적화된 SWaP 성능을 제공합니다.다수의 디지털 비디오 인터페이스와 간편한 2차 개발에 대한 광범위한 호환성, 그것은 휴대용 장치, 모바일 페이로드 및 장기 모니터링에 적합하며, 컴팩트 크기와 에너지 효율에 대한 엄격한 요구 사항을 충족합니다.다양한 적외선 통합 시나리오에서 장거리 검출.
주요 특징
- 주류 FPA, 명확한 영상
- 640×512/15μm 크기의 HOT MWIR 냉각 적외선 탐지기에 기반하여 개발되었으며 우수한 다재다능성을 제공합니다.
- DRC, 2D/3D 노이즈 감축 및 엣지 강화 (EE) 를 포함한 차세대 이미지 처리 알고리즘으로 장착되어 더 명확한 이미지를 제공합니다.
- HOT 기술 선도 SWaP 최적화
- 150K까지의 고온 작동을 지원하며 냉각시간 ≤ 3min30s
- 컴팩트 크기: 71×55×84mm, 무게: 350g, 전력 소비: 7W
- 풍부한 인터페이스, 쉬운 통합
- 카메라 링크/USB 3.0/GigE/HDMI/SDI/MIPI/광섬유 인터페이스를 지원합니다.
- 유연한 RAW/YUV 이미지 출력
제품 사양
| 모델 | 가빈 GC615HMG |
|---|---|
| 결의 | 640×512 |
| 픽셀 크기 | 15μm |
| 냉각기 | RS058 |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F4) |
| 이미지 처리 | |
| 프레임 속도 | 50Hz (F4) / 30Hz (F5.5) |
| 디지털 줌 | 1×에서 8× 연속 디지털 줌 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 소음 감축, EE |
| 전기 | |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | 표준: DVP/LVDS/USB20 옵션: 카메라링크/USB3.0/GigE/SDI/HDMI/MIPI/일방식 광섬유/다방식 광섬유 |
| 외계 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 의사소통 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 | 12V±1V |
| 안정적인 전력 소비 (23°C) | ≤7W |
| 냉각 시간 ((23°C) | ≤3분30초 |
| 크기 (mm) | 71 × 55 × 84 |
| 무게 (g) | ≤ 350 |
| 작동 온도 | -40°C~+71°C |
| 광학 렌즈 | 고정 초점: 25mm/F2 연속 줌: 18~275mm/F5.5 110~1100mm/F5.5 15~300mm/F4 23~450mm/F4 |
산업용 용도
GAVIN GC615HMG 열영상 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구에서 널리 사용됩니다.
표준화 된 서비스
전체 문서:제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작하세요.
개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개 변수 검증이 쉬워졌습니다.
고급 개발자 도구 킷:SDK, API, 알고리즘, 디버깅 툴을 통해
원격 기술 지원:24/7 지원 - 신속한 응답과 신속한 해결을 위해 중요한 문제.
보증:오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복합니다.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
자연에서는 절대 0도 (-273°C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있습니다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
2적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
3냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
