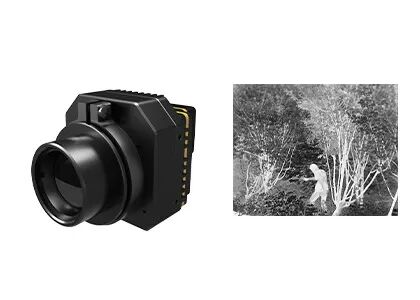

고해상도 1280x1024 12μm MCT MWIR 냉각 적외선 카메라 모듈
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | EYAS1212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 12μm |
|---|---|---|---|
| NETD | 20mK 이하 | 스펙트럼 범위 | 3.7~4.8μmMW |
| 크기 | 149x58.5x71mm | 프레임 속도 | 1~100Hz 조정 가능 |
| 강조하다 | MWIR 소형 카메라 모듈,MCT 소형 카메라 모듈,소형 카메라 모듈 1280x1024 |
||
제품 설명
고해상도 1280x1024 / 12μm MCT MWIR 근접 보드와 냉각 적외선 모듈
제품 설명
EYAS1212는 1280x1024 형식 12μm 피치 IR FPA를 기반으로 한 고해상도 아날로그 디지털 냉각 적외선 모듈입니다.
이 AD 모듈은 FPA 타이밍을 제공하는 근접 보드와 민감한 전원 공급원을 포함합니다.카메라 링크 인터페이스는 16비트 원료 데이터를 출력합니다. 이는 탐지기의 시스템과의 통합을 매우 단순화합니다..
따라서 EYAS1212 AD 모듈은 OEM 고객이 1280x1024 / 12μm 냉각 적외선 탐지기에 빠른 수용 테스트를 수행하는 것을 용이하게합니다.냉각 적외선 모듈 또는 냉각 적외선 열 카메라 또는 냉각 적외선 검출기를 기반으로 한 시스템의 급속한 2차 개발을 시작하고 개발 기간을 단축합니다..
주요 특징
- 쉽게 개발 & 통합
- 카메라링크 인터페이스 16비트 출력 원료 데이터, 일련 포트 제어
- 통합 구조, 크기는 검출기와 일치합니다
- 5V 단일 공급
- 고속 이동 목표물을 포착 할 수 있습니다.
제품 사양
| 모델 | EYAS1212 |
| IR 탐지기의 성능 | |
| 결의 | 1280x1024 |
| 픽셀 피치 | 12μm |
| 냉각기 | RS058F |
| 스펙트럼 범위 | 30.7μm~4.8μm MW |
| 냉각 시간 (25°C) | ≤6분 |
| 최적의 NETD (20°C) | ≤ 20mK |
| 작업 모드 | |
| 프레임 속도 | 1~100Hz 조절 가능 |
| 작업 모드 | 스냅샷; ITR/IWR 통합 모드; 윈도우 모드; 피는 방지 |
| 전기 사양 | |
| 표준 외부 인터페이스 | QSH 60pin |
| 디지털 비디오 | 카메라 링크: 16비트 출력 원료 데이터 |
| 외계 동기화 | CC1: INT/Frame 외계 동기화; CC2: MC 외계 동기화 |
| 의사소통 | 카메라링크 시리즈 포트: TFG+/-, TC+/-; 9600bps |
| 전원 공급 | 1 채널 이미지 패널: 5V 1 채널 크리오쿨러: 24V |
| 안정적인 전력 소비 | 9W |
| 크기 (mm) | 149×58.5×71 |
| 무게 | ≤680g |
| 작업 온도 | -40°C ~ +60°C |
| 진동 크기 | 진동: GJB 차량에 장착된 고속 운송 충격: 반 시노 파동, 40g 11 ms, 3 축 6 방향 각각 3 번 |
산업용 용도
EYAS1212 열 촬영 모듈은 열 보안 카메라의 통합에 널리 사용됩니다.
표준화 된 서비스
전체 문서: 제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작 합니다.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개 변수 검증이 용이해졌습니다.
고급 개발자 툴킷: SDK, API, 알고리즘 및 디버깅 도구
원격 기술 지원: 24시간 24시간 지원
보증: 오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복하기 위해.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
2적외선 탐지기가 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
3냉각 된 적외선 탐지기의 장점은 무엇입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
