iLC212 비냉각 LWIR 적외선 열 모듈 256x192 보안용 열화상 카메라
| 원래 장소 | 중국 후베이성 우한시 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iLC212 |
| 최소 주문 수량 | 1 조각 |
| 가격 | negotiable |
| 지불 조건 | L/C, T/T |
제품 상세 정보
| Resolution | 256x192 | Power Consumption | 700mW |
|---|---|---|---|
| Spectral Range | 8~14μm | Pixel Pitch | 12μm |
| NETD | ≤65mK | Frame Rate | 25Hz/30Hz |
| 강조하다 | 비냉각 장파장 적외선 적외선열 모듈,ILC212 적외선열 모듈,256x192 보안 열 카메라 핵심 |
||
제품 설명

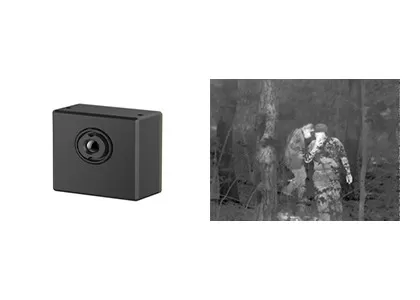

iLC212 열 보안 카메라 모듈
iLC212 보안 열 카메라를 위한 냉각되지 않은 LWIR 256x192 / 12μm 적외선 열 모듈
제품 설명
iLC212 uncooled IR imaging module integrates the 256x192 / 12μm focal plane array wafer level package (WLP) infrared detector and can capture long-wave infrared (LWIR) spectrum that ranges from 8 to 14μm.
완전히 최적화된 SWaP-C를 위해 고안된 iLC212 열카메라 모듈은 크기에 대한 엄격한 요구사항을 가진 고객들을 위해 특별히 설계되었습니다.보안 및 감시 분야에서 무게와 비용소형 크기, 가벼운 무게 및 매우 저렴한 가격으로 인해 iLC212 열핵은 고객의 저렴한 가격 요구를 크게 충족시키고 개발 시간과 비용을 줄입니다.
iLC212는 숨겨진 카메라, 디지털 카메라, 돔 카메라, 박스 카메라 등 넓은 각도 및 가까운 범위 온도 측정과 함께 감시 카메라에 통합하는 데 매우 적합합니다.
주요 특징
- 완전히 최적화된 SWaP-C 응용 프로그램
- 다양한 보안 열 카메라에 적합
- 온도 영상 응용의 광범위한
- 낮은 전력 소비
제품 사양
| 모델 | iLC212 |
| IR 탐지기의 성능 | |
| 소재 | 냉각되지 않은 바나디움 산화물 |
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| NETD | ≤ 65mK@F1.0@25°C@50Hz |
| 이미지 처리 | |
| 디지털 비디오 | RAW/YUV/BT656; USB2.0 비디오 전송 지원; 온도 측정 지원 파라미터 라인 |
| 디지털 프레임 레이트 | 25Hz/30Hz |
| 이미지 표시 | 검은색/백색/위조색 |
| 이미지 알고리즘 | 불일치 수정 (NUC) 3D 이미지 소음 감축 (3DNR) 2차원 소음 감축 (DNS) 동적 범위 압축 (DRC) EE 강화 |
| 시작 시간 | ≤3s |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 지원 온도 측정 범위 확장 및 사용자 정의 |
| 온도 측정 정확성 | ±3°C/±3% (더 큰 값을 선택) @23°C±5°C; 온도 측정 거리는 1.5m |
| 지역 온도 측정 | 모든 영역 온도 측정, 출력 영역 최대 값, 최소 값 및 평균 값을 지원 |
| SDK | 윈도우 / 리눅스 버전, 비디오 스트림 분석 및 회색으로 온도 변환을 달성 |
| 전기 인터페이스 | |
| 외부 인터페이스 | 30pin_HRS 커넥터 전력 입력 디지털 비디오 RS232-TTL/USB20 GPIO 등 |
| 의사소통 | RS232-TTL/USB20 |
| 확장 구성 요소 | VPC 이사회 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전력 시스템 | |
| 전원 공급 | DC 3.3V±0.1V |
| 권력 분산 | 정지 상태: 0.70W/3.3V @23±3°C |
| 물질적 재산 | |
| 커넥터 | 외부 연결 장치 모델: DF40C-30DP-0.4V (51), (HRS-남자) 짝짓기 커넥터 모델: DF40C (2.0)-30DS-0.4V (51), (HRS-여성) |
| 크기 | 21mm×21mm×12.8mm (3.2mm 렌즈를 포함) |
| 무게 | 8.9g±0.5g (3.2mm 렌즈 포함) |
| 환경적 적응력 | |
| 작동 온도 | -40°C+70°C |
| 저장 온도 | -45°C+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 충격 및 진동 저항 | 충격: 반 시노스 파동, 40g/11ms, 3 축, 6 방향 진동: 5.35gms, 3 축 |
| 인증 | ROHS2.0/REACH |
| 렌즈 | |
| 선택용 렌즈 | 3.2mm/F11, HFOV: 55.6±2.8°, 코팅: AR |
산업용 용도
iLC212 열영상 모듈은 보안 및 모니터링 분야에 적용됩니다. 숨겨진 카메라, 디지털 카메라, 돔 카메라, 박스 카메라 등에 통합 할 수 있습니다.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1적외선 열영상이란 무엇인가요?
적외선 열영상은 적외선 방사선과 열 에너지를 이용하여 물체에 대한 정보를 수집하는 방법의 일종이다.그것은 목표 표면의 온도 분포와 가시 적외선 열 이미지를 보이지 않는 적외선 방사선을 변환서로 다른 물체나 같은 물체의 다른 부분도 다른 방사능 능력과 적외선 반사 강도를 가지고 있습니다.
2적외선 영상 촬영은 어떤 용도로 사용될 수 있습니까?
-밤의 시력
- 검색 및 구출
- 파괴적이지 않은 테스트
- 전염병 예방
- 온도 촬영
- 보안 및 모니터링
- 소방관
...
3열영상 모듈이란 무엇인가요?
열영상 모듈은 일반적으로 적외선 탐지기, 적외선 렌즈 및 소프트웨어와 알고리즘이 내장된 하드웨어 전자 장치로 구성됩니다. 열영상 장치의 최소 단위입니다.
