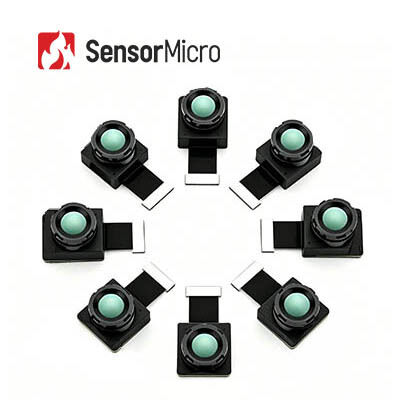

냉각되지 않은 열영상 모듈 256x192 해상도 12μm 픽셀 피치
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 256x192 | 온도 측정 범위 | -20℃~+550℃ |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 초점 모드 | 초점이 맞지 않음 | 프레임 속도 | 열화상 측정: 25Hz, 이미징: 50Hz |
| 강조하다 | 비냉각 열사진법 모듈 256x192,보안 카메라 비냉각 열사진법 모듈,12uM 화소 피치 열 카메라 핵심 |
||
제품 설명
보안 카메라용 256x192/12μm 냉각되지 않은 열영상 모듈
제품 개요
TIMO212에는 매우 작은 크기의 256x192/12μm 웨이퍼 레벨 패키지 (WLP) 인프라레드 탐지기가 포함되어 있으며 8 ~ 14μm의 장파 인프라레드 (LWIR) 스펙트럼을 캡처합니다.
완전히 최적화된 SWaP-C 덕분에 TIMO212 열 카메라 모듈은 크기와 무게에 대한 엄격한 요구 사항이있는 적외선 카메라에 통합 될 수 있습니다.
TIMO212 열카메라 모듈은 보안 모니터링, 온도 촬영, 웨어러블 디바이스, 차량 전자제품, 스마트 홈 및 살아있는 생물 탐지 분야에서 널리 사용됩니다.
주요 특징
- 최후 SWaP-C 최적화를 가진 초소형 모듈
- 웨이퍼 레벨 패키지 검출기 + 웨이퍼 레벨 광학 + 마이크로 전자 밸브 셔터
- 가장 작은 적외선 열 모듈, 최대 비용 효율성으로 기본적인 열영상 기능을 가능하게
- 콤팩트 한 크기, 가벼운 무게, 낮은 전력 소비, 소형 장치 에 통합 하기 에 이상적
- 유연 한 광학 옵션, 정확 한 온도 측정
- 다양한 애플리케이션 요구를 충족시키기 위해 광각과 텔레 포토를 포함한 여러 렌즈 옵션이 제공됩니다.
- ±2°C까지의 정확도로 고정도 온도 측정; 지역 및 풀프레임 온도 모니터링을 지원합니다.
- 쉬운 통합, 빠른 발전
- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스를 지원합니다.
- RoHS 2.0 환경 표준을 준수합니다
제품 사양
| 모델 | TIMO212 |
|---|---|
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8-14μm |
| 초점 모드 | 집중력 없는 것 |
| 렌즈 (HFOV/FL) | 170.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| 무게 (g) | 5.1±0.4 4.4±0.4 2±0.2 4.8±0.4 |
| 크기 (mm, FPC 없이) | 16×14×18 16×14×14.6 14×12×9.8 16×14×156 |
| PIN 번호 수 | 40PIN |
| 출력 데이터 | 14비트 RAW |
| 프레임 속도 | 온도 25Hz, 영상 50Hz |
| 온도 측정 범위 | -20°C~+550°C (-20°C~+150°C) |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 작동 온도 | -20°C~+60°C |
| 습도 | 5%~85% |
| 저장 온도 | -45°C~+85°C |
| 인증 | RoHS 2.0 / REACH |
산업용 용도
TIMO212 열영상 모듈은 보안 모니터링, 온도 촬영, 웨어러블 디바이스, 차량 전자제품, 스마트 홈 및 살아있는 생물 탐지에 적용됩니다.
우리 제품 라인
- 높은 민감도와 뛰어난 성능
- 적외선 산업에서 세계 최고의 기술
- 다양한 적외선 탐지 장치 - 다양한 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지 장치
- 급속한 공급을 보장하기 위한 대량 생산 - 매년 최대 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 실제 필요와 제품의 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.120x90 같은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 256x192, 또는 400x300. 원격 모니터링과 같은 특수 용도로 매우 명확한 이미지가 필요한 경우, 1280x1024의 고해상도 적외선 탐지기를 선택할 수 있습니다.
열영상 촬영에 적합한 위색을 선택하는 방법
- 회색 하얀색은 작은 온도 차이를 가진 목표물에 더 적합합니다.
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 전력 산업의 표준 색상 패러다임입니다
적외선 열카메라 렌즈를 선택하는 방법
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈 는 먼 거리에서 볼 필요 가 있는 비교적 작은 표적 에 적합 하다
- 넓은 각 렌즈는 가까운 거리에서 물체를 더 자세히 볼 수 있습니다.
- 매크로 렌즈 는 칩 회로 와 같이 가까운 거리에서 아주 작은 표적을 보는 데 사용 됩니다
