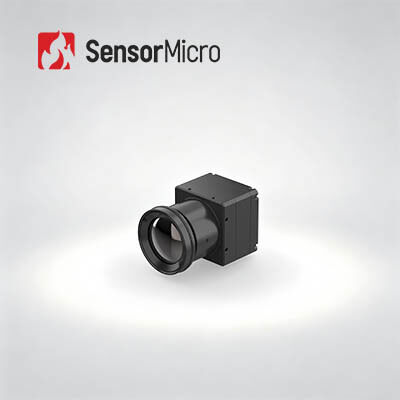

비냉각 열화상 카메라 모듈 640x512/12µm, -20°C ~ 150°C 온도 측정
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612RG2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | 비냉각 열화상 카메라 모듈 640x512,장파장 적외선 열화상 카메라 모듈,12um 비냉각 적외선 열화상 카메라 모듈 |
||
제품 설명
비냉각 열화상 카메라 모듈 640x512 12μm, -20°C ~ 150°C 온도 측정
제품 개요
고정밀 산업용 온도 감지를 위해 설계된 COIN612RG2 적외선 카메라 코어는 고성능 ApexCore 웨이퍼 레벨 640*512/12μm FPA 적외선 검출기를 통합하여 NETD 25mK의 뛰어난 열화상 성능을 제공합니다. 고급 전용 신호 처리 회로와 최적화된 온도 측정 알고리즘을 통해 ±2°C 또는 ±2%의 정확도로 안정적인 실시간 온도 데이터를 보장합니다. 이 모듈은 저온(-20°C ~ 150°C) 및 고온(100°C ~ 550°C) 시나리오를 포함하는 다중 범위 온도 감지를 지원하며, 유연한 범위 사용자 정의가 가능합니다.
주요 특징
- 포괄적인 기능, 비용 효율적인 설계: NETD≤25mK의 ApexCore 웨이퍼 레벨 적외선 검출기를 사용하여 개발; 향상된 이미지 품질을 위해 널리 사용되는 FPA와 고급 이미지 처리 알고리즘을 결합; 최대 ±2°C 또는 ±2%의 온도 측정 정확도
- 컴팩트하고 가벼우며 저전력 고효율: 크기: 25.4*25.4*15.7mm; 무게: 15±1g; 전력 소비: ≤0.65W
- 다중 구성, 빠른 통합: 다양한 애플리케이션 요구 사항을 충족하는 옵션 광학 렌즈; USB2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원; 시리얼 포트 제어 기능이 있는 RAW/YUV/TMP 이미지 데이터 출력
기술 사양
| 모델 | COIN612RG2 |
|---|---|
| IR 검출기 지표 | 민감 재료: VOx 해상도: 640*512 픽셀 크기: 12μm 스펙트럼 응답: 8μm ~ 14μm 일반 NETD: ≤25mK/F1.0/25℃ |
| 이미지 처리 | 디지털 프레임 속도: 25/30Hz 시작 시간: 6초 아날로그 비디오: PAL/NTSC 디지털 비디오: RAW/YUV422/TMP 이미지 알고리즘: 비균일 보정(NUC), 3D 노이즈 감소(3DNR), 2D 노이즈 억제(DNS), 동적 범위 압축(DRC), 에지 강화(EE) 이미지 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/검은색 열) |
| 전기 | 표준 외부 인터페이스: 50핀 DF40C-50DP-0.4V(51) USB 확장 보드: USB3.0/USB2.0/VPC/USB2.0&VPC 통신 인터페이스: TTL-232/USB2.0 디지털 비디오 인터페이스: DVP8/DVP16/USB2.0/BT.656/LVDS 공급 전압: 4.5~5.5V 일반 전력 소비: 0.65W |
| 온도 측정 | 작동 온도: -10℃~+50℃ 온도 측정 범위: -20℃~150℃, 100℃~550℃; 사용자 정의 및 확장 지원 온도 측정 정확도: ±2℃ 또는 ±2%(둘 중 큰 값) 부분 온도 측정: 온도 측정 영역의 최대, 최소 및 평균 값 출력 지원 SDK: Android/Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로 변환 달성 |
| 기계 | 베어 코어 크기: 25.4*25.4*15.7mm 베어 코어 무게: 15±1g |
| 환경 적응성 | 작동 온도: -40℃~+70℃ 보관 온도: -45℃~+85℃ 습도: 5%~95%, 비응축 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 비열화: 4.8mm/7mm/9.1mm/13mm/19mm/25m/35mm 보호 등급: IP67(전면 렌즈) |
산업 응용 분야
COIN612RG2 열화상 모듈은 열화상, 산업 비전, 소방 및 구조, 보안 감시, 야외 관찰, 머신 비전, 소비자 전자 제품 등에서 응용됩니다.
당사의 기술 전문성
- 깊은 기술 전문성: 칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 역량을 갖춘 적외선 센서 기술 연구, 개발 및 응용 분야의 수년간의 경험
- 혁신에 집중: 열화상 분야의 기술 혁신을 주도하고 NETD, SWaP 및 작동 온도에서 끊임없이 한계를 넓히는 데 전념
- 다양한 제품 포트폴리오: 냉각 및 비냉각 적외선 감지 구성 요소의 포괄적인 범위로 다양한 산업에 맞춤형 솔루션 제공
- 엄격한 신뢰성 검증: 장기적인 안정성과 신뢰성을 보장하기 위해 생산 전반에 걸쳐 여러 테스트 절차를 갖춘 강력한 품질 관리 시스템
- 전문 기술 지원: 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 시장 출시 시간을 단축합니다.
자주 묻는 질문
- 적절한 적외선 검출기 해상도를 선택하는 방법은 무엇입니까? 실제 요구 사항 및 응용 분야에 따라 다릅니다. 기본적인 이미지 품질을 위해서는 120x90, 256x192 또는 400x300과 같은 낮은 해상도를 선택하십시오. 원격 모니터링과 같은 응용 분야에서 매우 선명한 이미지를 위해서는 1280x1024와 같은 높은 해상도를 선택하십시오.
- 열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까? 회색 흰색은 온도 차이가 작은 대상에 적합합니다. 빨간색과 파란색은 문제점을 식별하는 데 더 좋습니다. 철 빨강은 전력 산업의 표준 색상 팔레트입니다. 참고: 팔레트 선택에 관계없이 열 온도는 변하지 않습니다.
- 적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까? 표준 렌즈는 적절한 거리에서 일반 대상을 처리합니다. 망원 렌즈는 장거리에서 작은 대상을 보는 데 적합합니다. 광각 렌즈는 가까운 거리에서 더 많은 세부 정보를 제공합니다. 매크로 렌즈는 칩 회로와 같이 가까운 거리에서 매우 작은 대상을 위한 것입니다.
