방화 구조용 12μm 열영상 모듈 LWIR 640x512
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 코인612G2 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.65W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | ≤25mK/F1.0/25℃ | 프레임 속도 | 25/30/50Hz |
| 강조하다 | 소방 장파장 적외선 열사진법 모듈,구조 장파장 적외선 열사진법 모듈,640x512 장파장 적외선 열 카메라 핵심 |
||
제품 설명

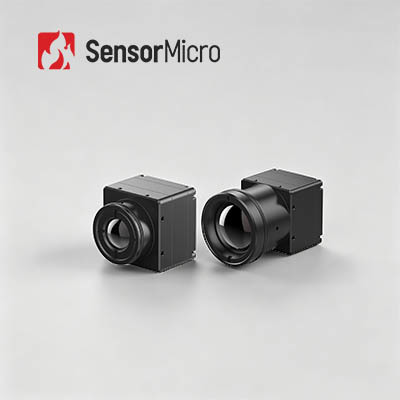

소방 구조용 비냉각식 LWIR 640x512 12μm 열화상 모듈
소방 및 구조용 비냉각식 LWIR 640x512 12μm 열화상 모듈
제품 설명
ApexCore 640×512/12μm 웨이퍼 레벨 적외선 감지기, 고급 신호 처리 및 이미징 알고리즘, 초민감 열 감지를 위한 NETD ≤25mK로 제작되었습니다. 주류 직렬 통신, USB2.0/DVP/LVDS/BT.656 비디오 출력, RAW/YUV 데이터 및 직렬 제어를 지원합니다. 모든 용도에 맞는 완벽한 광학 렌즈 세트를 사용할 수 있습니다. 빠른 핫스팟 감지 및 선명한 열 이미지는 산업용 비전, 야간 감시, 실외 관찰 및 AIoT 장치를 위한 올인원 열 코어인 2차 개발 어려움을 획기적으로 줄여줍니다.
주요 특징
포괄적인 기능, 비용 효율적인 솔루션
- NETD 25mK 이하의 고성능, 비용 효율적인 ApexCore 웨이퍼 레벨 적외선 감지기로 개발됨
- 주류 FPA와 고급 이미지 처리 알고리즘을 결합하여 이미지 품질 향상
컴팩트한 구조, 경량 설계
- 크기: 25.4×25.4×15.7mm
- 무게: 15±1g, 전력 소비 ≤0.65W
다양한 구성, 신속한 통합
- 다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 렌즈 옵션 제공
- USB 2.0/DVP/LVDS/BT.656 이미지 출력 인터페이스 지원
- 직렬 포트 제어로 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 코인612G2 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | ≤25mK/F1.0/25℃ |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30/50Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | RAW/YUV422 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 소음 감소(3DNR) 2D 소음 억제(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 50핀: DF40C-50DP-0.4V(51), (HRS,수) |
| 확장 보드 | USB3.0/USB2.0/VPC/USB2.0&VPC |
| 통신 인터페이스 | TTL-232/USB2.0 |
| 디지털 비디오 인터페이스 | DVP8/DVP16/USB2.0/BT.656/LVDS |
| 공급 전압 | 4.5~5.5V |
| 일반적인 전력 소비 | 0.65W |
| 기계 | |
| 베어 코어 크기(mm) | 25.4×25.4×15.7 |
| 벌거벗은 핵심 무게(g) | 15±1g |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | |
| 광학렌즈 | 고정 초점 무열: 4.8mm/7mm/9.1mm/13mm/19mm/25mm/35mm/50mm/70mm |
| 보호 수준 | IP67(전면렌즈) |
산업용 애플리케이션
COIN612G2 열화상 모듈은 보안 모니터링, 산업 비전, 야외 관찰, 소방 및 구조, ADAS, 머신 비전 등의 분야에 적용됩니다.
표준화된 서비스
- 완전한 문서:제품 매뉴얼, 설정 가이드, 선택 참고 자료입니다. 추측 없이 시작해보세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개변수 검증이 쉬워졌습니다.
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
- 원격 기술 지원:연중무휴 24시간 지원 - 중요한 문제에 대한 빠른 응답과 적시 해결.
- 보증:최적의 성능을 복원하기 위해 순정 부품과 엄격한 프로세스 준수.
자주 묻는 질문
1. 적외선 열화상이란 무엇입니까?
적외선 열화상은 적외선 복사열과 열에너지를 활용하여 물체에 대한 정보를 수집하는 일종의 방법입니다. 물체와 배경 환경 사이의 복사 차이와 물체 자체의 각 부분의 복사 차이에 따라 적외선 열화상은 장면의 각 부분의 복사 변동을 보여줌으로써 장면의 특성을 보여줄 수 있습니다.
2. 적외선 열화상 촬영의 장점은 무엇인가요?
- 완전한 어둠 속에서도 볼 수 있습니다
- 위장 신분 확인
- 장거리 감지
- 열 분포 감지
- 비접촉식 온도 측정
- 직업인식
- 등
3. 적외선 열화상 기술의 응용 분야는 무엇입니까?
온도 측정과 전천후 이미징은 적외선 열화상 기술의 두 가지 기본 기능입니다. 이 두 가지 기술을 기반으로 개발된 제품은 전력, 보안 및 모니터링, 산업 제조, 과학 연구, 의료 및 기타 전통 분야에서 널리 사용됩니다.
