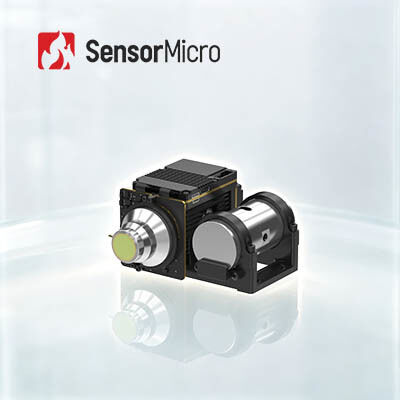

HD 1280x1024 해상도 열영상 모듈, 장거리 모니터링을 위한 10μm 픽셀 피치
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | 개빈 GC1210HMF |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 고화질 | 1280x1024 | 픽셀 피치 | 10μm |
|---|---|---|---|
| 프레임 속도 | 50Hz | NETD | 20mK(F2); 25mK(F4) |
| 크기 | 101×101×54mm | 스펙트럼 범위 | 3.7~4.8μmMW |
| 강조하다 | 열영상 모듈 1280x1024,냉각 열영상 모듈 12um,RS058F 냉각 열 카메라 코어 |
||
제품 설명
HD 냉각 열영상 모듈 1280x1024 10μm 장거리 모니터링
제품 개요
GAVIN GC1210HMF 적외선 카메라 코어는 1280×1024/10μm 높은 운영 온도 (HOT) 중파 적외선 (MWIR) 냉각 탐지기를 갖추고 있습니다. 전통적인 640×512/15μm MWIR 솔루션과 비교하면1/3 더 작은 픽셀 피치와 4배 더 높은 해상도 배열을 제공합니다., 공간 해상도와 이미지 명확성을 극적으로 향상시킵니다.
첨단 이미지 처리 알고리즘과 결합하여, 메가픽셀 해상도의 고화질, 세밀한 적외선 이미지를 제공합니다.GAVIN GC1210HMF 적외선 카메라 코어는 컴팩트한 크기를 제공함으로써 SWaP 성능을 크게 향상시킵니다., 가벼운 디자인, 낮은 전력 소비, 그것은 엄격한 공간과 통합 요구 사항과 장거리 적외선 시스템에 대한 이상적인 솔루션입니다.
주요 특징
메가 픽셀 영상, 우수한 품질
- 1280×1024/10μm HOT MWIR 냉각 적외선 탐지기를 기반으로 개발하여 고화질과 섬세한 이미지 품질을 제공합니다.
- DRC, 2D / 3D 노이즈 감축 및 EE 가장자리 강화와 같은 고급 이미지 처리 알고리즘과 통합하여 더 명확한 이미지를 제공합니다.
최종 SWaP 최적화를 위한 HOT 기술
- 150K에서 고온 작동을 지원하며 냉각 시간은 ≤4min
- 컴팩트 크기는 101×101×54mm까지, 가벼운 무게는 단지 570g
풍부한 인터페이스, 쉬운 통합
- 카메라링크/USB3.0/GigE/HDMI/SDI/MIPI/ 광섬유 비디오 출력
- 유연한 RAW/YUV 이미지 데이터 출력
제품 사양
| 모델 | 가빈 GC1210HMF HOT MWIR 냉각 적외선 카메라 코어 |
|---|---|
| 지표 | |
| 결의 | 1280×1024 |
| 픽셀 크기 | 10μm |
| 스펙트럼 반응 | 3.7μm±0.2μm·4.8μm±0.2μm |
| IR 탐지기 NETD ((23°C) | 20mK ((F2) 25mK ((F4) |
| 이미지 처리 | |
| 프레임 속도 | 50Hz |
| 디지털 줌 | 1×에서 8× 연속 디지털 줌 |
| 이미지 방향 | 수평, 수직, 직선으로 뒤집어 |
| 이미지 알고리즘 | DRC, 2D/3D 이미지 소음 감축, EE |
| 전기 특성 | |
| 디지털 비디오 | 표준: DVP 옵션: 카메라링크/USB3.0/GigE/SDI/HDMI/MIPI/일방식 광섬유/다방식 광섬유 |
| 외계 동기화 | 표준: LV-TTL 옵션: RS422/LVDS |
| 의사소통 | 표준: USB2.0/LV-TTL 옵션: RS422/CAN/USB3.0/GigE |
| 전원 공급 | 12V±1V |
| 안정적인 전력 소비 (23°C) | ≤8W |
| 냉각 시간 ((23°C) | ≤4분 |
| 크기 (mm) | 101 × 101 × 54 |
| 무게 (g) | ≤570 |
| 작동 온도 | -40°C~+71°C |
| 광학 렌즈 | 고정 초점: 15mm/F2 연속 확대: 15~300mm/F4 30~500mm/F4 |
산업용 용도
가빈 GC1210HMF 열 적외선 카메라 모듈은 NDT, 환경 모니터링, 장거리 감시, 과학 연구 등 많은 분야에서 널리 사용됩니다.
제품 포트폴리오
다양한 제품 형식
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
열 감수성이란 무엇인가요?
온도 민감도 (Thermal Sensitivity) 는 NETD (Noise Equivalent Temperature Difference) 라고도 불리며, 중파 (MWIR) 및 장파 (LWIR) 온도 영상 카메라를 평가하는 핵심 매개 변수입니다.그것은 열사진 카메라에 의해 측정된 명확성과 직접적으로 관련이 있습니다.온도차의 신호와 소음 비율을 나타내는 수치이며 밀리 켈빈 (mK) 으로 측정됩니다. 열 민감도 값이 작을수록민감도가 높을수록 이미지가 더 명확합니다..
MCT/HgCdTe 탐지기는 뭐죠?
MCT는 HgCdTe라고도 하며, 수은-카드미움-텔루리드 (Mercury-Cadmium-Tellurid) 는 카드미움 텔루라이드 (CdTe) 와 수은 텔루라이드 (HgTe) 의 화학 화합물이며 광탐지기에 사용되는 일반적인 물질이다.MCT/HgCdTe 탐지기는 냉동 환경에서 작동하는 광전도 탐지기가므로 적외선 방사선을 탐지할 수 있습니다.열 센서보다 더 민감합니다.
