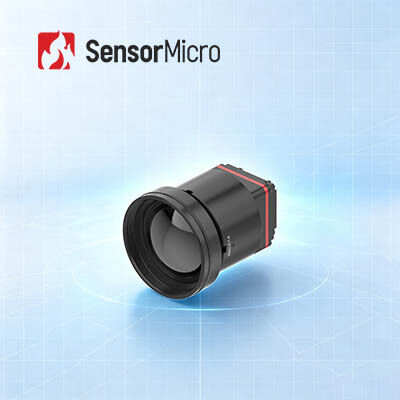

1280x1024 해상도 8μm 픽셀 피치와 30mK NETD를 갖춘 냉각되지 않은 LWIR 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25/30Hz |
| 강조하다 | 비냉각 장파장 적외선 열사진법 모듈,UAV 화물 열사진법 모듈,640x512 비냉각 열 카메라 핵심 |
||
제품 설명
광전지 검사용 비냉각식 LWIR 열 화상 모듈 1280x1024/8μm
제품개요
귀하의 장치를 위한 강력한 메가픽셀 열화상 카메라 코어를 찾고 계십니까? iTL1208 열화상 카메라 코어를 만나보세요. 우리는 전체 1280×1024 8μm 고해상도 열 성능을 12mm 렌즈를 포함해 무게가 35.7g에 불과한 소형 22.6×22.6×34.5mm 모듈로 압축했습니다. 30mK 초저 NETD를 자랑하는 이 적외선 카메라 모듈은 육안으로 감지할 수 없는 가장 희미한 온도 차이도 포착합니다. RAW 및 YUV 출력과 간단한 I2C/직렬 포트 제어 기능을 갖춘 MIPI CSI를 통해 쉽게 연결하고 통합할 수 있습니다. 소방 카메라, 휴대용 검사 도구 또는 모바일 감시 장치 등 무엇을 제작하든 iTL1208 열화상 모듈은 완벽한 경량 열 비전 솔루션입니다.
주요 특징
- 초경량 디자인
22.6×22.6×34.5mm의 컴팩트한 사이즈와 35.7g의 무게(12mm 렌즈 포함)
동급 최고 수준의 통합 - 고감도, 정밀 감지
1280×1024 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다. - 단순화된 개발, 빠른 통합
다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
MIPI CSI 이미지 출력 인터페이스 지원
RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 감지기 표시기 | 민감한 물질: VOx |
| 해상도: 1280×1024 | |
| 픽셀 크기: 8μm | |
| 스펙트럼 응답: 8μm ~ 14μm | |
| 일반적인 NETD: ≤30mK | |
| 이미지 처리 | 디지털 프레임 속도: 25/30Hz |
| 시작 시간: ≤6s | |
| 디지털 비디오: RAW/YUV | |
| 이미지 알고리즘: NUC/3DNR/DNS/DRC/EE | |
| 이미지 디스플레이: 10가지 유형(화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아크틱/레인보우 1/레인보우 2/틴트/블랙 핫) | |
| PC 소프트웨어 | PC 소프트웨어: 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | 표준 외부 인터페이스: 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스: TTL-232/I2C | |
| 디지털 비디오 인터페이스: MIPI-CSI | |
| 공급 전압: 4.5-5.5V | |
| 일반 전력 소비: 1W | |
| 기계 | 크기(렌즈 포함): 5mm 렌즈 포함: 22.6mm×22.6mm×50mm(렌즈 외경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm(렌즈 외경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm(렌즈 외경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm(렌즈 외경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm(렌즈 외경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm(렌즈 외경 Φ43.2mm) |
| 무게(렌즈 포함): 85.5±4.5g(5mm 렌즈 포함) 70.5±3.6g(10mm 렌즈 포함) 35.7±2g(12mm 렌즈 포함) 40.7±2.1g(17mm 렌즈 포함) 71.0±3.6g(25mm 렌즈 포함) 110±5.5g(35mm 렌즈 포함) | |
| 환경 적응성 | 작동 온도: -40℃~+70℃ |
| 보관 온도: -45℃~+85℃ | |
| 습도: 5%~95%, 비응결 | |
| 진동: 5.35grms, 무작위 진동, 3축 | |
| 충격 : Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | |
| 인증: ROHS2.0/REACH | |
| 광학렌즈 | 고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 널리 사용될 수 있습니다.
우리의 장점
- 풍부한 제품 다양성
다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다. - 뛰어난 성능
선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도, 강력한 신뢰성 등 다양한 환경 문제에서 성능을 발휘하도록 설계되었습니다. - 쉬운 통합
다양한 인터페이스 옵션을 통해 통합이 간편해지고 여러 애플리케이션 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
적외선 열화상 촬영의 장점은 무엇인가요?
- 완전한 어둠 속에서도 볼 수 있습니다
- 위장 신분 확인
- 장거리 감지
- 열 분포 감지
- 비접촉식 온도 측정
- 직업인식
- 등
열 민감도란 무엇입니까?
NETD(잡음 등가 온도 차이)라고도 하는 열 감도는 중파(MWIR) 및 장파(LWIR) 열화상 카메라를 평가하기 위한 핵심 매개변수입니다. 이는 열화상 카메라로 측정한 선명도와 직접적인 관련이 있습니다. 이는 온도 차이의 신호 대 잡음 비율을 나타내는 숫자 값이며 밀리켈빈(mK) 단위로 측정됩니다. 열 감도 값이 작을수록 감도가 높아지고 이미지가 더 선명해집니다.
웨이퍼 레벨 패키지, 세라믹 패키지, 메탈 패키지의 차이점은 무엇입니까?
비냉각식 적외선 감지기는 현재 금속 패키징, 세라믹 패키징, 웨이퍼 레벨 패키징으로 구분됩니다. 금속 포장은 세 가지 주요 포장 형태 중 가장 초기이자 최고입니다. 웨이퍼 레벨 패키징은 대량 생산에 적합합니다. 세라믹 포장은 민간 제품 전용 시장에서 더 선호됩니다.
