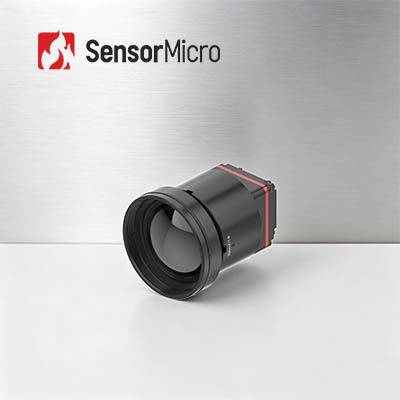

SWaP-C LWIR 1280x1024 해상도의 열 카메라 모듈, 휴대용 기기용으로 8μm 픽셀 피치와 ≤30mK NETD
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25/30Hz |
| 강조하다 | 스왑-C 장파장 적외선 열 카메라 모듈,장파장 적외선 열 카메라 모듈을 윙윙거립니다,열 카메라 핵심 12uM을 윙윙거립니다 |
||
제품 설명
휴대용 장치용 SWaP-C LWIR 1280x1024/8μm 열화상 카메라 모듈
제품개요
iTL1208 열화상 모듈은 소형 하드웨어와 고정밀 열 감지 기능을 결합하여 낮은 SWaP 모바일 시스템 배포용으로 설계된 차세대 비냉각 메가픽셀 적외선 카메라 코어입니다.
이 적외선 카메라 모듈은 초민감 열 감지를 위해 8μm 작은 픽셀 피치, 1280×1024 메가픽셀 해상도 및 30mK 이하의 일반 NETD를 갖춘 프리미엄 이미징 성능을 제공합니다.
소방, 산업 진단, 실외 감시 및 휴대용 모바일 열 장치에 이상적입니다.
주요 특징
- 초경량 디자인- 22.6×22.6×34.5mm의 컴팩트한 사이즈, 35.7g의 무게(12mm 렌즈 포함)로 동급 최고 수준의 통합성
- 고감도, 정밀 감지- 1280×1024 해상도의 8μm 초소형 픽셀 크기로 섬세한 디테일과 선명한 이미지를 제공하며 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지합니다.
- 단순화된 개발, 빠른 통합- 다중 광학 렌즈 옵션, MIPI CSI 이미지 출력 인터페이스 지원, 직렬 포트/I2C를 통한 제어로 RAW 및 YUV 이미지 데이터 출력 지원
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계 | |
| 크기(렌즈 포함) | 5mm 렌즈 포함: 22.6mm×22.6mm×50mm(렌즈 외경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm(렌즈 외경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm(렌즈 외경 Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm(렌즈 외경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm(렌즈 외경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm(렌즈 외경 Φ43.2mm) |
| 무게(렌즈 포함) | 85.5±4.5g(5mm 렌즈 포함) 70.5±3.6g(10mm 렌즈 포함) 35.7±2g(12mm 렌즈 포함) 40.7±2.1g(17mm 렌즈 포함) 71.0±3.6g(25mm 렌즈 포함) 110±5.5g(35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 광전지 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등에 널리 사용될 수 있습니다.
우리 팀
- 깊은 기술 전문성- 칩 설계, 웨이퍼 제조, 패키징 및 테스트, 시스템 통합 전반에 걸쳐 강력한 역량을 갖춘 적외선 센서 기술 연구, 개발 및 응용 분야에서 다년간의 경험
- 혁신과 실제 구현에 중점- 열화상 분야의 기술적 혁신을 주도하고 NETD, SWaP 및 작동 온도의 경계를 지속적으로 넓히기 위해 최선을 다하고 있습니다.
- 다양한 제품 포트폴리오- 다양한 산업 분야를 위한 냉각식 및 비냉각식 솔루션을 모두 포함하는 포괄적인 범위의 적외선 감지 구성 요소
- 엄격한 신뢰성 검증- 장기적인 안정성과 신뢰성을 보장하기 위해 생산 전반에 걸쳐 여러 테스트 절차를 갖춘 강력한 품질 관리 시스템
- 전문 기술 지원- 엔지니어링 팀은 고객의 R&D 및 제품 팀과 긴밀히 협력하여 시스템 통합을 가속화하고 효율성을 향상시킵니다.
자주 묻는 질문
적외선 감지기/열화상 센서란?
적외선파는 인간의 눈으로 볼 수 없습니다. 적외선 감지기/열화상 센서는 적외선과 열 에너지에 반응하여 전기 신호로 변환한 후 가시적인 열화상을 출력하는 광전자 장치입니다.
WLP란 무엇입니까?
WLP는 웨이퍼 레벨 패키지를 의미합니다. MEMS 웨이퍼 전체에 직접 고진공 패키징을 완성한 뒤 스크라이빙과 커팅을 거쳐 하나의 적외선 센서를 만드는 공정이다. 금속 패키지, 세라믹 패키지와 함께 비냉각식 적외선 감지기의 3가지 주요 패키지 형식입니다.
WLP의 장점은 무엇입니까?
WLP IR 감지기는 가전제품 시장에 적외선 기술을 적용할 때 소형화 및 저비용 요구 사항을 충족하도록 특별히 설계되었습니다. 대량 생산 능력을 갖춘 Global Sensor Technology는 이제 신흥 시장에서 더 많은 새로운 애플리케이션을 활성화하기 위해 다양한 WLP 적외선 모듈 솔루션을 제공하고 있습니다.
