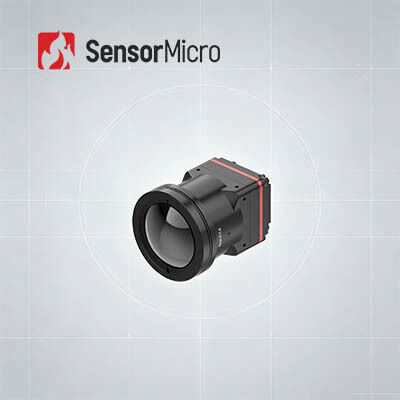

1280x1024 해상도 8μm 픽셀 피치와 30mK NETD ApexCore 적외선 감지기와 함께 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 스펙트럼 범위 | 8~14μm |
|---|---|---|---|
| 전력 소비 | 1W | 일반적인 NETD | 30mK 이하 |
| 프레임 속도 | 25/30Hz | 픽셀 피치 | 8μm |
| 강조하다 | 열 카메라 모듈 12 um을 윙윙거리세요,가벼운 UAV 열 카메라 모듈,UAV 비냉각 열 카메라 핵심 |
||
제품 설명
열화상 카메라 모듈 비냉각식 1280x1024/8μm ApexCore 적외선 검출기
제품개요
SWaP가 제한된 모바일 시스템용으로 제작된 초소형 메가픽셀 적외선 카메라 코어인 iTL1208을 만나보세요. 22.6×22.6×34.5mm 및 35.7g(12mm 렌즈 포함)에 불과한 이 8μm 고해상도 모듈은 NETD가 30mK에 불과한 최고의 열 감도와 최고의 소형화 균형을 유지합니다. 선명한 1280×1024 HD 열 이미지를 제공하는 이 제품은 유연한 렌즈 선택, 표준 MIPI CSI 출력, RAW/YUV 데이터 전송 및 간단한 I2C/직렬 포트 제어 기능을 갖추고 있습니다. 휴대용 장치, 모바일 플랫폼, 보안 감시, 산업 검사 및 구조 임무에 적합합니다. 즉시 통합 가능한 열화상 카메라 코어로 적외선 제품 개발을 단순화하세요.
주요 특징
- 초경량 디자인- 22.6×22.6×34.5mm의 컴팩트한 사이즈, 34.5g의 무게(12mm 렌즈 포함)로 동급 최고 수준의 통합성
- 고감도, 정밀 감지- 1280×1024 해상도의 8μm 초소형 픽셀 크기로 미묘한 온도 차이를 안정적으로 감지하기 위해 일반적인 NETD ≤30mK로 미세한 디테일과 선명한 이미지를 제공합니다.
- 단순화된 개발, 빠른 통합- 다중 광학 렌즈 옵션, MIPI CSI 이미지 출력 인터페이스, 직렬 포트/I2C를 통한 제어가 가능한 RAW 및 YUV 이미지 데이터 출력
제품 사양
| 모델 | iTL1208 |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
우리의 서비스
- 제품 맞춤화:산업별 요구 사항을 충족하도록 구성을 조정하고 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객에게 실습 시스템 설정 및 운영 교육 제공
- 신제품 및 시장을 위한 공동 혁신:혁신적인 적외선 애플리케이션 솔루션을 공동 개발하기 위해 고객과 협력
자주 묻는 질문
적외선 열화상이란 무엇입니까?
자연계에서 온도가 절대 영도(-273℃)보다 높은 모든 물체는 적외선을 방출할 수 있습니다. 적외선 카메라 감지기를 사용하여 대상 자체와 배경 사이의 적외선 복사 온도 차이를 측정하면 열 이미지라고도 하는 다양한 적외선 이미지를 얻을 수 있습니다.
적외선 감지기는 어떻게 작동하나요?
대상에서 방출된 적외선이 열 감지기의 감지 범위에 들어가면 적외선 감지기가 서로 다른 강도의 방사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
냉각형 적외선 감지기의 장점은 무엇입니까?
냉각식 적외선 초점면 검출기는 검출기 듀어 쿨러(ddc)에 의해 제공되는 저온에서 작동합니다. 감도가 높아 비냉각식 적외선 감지기보다 미묘한 온도차를 더 잘 구분할 수 있습니다. 10km 이상 떨어진 매우 먼 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다. 냉각식 검출기의 구조는 매우 복잡하여 비냉각식 검출기에 비해 상대적으로 높은 비용을 초래합니다.
