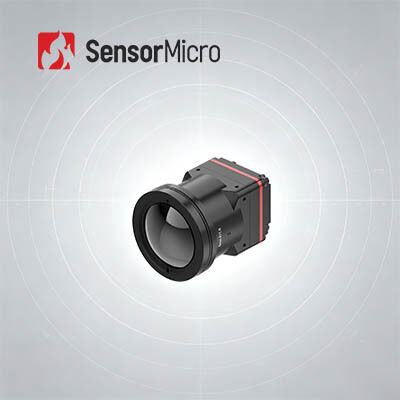

1280x1024 해상도 8μm 픽셀 피치와 8~14μm 스펙트럼 범위의 냉각되지 않은 열영상 모듈
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 픽셀 피치 | 8μm |
|---|---|---|---|
| 프레임 속도 | 25/30Hz | 스펙트럼 범위 | 8~14μm |
| 전력 소비 | 1W | 일반적인 NETD | 30mK 이하 |
| 강조하다 | 방사 분석 비냉각 열사진법 모듈,드론들 비냉각 열사진법 모듈,열 카메라 핵심 14 um |
||
제품 설명
비냉각식 열 화상 모듈 1280x1024/8μm 스펙트럼 범위 8~14μm
차세대 소형 광전 감지 시스템용으로 제작된 iTL1208 플래그십 메가픽셀 적외선 카메라 코어는 획기적인 SWaP 성능 시너지 효과를 달성합니다. 프리미엄 8μm 대형 적외선 감지기 칩을 갖춘 이 정교하게 캡슐화된 모듈은 최소한의 22.6×22.6×34.5mm 인클로저와 35.7g의 초경량 페이로드 내에서 1280×1024 고해상도 열화상을 달성합니다. 초저 30mK NETD 등급과 자체 개발한 지능형 이미지 최적화 알고리즘을 통해 복잡한 저대비 환경에서도 탁월한 정확도로 전체 스펙트럼 열 세부 정보를 복원합니다. 휴대용 정밀 광전 단말기 및 무인 모바일 플랫폼 페이로드에 최적화된 iTL1208은 맞춤형 광학 구성 및 표준 산업용 버스 프로토콜 상호 작용을 지원하여 신뢰할 수 있는 핵심 적외선 비전 기능을 통해 고급 보안, 지능형 산업 검사 및 공공 안전 비상 대응 시스템을 강화합니다.
주요 특징
- 초경량 디자인- 22.6×22.6×34.5mm의 컴팩트한 크기와 34.5g의 무게(12mm 렌즈 포함); 동급 최고 수준의 통합
- 고감도, 정밀 감지- 1280×1024 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지를 제공합니다. 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다.
- 단순화된 개발, 빠른 통합- 다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션이 제공됩니다. MIPI CSI 이미지 출력 인터페이스를 지원합니다. RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 감지기 표시기 |
민감한 물질:소리 해결:1280×1024 픽셀 크기:8μm 스펙트럼 반응:8μm ~ 14μm 일반적인 NETD:30mK 이하 |
| 이미지 처리 |
디지털 프레임 속도:25/30Hz 시작 시간:6초 이하 디지털 비디오:RAW/YUV 이미지 알고리즘:NUC/3DNR/DNS/DRC/EE 이미지 디스플레이:10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 |
표준 외부 인터페이스:34Pin_Connector 인터페이스: BP04SD-34-0065-R0 통신 인터페이스:TTL-232/I2C 디지털 비디오 인터페이스:MIPI-CSI 공급 전압:4.5-5.5V 일반적인 전력 소비:1W |
| 기계 |
크기(렌즈 포함): • 5mm 렌즈 포함: 22.6mm×22.6mm×50mm(렌즈 외경 Φ37mm) • 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm(렌즈 외경 Φ33mm) • 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm(렌즈 외경 Φ26.6mm) • 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm(렌즈 외경 Φ27mm) • 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm(렌즈 외경 Φ33mm) • 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm(렌즈 외경 Φ43.2mm) 무게(렌즈 포함): • 85.5±4.5g(5mm 렌즈 포함) • 70.5±3.6g(10mm 렌즈 포함) • 35.7±2g(12mm 렌즈 포함) • 40.7±2.1g(17mm 렌즈 포함) • 71.0±3.6g(25mm 렌즈 포함) • 110±5.5g(35mm 렌즈 포함) |
| 환경 적응성 |
작동 온도:-40℃~+70℃ 보관 온도:-45℃~+85℃ 습기:5%~95%, 비응결 진동:5.35grms, 무작위 진동, 3축 영향:Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 인증:ROHS2.0/REACH 광학 렌즈:고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
제품 장점
풍부한 제품 다양성- 다양한 배열 해상도, 픽셀 크기, 파장 대역 및 렌즈 옵션 조합을 통해 다양한 애플리케이션에 더 큰 유연성을 제공합니다.
뛰어난 성능- 다양한 환경 문제에서 작동하도록 설계된 선명한 이미징, 컴팩트한 크기, 낮은 전력 소비, 높은 감도 및 강력한 신뢰성.
쉬운 통합- 다양한 인터페이스 옵션으로 통합이 간편해지고 여러 응용 분야에서 신속한 개발이 가능해집니다.
자주 묻는 질문
초점면 배열 적외선 감지기는 어떤 산업에서 사용됩니까?
적외선 초점면 감지기는 열화상 시스템의 핵심 구성 요소로, 물체의 적외선 정보를 감지, 식별 및 분석하는 핵심 요소입니다. 교통, 검사, 보안 모니터링, 기상학, 의학 및 기타 산업 분야에서 광범위한 응용 분야를 보유하고 있습니다.
냉각식 및 비냉각식 적외선 초점면 검출기의 특성은 무엇입니까?
적외선 초점면 검출기는 냉각식 적외선 초점면 검출기와 비냉각식 적외선 초점면 검출기로 나눌 수 있습니다. 냉각식 적외선 감지기는 낮은 온도 진공 환경에서 높은 감도로 작동하며 보다 미묘한 온도 차이를 구별할 수 있는 반면, 비냉각식 적외선 초점면 감지기는 극저온 환경이 필요하지 않으며 실온에서 작동할 수 있습니다.
