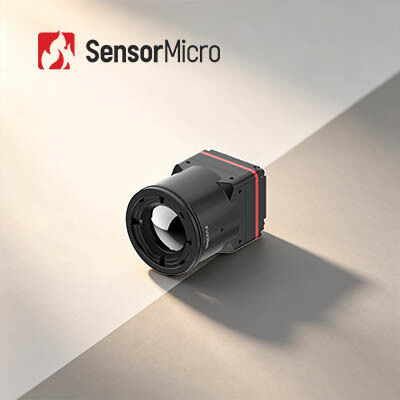

HD 1280x1024 해상도 열영상 모듈, 8μm 픽셀 크기와 30mK 열 민감도
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 일반적인 NETD | 30mK 이하 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 프레임 속도 | 25/30Hz |
| 픽셀 피치 | 12μm | 해결 | 1280x1024 |
| 강조하다 | 열 이미징 모듈 640x512를 윙윙거립니다,산업적 열사진법 모듈 12uM,서모그래피 장파장 적외선 카메라 핵심 |
||
제품 설명
HD 열영상 모듈 1280x1024/8μm 산불 소방용
제품 개요
iTL1208은 SWaP-감각형 모바일 애플리케이션을 위해 특별히 설계된 고 통합 8μm 메가픽셀 적외선 카메라 코어이다. 22.6×22.6×34.5mm의 컴팩트한 차원과 무게는 35mm에 불과하다.7g 12mm 렌즈, 그것은 1280 × 1024 HD 열 영상 및 30mK 높은 열 민감도를 제공합니다. MIPI CSI 인터페이스, RAW / YUV 듀얼 출력 및 연쇄 / I2C 제어,이 쉽게 통합 모듈은 휴대용에 이상적입니다, 보안, 산업, 소방 및 구조 열 촬영 장비.
주요 특징
극히 가벼운 디자인
- 22.6×22.6×34.5mm의 컴팩트 크기와 34.5g의 무게 (12mm 렌즈 포함)
- 이 분야에서 가장 높은 수준의 통합
높은 감수성, 정확 한 감지
- 1280×1024 해상도의 8μm 초소 화소 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다.
- 전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다.
단순화 된 개발, 빠른 통합
- 다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
- MIPI CSI 이미지 출력 인터페이스를 지원
- RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL1208 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 40.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계식 | |
| 크기 (렌즈 포함) | 5mm 렌즈: 22.6mm × 22.6mm × 50mm (렌즈 바깥 지름 Φ37mm) 10mm 렌즈: 22.6mm×22.6mm×45.3mm (렌즈 바깥 지름 Φ33mm) 12mm 렌즈: 22.6mm×22.6mm×34.5mm (렌즈 바깥 지름 Φ26.6mm) 17mm 렌즈: 22.6mm×22.6mm×35.4mm (렌즈 바깥 지름 Φ27mm) 25mm 렌즈: 22.6mm×22.6mm×44.2mm (렌즈 바깥 지름 Φ33mm) 35mm 렌즈: 22.6mm×22.6mm×50.9mm (렌즈 바깥 지름 Φ43.2mm) |
| 무게 (렌즈 포함) | 85.5±4.5g (5mm 렌즈와 함께) 70.5±3.6g (10mm 렌즈와 함께) 35.7±2g (12mm 렌즈) 40.7±2.1g (17mm 렌즈) 71.0±3.6g (25mm 렌즈와 함께) 110±5.5g (35mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 5/10/12/17/25/35mm |
산업용 용도
iTL1208 열영상 모듈은 산림 화재 소방, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
맞춤형 서비스
- 제품 사용자 정의:산업별 요구사항을 충족시키기 위해 구성 및 알고리즘을 조정합니다.
- 현장 기술 지원 및 교육:핵심 고객들에게 실제 시스템 설정 및 운영 교육을 제공
- 새로운 제품과 시장을 위한 공동 혁신:고객과 협력하여 혁신적인 적외선 애플리케이션 솔루션을 공동 개발
자주 묻는 질문
적외선 온도학이란 무엇인가요?
온도 촬영은 물체 표면 온도 검출을 기반으로 한 새롭고 효과적인 비침습 진단 방법입니다.물체 에서 방출 되는 적외선 (IR) 방사선은 열 분포 지도 의 형태로 기록 되고 시각화 된다.
적외선 온도 촬영 은 무엇 에 사용 될 수 있습니까?
적외선 열영화는 가정 검사, 구조적 결함, 전기 장애, 기계적 장애, 사람과 동물의 생리학적 변화 등을 결정하는 데 사용될 수 있습니다.
적외선 온도 촬영의 장점 은 무엇 입니까?
파괴적이지 않은 테스트를 위해:
- 테스트가 간단하고 손상없이 빠르게 반응합니다.
- 비용 절감, 업무 효율성 향상, 인력과 장비 절감
- 인체에서 숨겨진 문제를 찾는 데 매우 효과적입니다.
- 방사선과 통증 없이 100% 안전합니다.
- 초기 건강 검진을 위한 이상적인 도구
