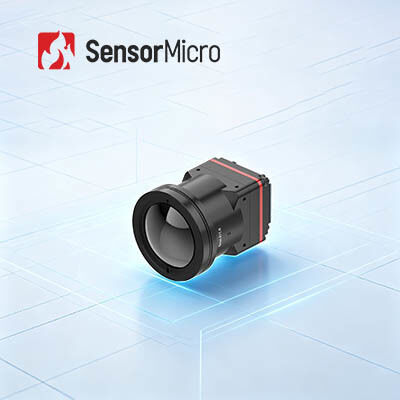

장거리 보안을 위한 30mK 이하 NETD의 1280x1024 해상도 8μm 픽셀 크기 LWIR 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 | 전력 소비 | 1W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 8μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25/30Hz |
| 강조하다 | 작은 장파장 적외선 열 카메라 핵심,열 카메라 핵심은 드론들과 결합했습니다,12uM 비냉각 열 모듈 |
||
제품 설명
LWIR 1280x1024 8μm 열 카메라 코어 장거리 보안 카메라에 통합
제품 개요
iTL1208 적외선 카메라 코어는 1280x1024 / 8μm 웨이퍼 레벨 패키지 (WLP) 적외선 열 탐지기를 통합합니다.이 냉각되지 않은 LWIR 열영상 모듈은 8 ~ 14μm의 스펙트럼 범위 내에서 작동합니다..
iTL1208은 차세대 SWaP 최적화를 위해 설계된 컴팩트 8μm 메가픽셀 적외선 카메라 코어입니다. 22.6 * 22.6 * 34.5 mm의 크기와 무게는 35.7g에 불과합니다.성능을 손상시키지 않고 뛰어난 휴대성을 제공합니다..
메가 픽셀 대형 형식 탐지기를 탑재한 iTL1208는 산업 선도적인 8μm 픽셀 크기로 고화질 열 영상을 제공하여 더 높은 통합 밀도를 제공합니다.30mK로 NETD를 낮추고 고급 이미지 최적화 알고리즘으로 향상되었습니다.특히 휴대용 장치 및 모바일 플랫폼을 위해 설계되었으며 보안 감시, 산업 검사, 소방,구조작업, 그리고 콤팩트하지만 고해상도 열영상을 필요로 하는 다른 응용 프로그램.
주요 특징
극히 가벼운 디자인
- 22.6*22.6*34.5mm의 콤팩트 크기와 34.5g의 무게 (12mm 렌즈 포함)
- 이 분야에서 가장 높은 수준의 통합
높은 감수성, 정확 한 감지
- 1280 * 1024 해상도를 가진 8μm 초소규모 픽셀 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다.
- 전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다.
단순화 된 개발, 빠른 통합
- 다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
- MIPI CSI 이미지 출력 인터페이스를 지원
- RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL1208 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 1280*1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 40.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계식 | |
| 크기 (렌즈 포함) | 5mm 렌즈: 22.6mm*22.6mm*50mm (렌즈 바깥 지름 Φ37mm) 10mm 렌즈: 22.6mm*22.6mm*45.3mm (렌즈 바깥 지름 Φ33mm) 12mm 렌즈: 22.6mm*22.6mm*34.5mm (렌즈 바깥 지름Φ26.6mm) 17mm 렌즈: 22.6mm*22.6mm*35.4mm (렌즈 바깥 지름 Φ27mm) 25mm 렌즈: 22.6mm*22.6mm*44.2mm (렌즈 바깥 지름 Φ33mm) 35mm 렌즈: 22.6mm*22.6mm*50.9mm (렌즈 바깥 지름 Φ43.2mm) |
| 무게 (렌즈 포함) | 85.5±4.5g (5mm 렌즈와 함께) 70.5±3.6g (10mm 렌즈와 함께) 35.7±2g (12mm 렌즈) 40.7±2.1g (17mm 렌즈) 71.0±3.6g (25mm 렌즈와 함께) 110±5.5g (35mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 5/10/12/17/25/35mm |
산업용 용도
iTL612/R 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 널리 사용될 수 있습니다.
회사 프로파일
센서마이크로 (SensorMicro) 는 단순하지만 강력한 신념으로 설립되었습니다. 혁신은 현실 세계의 요구를 충족시켜야 합니다.
센서미크로라는 것은 사람들이나 시스템들이 표면을 넘어서, 그 밑에 있는 패턴, 문제, 그리고 가능성을 볼 수 있도록 하기 위해 존재합니다.
보이지 않는 열을 가시적인 사실로 바꾸면 산업이 더 똑똑한 결정을 내리고 가장 중요한 것을 보호하고 복잡성을 명확하게 탐색할 수 있도록 돕습니다.
자율적으로 만들어지고 고객만 중요하게 생각하는 것이 센서마이크로의 성공의 확실한 요인이 되었습니다.우리는 모든 전선에서 공격했습니다. 보안에서소방, 산업 검사, 의료 및 기계 비전환경 모니터링 및 탄소 중립성의 주요 측면 - 파트너가 지능형 적외선 감지의 잠재력을 최대한 발휘하도록 돕는, 그리고 삶의 점들을 연결합니다.
우리는 적외선 기술회사 이상의 기업입니다. 우리는 지속가능하고 윤리적이고 인간 중심의 미래를 만들기 위해 헌신하는 사람들의 공동체입니다.우리가 만든 혁신의 모든 픽셀은, 권한을 부여하고, 봉사합니다.
자주 묻는 질문
냉각되지 않은 적외선 탐지기의 장점은 무엇입니까?
냉각되지 않은 적외선 초점 평면 탐지기는 냉각 장치가 필요하지 않습니다. 방 온도에서 작동 할 수 있으며 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명,낮은 비용 등.
당신의 응용 프로그램에 대한 적외선 감지기 / 열 모듈에 대한 주요 고려 사항은 무엇입니까?
- 탐지기의 해상도
- 픽셀 크기
- NETD
- 이미지 품질
- 렌즈 옵션
- 전력 소비
- 크기와 무게
- 기계 및 전기 인터페이스
- 예산
열영상 촬영에 적합한 위색을 선택하는 방법
- 회색 흰색은 작은 온도 차이와 함께 표적에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 하는 장면에 더 적합합니다.
- 철색은 전력 산업의 표준 색상 패러다임입니다.
- 참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
