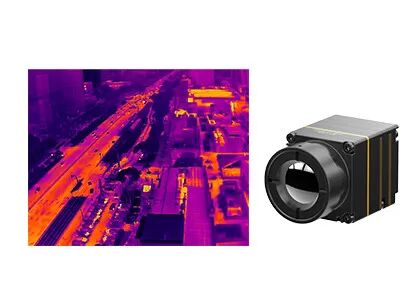

드론에 통합된 작은 LWIR 열 카메라 코어 640x512 12μm
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | 40mK 이하 | 프레임 속도 | 30Hz |
| 강조하다 | 작은 장파장 적외선 열 카메라 핵심,열 카메라 핵심은 드론들과 결합했습니다,12uM 비냉각 열 모듈 |
||
제품 설명
TWIN612 열영상 모듈
작은 LWIR 640x512 12μm 열 카메라 코어 드론에 통합
제품 설명
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외선 열 탐지기를 통합합니다.그것은 8 ~ 14μm의 스펙트럼 범위의 드론을위한 냉각되지 않은 LWIR 방사선 열 촬영 모듈입니다..
iTL612 열 카메라 모듈은 선명하고 선명한 이미지 프레젠테이션, 컴팩트 크기와 저렴한 비용으로 특징입니다. 완전히 최적화 된 SWaP를 위해 지향됩니다.iTL612R 냉각되지 않은 열 모듈은 제한된 공간에서 적외선 시스템 통합을위한 신뢰할 수있는 솔루션을 제공합니다.그것의 콤팩트 구조는 동일한 사양 모듈의 최고 수준에 도달했습니다.그것은 또한 산업 온도 측정을 위해 -20 °C ~ 550 °C에서 측정 범위와 함께 선택적 온도 기능이 있습니다..
iTL612 열 모듈은 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진,경찰 조사구조, 산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
• 크기: 21mm × 22.3mm × 27.3mm (9.1mm 렌즈와 함께)
무게: 20.8g±1.5g (9.1mm 렌즈와 함께)
• 0.7W 이하의 낮은 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612/R |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±3°C 또는 ±3% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 21×22.3×27.3 (9.1mm 렌즈) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈와 함께) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612/R 열영상 모듈은 UAV 유료 화물과 웨어러블 장치에 통합될 수 있어예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
회사 프로파일
센서마이크로 (SensorMicro) 는 단순하지만 강력한 신념으로 설립되었습니다. 혁신은 현실 세계의 요구를 충족시켜야 합니다.
센서마이크로 (SensorMicro) 는 사람과 시스템들이 표면을 넘어 숨겨진 패턴과 문제 그리고 가능성을 볼 수 있도록 하기 위해 존재합니다.
보이지 않는 열을 가시적인 사실로 바꾸면 산업이 더 똑똑한 결정을 내리고 가장 중요한 것을 보호하고 복잡성을 명확하게 탐색할 수 있도록 돕습니다.
자율적으로 만들어지고 고객만 중요하게 생각하는 것이 센서마이크로의 성공의 확실한 요인이 되었습니다.우리는 보안에서 모든 전선에서 전격적으로 공격했습니다.소방, 산업 검사, 의료 및 기계 비전환경 모니터링 및 탄소 중립성의 주요 측면, 그리고 삶의 점들을 연결합니다.
우리는 적외선 기술회사 이상의 기업입니다. 우리는 지속가능하고 윤리적이고 인간 중심의 미래를 만들기 위해 헌신하는 사람들의 공동체입니다.우리가 만들어내는 혁신의 모든 픽셀은, 권한을 부여하고, 봉사합니다.
자주 묻는 질문
1냉각되지 않은 적외선 탐지기의 장점은 무엇입니까?
냉각되지 않은 적외선 초점 평면 탐지기는 냉각 장치가 필요하지 않습니다. 방 온도에서 작동 할 수 있으며 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명,낮은 비용 등.
2당신의 응용 프로그램에 대한 적외선 탐지기 / 열 모듈에 대한 주요 고려 사항은 무엇입니까?
--- 탐지기의 해상도
- 픽셀 크기
---NETD
---사진 품질
--- 렌즈 옵션
---전력 소비
--- 크기와 무게
---기계 및 전기 인터페이스
---예산
3열영상 촬영에 적합한 색을 어떻게 선택할 수 있을까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
