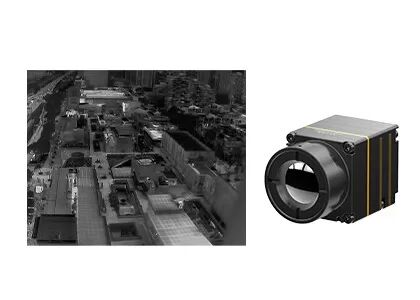

샤프 열화상 LWIR 적외선 카메라 모듈 640x512 12µm 드론용
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 장파장 적외선 적외선 카메라 모듈 640x512,날카로운 열사진법 적외선 카메라 모듈,12uM 드론들 열 카메라 핵심 |
||
제품 설명
TWIN612 열영상 모듈
선명한 열영상 LWIR 640x512 드론용 12μm 적외선 카메라 모듈
제품 설명
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지 (WLP) 적외선 열 탐지기를 통합합니다.그것은 8 ~ 14μm의 스펙트럼 범위의 드론을위한 냉각되지 않은 LWIR 방사선 열 촬영 모듈입니다..
iTL612 열 카메라 모듈은 선명하고 선명한 이미지 프레젠테이션, 컴팩트 크기와 저렴한 비용으로 특징입니다. 완전히 최적화 된 SWaP를 위해 지향됩니다.iTL612R 냉각되지 않은 열 모듈은 제한된 공간에서 적외선 시스템 통합을위한 신뢰할 수있는 솔루션을 제공합니다.그것의 콤팩트 구조는 동일한 사양 모듈의 최고 수준에 도달했습니다.그것은 또한 산업 온도 측정을 위해 -20 °C ~ 550 °C에서 측정 범위와 함께 선택적 온도 기능이 있습니다..
iTL612 열 모듈은 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진,경찰 조사구조, 산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
• 크기: 21mm × 22.3mm × 27.3mm (9.1mm 렌즈와 함께)
무게: 20.8g±1.5g (9.1mm 렌즈와 함께)
• 0.7W 이하의 낮은 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612/R |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±3°C 또는 ±3% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 21×22.3×27.3 (9.1mm 렌즈) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈와 함께) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612/R 열영상 모듈은 UAV 유료 화물과 웨어러블 장치에 통합될 수 있어예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
표준화 된 서비스
전체 문서: 제품 설명서, 설치 가이드, 선택 참조. 추측 없이 시작 합니다.
개발 및 테스트 지원: 샘플 통합 테스트, 성능 평가 및 매개 변수 검증이 용이해졌습니다.
고급 개발자 툴킷: SDK, API, 알고리즘 및 디버깅 도구
원격 기술 지원: 24시간 24시간 지원
보증: 오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복하기 위해.
자주 묻는 질문
1적외선 탐지기의 해상도를 어떻게 선택해야 할까요?
그것은 당신의 제품의 실제 필요와 응용에 달려 있습니다. 그리고 가격은 또한 고려해야 하는 요소입니다.당신은 낮은 해상도의 적외선 탐지기를 선택할 수 있습니다, 예를 들어 120x90, 256x192, 400x300. 원격 모니터링과 같은 특정 용도로 매우 명확한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 검출기를 선택할 수 있습니다.
2열사진 촬영에 적합한 색을 어떻게 선택해야 할까요?
- 회색 흰색은 작은 온도 차이를 가진 목표물에 더 적합합니다
- 빨간색과 파란색은 문제점을 찾아야 할 장면에 더 적합합니다.
- 철색은 에너지 산업의 표준 색상 패러다임입니다.
참고: 어떤 팔레트를 선택하든, 열 온도는 전혀 변하지 않습니다.
3적외선 열 카메라 렌즈를 어떻게 선택합니까?
- 표준 렌즈는 적절한 거리에서 정상적인 표적을 만날 수 있습니다.
- 텔레 렌즈의 경우, 그것은 상대적으로 작은 목표물을 위해 적합 하 고 먼 거리에서 볼 필요가
- 가까운 거리에서 물체를 더 자세히 보기 위해서는 광각 렌즈가 더 좋습니다.
- 맥로 렌즈는 칩 회로처럼 가까운 거리에서 매우 얇은 표적을 볼 수 있습니다.
