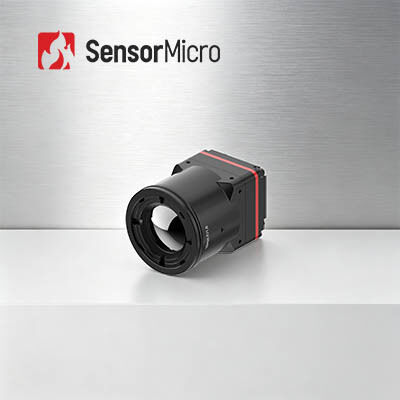

울트라 클리어 1280x1024 해상도 LWIR 적외선 카메라 모듈, 픽셀 피치 8μm 및 NETD ≤30mK
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 픽셀 피치 | 8μm | 해결 | 1280x1024 |
|---|---|---|---|
| 전력 소비 | 1W | 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | 30mK 이하 | 프레임 속도 | 25/30Hz |
| 강조하다 | 장파장 적외선 적외선 카메라 모듈 640x512,날카로운 열사진법 적외선 카메라 모듈,12uM 드론들 열 카메라 핵심 |
||
제품 설명
매우 선명한 열화상 LWIR 적외선 카메라 모듈 1280x1024/8μm
제품개요
iTL1208 메가픽셀 적외선 카메라 코어는 최신 열화상 하드웨어에 대한 SWaP 최적화를 재정의합니다. 최고 수준의 휴대성: 22.6×22.6×34.5mm의 작은 크기에 35.7g(12mm 렌즈 포함)에 불과하며 동급 메가픽셀 적외선 모듈 중 통합 수준이 최고 수준입니다. 최고의 감지 성능: 업계 표준 8μm 초소형 픽셀 크기, 1280×1024 풀 메가픽셀 해상도 및 30mK 이하의 초저 NETD는 일반 열화상 카메라에서는 볼 수 없는 작은 온도 차이를 찾아냅니다. 간편한 배포: 다양한 렌즈 호환성, 범용 MIPI 출력, 듀얼 RAW/YUV 데이터 모드 및 듀얼 채널 제어 프로토콜. 감시, 산업 테스트 및 비상 대응 시나리오에서 탁월한 성능을 발휘하려면 iTL1208로 열 장치를 업그레이드하십시오.
주요 특징
- 초경량 디자인
- 22.6×22.6×34.5mm의 컴팩트한 사이즈와 34.5g의 무게(12mm 렌즈 포함)
- 동급 최고 수준의 통합
- 고감도, 정밀 감지
- 1280 × 1024 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
- 일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다.
- 단순화된 개발, 빠른 통합
- 다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
- MIPI CSI 이미지 출력 인터페이스 지원
- RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 1280×1024 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 25/30Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| PC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/I2C |
| 디지털 비디오 인터페이스 | MIPI-CSI |
| 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W |
| 기계 | |
| 크기(렌즈 포함) | 5mm 렌즈 포함: 22.6mm×22.6mm×50mm(렌즈 외경 Φ37mm) 10mm 렌즈 포함: 22.6mm×22.6mm×45.3mm(렌즈 외경 Φ33mm) 12mm 렌즈 포함: 22.6mm×22.6mm×34.5mm(렌즈 외경Φ26.6mm) 17mm 렌즈 포함: 22.6mm×22.6mm×35.4mm(렌즈 외경 Φ27mm) 25mm 렌즈 포함: 22.6mm×22.6mm×44.2mm(렌즈 외경 Φ33mm) 35mm 렌즈 포함: 22.6mm×22.6mm×50.9mm(렌즈 외경 Φ43.2mm) |
| 무게(렌즈 포함) | 85.5±4.5g(5mm 렌즈 포함) 70.5±3.6g(10mm 렌즈 포함) 35.7±2g(12mm 렌즈 포함) 40.7±2.1g(17mm 렌즈 포함) 71.0±3.6g(25mm 렌즈 포함) 110±5.5g(35mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 5/10/12/17/25/35mm |
산업용 애플리케이션
iTL1208 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
표준화된 서비스
- 완전한 문서:제품 매뉴얼, 설정 가이드, 선택 참고 자료입니다. 추측 없이 시작해보세요.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개변수 검증이 쉬워졌습니다.
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
- 원격 기술 지원:연중무휴 24시간 지원 - 중요한 문제에 대한 빠른 응답과 적시 해결.
- 보증:최적의 성능을 복원하기 위해 순정 부품과 엄격한 프로세스 준수.
자주 묻는 질문
1. 적절한 적외선 감지기 해상도를 선택하는 방법은 무엇입니까?
이는 제품의 실제 요구 사항과 응용 프로그램에 따라 달라지며 가격도 고려해야 할 요소입니다. 이미지 품질이 높지 않으면 120x90, 256x192, 384x288과 같은 낮은 해상도의 적외선 감지기를 선택할 수 있습니다. 원격 모니터링과 같은 특별한 목적을 위해 매우 선명한 이미지가 필요한 경우 1280x1024의 고해상도 적외선 감지기를 선택할 수 있습니다.
2. 열화상에 적합한 의사 색상을 선택하는 방법은 무엇입니까?
- 온도차가 작은 대상에는 회색 흰색이 더 적합합니다.
- 문제점을 찾아야 하는 장면에는 빨간색과 파란색이 더 적합합니다.
- 아이언 레드는 전력 산업의 표준 색상 팔레트입니다.
참고: 어떤 팔레트를 선택하더라도 열 온도는 전혀 변하지 않습니다.
3. 적합한 적외선 열화상 카메라 렌즈를 선택하는 방법은 무엇입니까?
- 표준렌즈는 적절한 거리로 일반 목표물을 만날 수 있습니다.
- 망원렌즈의 경우 상대적으로 작은 대상물과 먼 거리에서 관찰해야 하는 대상물에 적합합니다.
- 가까운 거리에 있는 물체를 더 자세히 보려면 광각렌즈를 사용하는 것이 좋습니다.
- 매크로 렌즈는 칩 회로와 같이 아주 작은 물체를 가까운 거리에서 보기 위한 것입니다.
