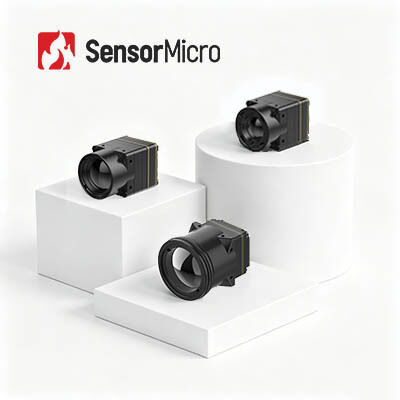

소형 냉각되지 않은 열 카메라 모듈, 해상도 640x512 8μm 픽셀 피치 및 ≤30mK NETD 민감도
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.4W |
|---|---|---|---|
| 프레임 속도 | 30/50Hz | 스펙트럼 범위 | 8~14μm |
| 일반적인 NETD | 30mK 이하 | 픽셀 피치 | 8μm |
| 강조하다 | 전형적 비냉각 열 카메라 모듈,드론들 비냉각 열 카메라 모듈,드론 열 카메라 640x512 |
||
제품 설명
작은 냉각되지 않은 열 카메라 모듈 640x512/8μm NETD 30mk
제품 개요
작은 크기, 강력한 성능 이 iTL608 미니어처 열 카메라 코어와 만나보세요. 이 엄지손가락 크기의 열영상 모듈은 무게는 6.7 그램에 불과합니다.초소형 차원 및 휴대용 장치 내장용 최상위 통합을 특징으로하며전문적인 VOx 검출기, 640×512의 선명한 해상도와 ≤30mK 초고도의 민감도를 탑재하여 맨눈으로 볼 수 없는 미묘한 온도 차이를 감지합니다. 빠른 6s 시작을 즐기세요.부드러운 듀얼 프레임 레이트-40°C에서 +70°C까지 안정적으로 작동할 수 있도록 설계되었으며 다재다능한 인터페이스 옵션과 유연한 개발을 지원합니다.완벽하게 맞는 휴대용 열사진기, 보안 모니터링 및 하루 종일 야간 시각 응용 프로그램.
주요 특징
극히 가벼운 디자인
- 13 × 13 × 18.3mm의 콤팩트 크기와 6.7 ± 1.5g의 무게 (6mm 렌즈 포함)
- 이 분야에서 가장 높은 수준의 통합
높은 감수성, 정확 한 감지
- 640 × 512 해상도의 8μm 초소 화소 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다.
- 전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다.
단순화 된 개발, 빠른 통합
- 다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
- MIPI/USB 2.0/BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.656
- RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30/50Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI / USB2.0 / BT656 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계식 | |
| 크기 (렌즈 포함) | 6mm 렌즈: 13 × 13 × 18.3 mm (렌즈 바깥 지름 Φ12.3 mm) 8.7mm 렌즈: 13 × 13 × 19.8 mm (렌즈 바깥 지름 Φ15.6 mm) 16.7mm 렌즈: 13 × 13 × 27.9 mm (렌즈 바깥 지름 Φ22.2 mm) 30mm 렌즈: 13 × 13 × 39 mm (렌즈 바깥 지름 Φ36 mm) |
| 무게 (렌즈 포함) | 6.7±1.5g (6mm 렌즈) 7.5±1.5g (8.7mm 렌즈) 17±1.5g (16.7mm 렌즈) 42.7±1.5g (30mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 6/8.7/16.7/30mm |
산업용 용도
iTL608 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
온스톱 열영상 솔루션
- 높은 민감도와 뛰어난 성능
- 적외선 산업에서 세계 최고의 기술
- 사용 가능한 다양한 적외선 탐지기
- 다른 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기
- 빠른 배송을 보장하기 위한 대량 생산
- 연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
1열영상을 차단할 수 있나요?
하지만 적외선은 벽을 통과할 수 없고 유리도 적외선을 차단할 수 있습니다.온도 영상을 차단하기 위해 유리나 벽 뒤에 숨을 수 있습니다..
2. 위조색 - 라바
라바의 위조 색상에서는 흰색은 높은 온도를 나타내고 어두운 빨간색은 낮은 온도를 나타냅니다. 전체 색상은 따뜻한 색상을 사용합니다.그것은 인간의 시각 관측에 더 적합합니다..
3DRI 범위는 뭐죠?
적외선 탐지기가 특정 목표물의 이미지를 생성 할 수있는 거리를 측정하는 수단이며 탐지 범위, 인식 범위, 식별 범위로 나눌 수 있습니다.
D (탐지): 배경에서 물체를 구별하는 능력
R (인식): 물체 클래스를 분류할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인): 사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고 픽셀 크기는 d이고 선 쌍의 수는 n이라고 가정하면 볼거리 L=H×f/(2n×d)
