드론용 전형적인 냉각되지 않은 열 카메라 모듈 640x512 30Hz NETD 40mk
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 전형적 비냉각 열 카메라 모듈,드론들 비냉각 열 카메라 모듈,드론 열 카메라 640x512 |
||
제품 설명

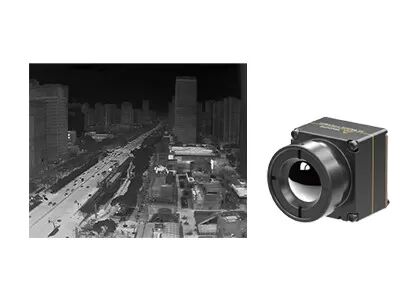

비냉각 640x512 12μm 열화상 카메라 모듈 (드론용) 일반 NETD≤40mk
제품 설명
iTL612R 적외선 카메라 코어는 640x512 / 12μm 웨이퍼 레벨 패키지(WLP) 적외선 열 감지기를 통합합니다. 8~14μm의 스펙트럼 범위를 가진 드론용 비냉각 LWIR 방사 열화상 모듈입니다.
iTL612 열화상 카메라 모듈은 선명하고 깨끗한 이미지, 소형 크기, 저렴한 비용을 특징으로 합니다. 완전히 최적화된 SWaP를 위해 설계된 iTL612R 비냉각 열 모듈은 제한된 공간에서 적외선 시스템 통합을 위한 안정적인 솔루션을 제공합니다. 소형 구조는 동일 사양 모듈의 최고 수준에 도달했습니다. 또한 산업 온도 측정을 위해 -20℃~550 ℃의 측정 범위를 가진 선택적 열화상 기능을 갖추고 있습니다.
iTL612 열 모듈은 예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 예방, 도시 안전 등의 분야를 위해 특별히 개발되었습니다.
주요 특징
소형 및 경량 설계
• 크기: 21mm×22.3mm×27.3mm (9.1mm 렌즈 포함)
• 무게: 20.8g±1.5g (9.1mm 렌즈 포함)
• 0.7W의 낮은 전력 소비
선명한 이미지 및 정확한 방사 측정
• 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK 지원
• 지역, 지점 및 등온 온도 측정 지원
쉬운 통합을 위한 다양한 인터페이스
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 직렬 포트 제어
제품 사양
| 모델 | iTL612/R |
| IR 감지기 성능 | |
| 감지 재료 | 바나듐 산화물 |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비균일성 보정(NUC) 3D 노이즈 감소(3DNR) 노이즈 제거(DNS) 동적 범위 압축(DRC) 가장자리 향상(EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/가상 색상 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기적 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V(51), (HRS, Male) |
| USB 확장 보드 | Type-C |
| 통신 인터페이스 | RS232-TTL/USB2.0 |
| 디지털 비디오 인터페이스 | CMOS8/USB2.0 |
| 공급 전압 | 3.3V±0.1V VDC |
| 일반 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확도 | ±3°C 또는 ±3% (@23℃±3℃) 중 큰 값 |
| 지역 온도 측정 | 출력 지역 온도의 최대값, 최소값 및 평균값 지원 |
| SDK | Windows/Linux/ARM 지원; 회색에서 온도로의 비디오 스트림 분석 및 변환 달성 |
| 물리적 특성 | |
| 크기(mm) | 21×22.3×27.3 (9.1mm 렌즈 포함) |
| 무게 | 20.8g±1.5g (9.1mm 렌즈 포함) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반정현파, 40g/11ms, 3축 6방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택적 렌즈 | 고정 초점 비열화: 9.1mm |
산업 응용 분야
iTL612/R 열화상 모듈은 UAV 페이로드 및 웨어러블 장치에 통합될 수 있으며, 다음과 같은 분야에서 널리 사용됩니다.예측 유지 보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 수사, 구조 및 구호, 산불 예방, 도시 안전 등.
원스톱 열화상 솔루션
높은 감도와 뛰어난 성능
적외선 산업 분야의 세계 선도 기술
다양한 적외선 감지기 사용 가능
다양한 형식 및 픽셀 크기의 비냉각 및 냉각 lR 감지기
빠른 배송을 보장하는 대량 생산
수백만 개의 감지기를 생산할 수 있는 세 개의 생산 라인.
FAQ
1. 열화상을 차단할 수 있습니까?
대부분의 경우, 할 수 없습니다. 하지만 적외선은 벽을 통과할 수 없으며, 유리는 IR을 차단할 수 있습니다. 따라서 감지되지 않으려면 유리나 벽 뒤에 숨어 열화상을 차단할 수 있습니다.
2. 가상 색상 - 용암
용암 가상 색상에서 흰색은 고온을 나타내고 어두운 빨간색은 저온을 나타냅니다. 전체 팔레트는 따뜻한 색상을 사용합니다. 초고온 대상의 경우, 인간의 시각적 보기에 더 적합합니다.
3. DRI 범위란 무엇입니까?
적외선 감지기가 특정 대상의 이미지를 생성할 수 있는 거리를 측정하는 수단이며, 감지 범위, 인식 범위, 식별 범위로 나눌 수 있습니다.
D(감지): 배경에서 객체를 구별하는 능력
R(인식): 객체 클래스(동물, 인간, 차량, 보트 등)를 분류하는 능력
I(식별): 객체를 자세히 설명하는 능력(모자를 쓴 남자, 사슴, 지프 등)
Johnson의 기준에 따르면, DRI 거리에서 대상 세부 정보가 보일 확률이 50%일 때, 대상의 최소 선 쌍 수는 1:3:6(또는 1:4:8)이고, 해당 최소 픽셀 수는 2:6:12(또는 2:8:16)입니다.
대상 직경이 H이고, 초점 거리가 f이고, 픽셀 크기가 d이고, 선 쌍 수가 n이라고 가정하면, 시야 거리 L=H×f/(2n×d)
