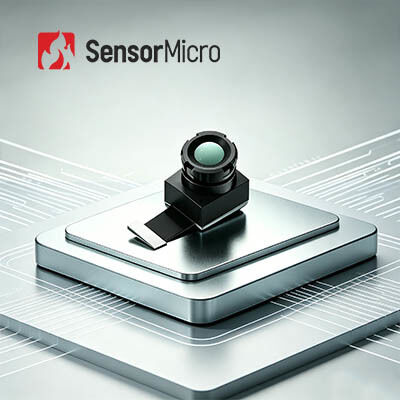

냉각되지 않은 LWIR 열카메라 모듈 256x192 해상도 12μm 픽셀 크기와 스마트 홈의 ±2°C 정확도
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TIMO212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 온도 측정 정확도 | ±2C 또는 ±2% | 온도 측정 범위 | -20℃~+550℃ |
|---|---|---|---|
| 초점 모드 | 초점이 맞지 않음 | 출력 데이터 | 14비트 원시 |
| 해결 | 256*192 | ||
| 강조하다 | LWIR 열화상 카메라 모듈 256x192,스마트 홈 열화상 카메라 모듈 12um,12um LWIR 열화상 카메라 코어 |
||
제품 설명
스마트 홈용 256x192 12μm의 냉각되지 않은 LWIR 열 카메라 모듈
제품 개요
TIMO212 LWIR thermal imaging camera core integrates 256x192/12μm focal plane array (FPA) uncooled VOx infrared detector and features an optional thermographic function with measurement range from -20℃ to 550℃ for industrial temperature measurement.
모바일 터미널, 기기 및 미터 및 사물 인터넷 (IoT) 애플리케이션을 포함한 다양한 분야에 대한 통합을 위해 설계되었습니다.이 제품은 예외적인 소형화와 극히 낮은 전력 소비를 제공합니다다양한 응용 시나리오에서 다양한 관측 각도 및 이미지 품질의 요구 사항을 충족시키기 위해 여러 필드 오브 뷰 렌즈 옵션을 지원합니다.
주요 특징
- 최후 SWaP-C 최적화를 가진 초소형 모듈- 웨이퍼 레벨 포켓 디렉터 + 웨이퍼 레벨 광학 + 마이크로 전자 밸브 셔터최대 비용 효율성을 갖춘 기본적인 열영상 기능을 가능하게 하는 가장 작은 적외선 열 모듈콤팩트한 크기, 가벼운 무게, 낮은 전력 소비 미니어처 장치에 통합하기에 이상적입니다.
- 유연 한 광학 옵션, 정확 한 온도 측정- 다양한 애플리케이션 요구를 충족시키기 위해 광각과 텔레 포토를 포함한 여러 렌즈 옵션이 제공됩니다. ± 2°C까지의 정확도로 고정도 온도 측정지역 및 전체 프레임 온도 모니터링을 지원합니다..
- 쉬운 통합, 빠른 발전- 다양한 임베디드 플랫폼과 호환되는 DVP 이미지 인터페이스를 지원합니다. RoHS 2.0 환경 표준을 준수합니다.
제품 사양
| 사양 | 세부 사항 |
|---|---|
| 모델 | TIMO212 |
| 결의 | 256x192 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8-14μm |
| 초점 모드 | 집중력 없는 것 |
| 렌즈 옵션 (HFOV/FL) | 170.5°/10mm 25°/7mm 56°/3.2mm 90°/2.1mm |
| 무게 | 50.4g입니다. 0.4g입니다. 0.4g입니다. |
| 크기 (FPC 없이) | 16×14×18mm 16×14×14.6mm 14×12×9.8mm 16×14×15.6mm |
| PIN 번호 수 | 40PIN |
| 출력 데이터 | 14비트 RAW |
| 프레임 속도 | 온도 25Hz, 영상 50Hz |
| 온도 측정 범위 | -20°C ~ +550°C (-20°C ~ +150°C) |
| 온도 측정 정확성 | ±2°C / ±2% 이상 |
| 작동 온도 | -20°C ~ +60°C |
| 습도 | 5%~85% |
| 저장 온도 | -45°C ~ +85°C |
| 인증 | RoHS 2.0 / REACH |
산업용 용도
TIMO212 열 카메라 모듈은 스마트 보안, AloT, 야간 관측, 기기 및 미터, 기계 비전 및 다양한 열 영상 응용 분야에서 널리 사용됩니다.
냉각 된 냉각되지 않은 적외선 감지기
자주 묻는 질문
사이비 컬러 는 무엇 입니까?
위조색, 거짓색이라고도 합니다.적외선 열영상 시스템을 통해 물체의 열 분포를 시각적 이미지로 변환하고 화면에 회색 수준 또는 위색으로 표시합니다.이것은 사용자가 물체의 온도 분포를 얻을 수 있도록 한다. 열 분석을 더 쉽게 하기 위해, 사진은 시각적으로 온도 차이를 나타내는 거짓 색상을 사용하여 표현된다.
우리의 열영상 모듈은 몇 개의 가짜 색상 옵션을 제공합니까?
이 모듈은 다음과 같은 여러 개의 사이비 컬러 팔레트를 제공합니다. 화이트 핫, 라바, 아이언보우, 핫 아이언, 메디컬, 아크틱, 레인보우1, 레인보우2, 레드 핫.
