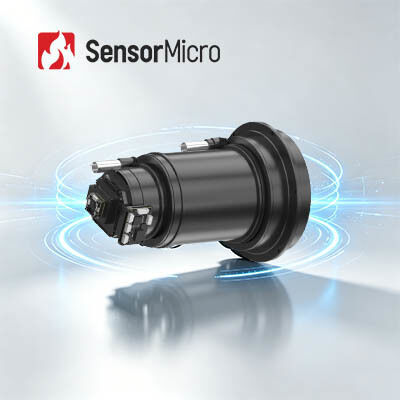

1280x1024 해상도와 12μm 픽셀 크기를 가진 냉각되지 않은 열 카메라 모듈
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE1212 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/12μm | NETD | 30mK 이하 |
|---|---|---|---|
| 프레임 속도 | 25Hz/30Hz/50Hz | 스펙트럼 범위 | 8~14μm |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | 공급 전압 | 2.7V~5.3V |
| 강조하다 | 12uM 비냉각 열 카메라 모듈,RoHS Security Thermal Camera Module,열 카메라 핵심을 모니터링하는 1280x1024 |
||
제품 설명
보안 및 모니터링을 위한 비냉각식 HD 열화상 카메라 모듈 1280x1024 12μm
제품개요
iSE1212 비냉각식 열 카메라 코어는 열 영상 감지기 및 적외선 모듈의 설계, 제조, 판매 및 마케팅을 전문으로 하는 SensorMicro에서 개발되었습니다.
이 적외선 열 모듈은 최대 1280x1024 픽셀의 고해상도 열 이미지를 제공하여 가장 작은 세부 사항까지 드러냅니다. 12μm로 축소된 픽셀 크기는 뛰어난 공간 해상도를 제공하고 동일한 임무 범위를 달성하기 위해 더 짧은 광학 렌즈 초점을 가능하게 합니다.
iSE1212 적외선 열 코어는 주야간, 낮은 가시성 및 모든 기상 조건을 포괄하는 시각 정보 솔루션을 갖춘 다용도 제품입니다.
주요 특징
- 부드러운 비주얼을 갖춘 고화질 이미징:원활하고 지연 없는 성능으로 메가픽셀 열화상 이미지를 제공합니다. 더 넓은 시야, 더 넓은 각도 범위, 더 긴 감지 범위 및 향상된 세부 정보를 제공합니다.
- 조용한 성능을 위한 셔터 없는 작동:사용 중에 셔터 보정이 필요하지 않아 기존 디자인에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다. 자동 작동은 표적에 의한 탐지를 방지하는 데 도움이 됩니다.
- 풍부한 기능과 통합 친화적:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 광범위한 광학 렌즈 및 확장 구성요소와 호환되므로 손쉬운 2차 개발 및 유연한 시스템 통합이 가능합니다.
제품 사양
| 모델 | iSE1212 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 1280×1024 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 1280×1024 | |
| 디지털 프레임 속도 | 25Hz/30Hz/50Hz | |
| 시작 시간 | 7초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 십자선 | 지원됨 | |
| 시스템 기능 | ||
| 절전 모드 | 지원됨 | |
| 메뉴 설정 | 맞춤형 | |
| 메뉴 언어 | 중국어 / 영어 | |
| 오프셋 교정 | 지원됨 | |
| 키패드 | ≥4(사용자 정의 가능한 버튼 기능) | |
|
OLED 구동
|
I2C, 16비트/24비트 병렬 포트, 데이터 유효 및 기타 드라이브 화면 신호 지원
다이렉트 드라이브 마이크로 OLED MDP03/마이크로 OLED MDP02/OLiGHTEK SVGA060/소니 ECX334A
MIPI 디스플레이 신호를 지원하고 IBOE VX039FHP-NH4 화면을 직접 구동할 수 있습니다.
|
|
| PC 소프트웨어 | ||
| 컴퓨터 소프트웨어 | 모듈 제어 및 비디오 디스플레이 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB | |
| 디지털 비디오 인터페이스 | DVP16/BT.1120/USB3.0/MIPI-DSI-4LANE | |
| 확장 구성요소 | USB3.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 1.2W@25Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 38×39×28 | 68×69×30.2 |
| 벌거벗은 핵심 무게(g) | 65±3 | 88.5±3 |
| 광학렌즈 | 고정 초점 무열: 14mm/19mm/25mm/35mm | 고정 초점 무열: 50mm/100mm 전동 렌즈: 75mm/100mm/150mm 연속 줌: 15~100mm / 25~75mm / 28~90mm / 30~180mm / 25~225mm / 30~300mm |
| 셔터 구성 요소 | 선택 과목 | |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응축 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 500g@1ms |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE1212 적외선 이미징 모듈은 보안 및 모니터링, 실외, 소방 및 구조, 법 집행 및 구조, ADAS, UAV 페이로드 등에 널리 사용됩니다.
IR 감지기 솔루션
자주 묻는 질문
의사 색상이란 무엇입니까?
의사 색상(가상 색상이라고도 함)은 적외선 열화상 시스템을 통해 물체의 열 분포를 시각적 그림으로 변환하여 모니터에 회색조 또는 의사 색상으로 표시합니다. 이를 통해 물체의 온도 분포를 얻을 수 있습니다. 열화상을 쉽게 시각적으로 분석할 수 있도록 온도 차이를 나타내는 가색상이 사용됩니다.
열화상 모듈은 몇 가지 의사 색상을 제공할 수 있습니까?
당사의 열화상 모듈은 다음과 같은 의사 색상 옵션을 제공합니다.
- 화이트 핫
- 용암
- 아이언보우
- 뜨거운 철
- 의료
- 북극
- 레인보우1
- 레인보우2
- 레드핫
- 화이트 핫
