장파장 적외선 VOx 열사진법 모듈 640x512는 적외선 카메라와 결합했습니다
| 원래 장소 | 무한, 후베이 성, 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | TWIN612/R |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | L/C (신용장), 전신환 |
제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.8W |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| NETD | <40mK | 프레임 속도 | 25Hz/30Hz |
| 강조하다 | VOx 열영상 모듈,12um LWIR 열영상 모듈,LWIR VOx 열영상 모듈 |
||
제품 설명

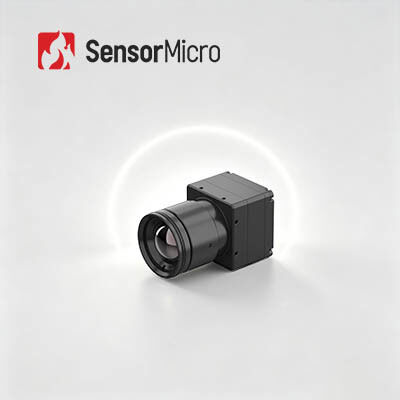

TWIN612 열화상 모듈
LWIR VOx 열화상 모듈 640x512 적외선 카메라 통합
제품 설명
TWIN612 열화상 모듈은 Global Sensor Technology에서 개발한 신제품입니다. 640x512/12μm 세라믹 패키지 비냉각 적외선 검출기를 통합했습니다. 일반적인 NETD < 40mk로 TWIN612 열화상 모듈은 더 선명하고 또렷하며 상세한 이미지를 제공할 수 있습니다.
온도 측정 범위 -20°C~150°C/0~550°C, 정확도 ±2°C 또는 ±2%, 프레임 속도 최대 30Hz로 열화상 모듈은 부드러운 열 이미지와 정확한 온도 측정을 보장합니다.
TWIN612 열화상 모듈은 컴팩트한 디자인, 가벼운 구조 및 0.8W의 낮은 전력 소비량이라는 장점을 가지고 있습니다. 향상된 이미지 알고리즘과 온도 측정 기능을 통해 TWIN612 열화상 모듈은 더 안정적인 이미지와 정확한 온도를 제공합니다.
세라믹 패키징 공정은 금속 패키징과 유사하며 성숙한 적외선 검출기 패키징 기술입니다. 금속 패키징에 비해 패키징된 검출기의 부피와 무게가 크게 줄어듭니다. 따라서 TWIN612 열화상 모듈은 크기, 무게 및 전력 소비에 대한 엄격한 요구 사항이 있는 산업에 적용될 수 있습니다.
주요 특징
- 미니 사이즈: 25.4mm×25.4mm×35mm
- 경량: 25g
- 일반 NETD<40mk
- 선명하고 또렷한 열화상
- 일반 전력 소비량 0.8W
제품 사양
| 모델 | TWIN612/R |
| IR 검출기 성능 | |
| 해상도 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 일반 NETD | <40mK |
| 이미지 처리 | |
| 프레임 속도 | 25Hz/30Hz |
| 시작 시간 | 6초 |
| 아날로그 비디오 | PAL/NTSC |
| 디지털 비디오 | YUV/BT.656/LVDS/USB2.0 |
| 이미지 표시 | 총 11가지 (White Hot/Lava/Ironbow/Aqua/Hot Iron/Medical/Arctic/Rainbow1/Rainbow2/Red Hot/Black Hot) |
| 이미지 알고리즘 | NUC/3D/2D/DRC/EE |
| 전기 사양 | |
| 표준 외부 인터페이스 | 50pin_HRS |
| 통신 인터페이스 | RS232/USB2.0 |
| 공급 전압 | 4~5.5V |
| 일반 전력 소비량 | 0.8W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~50°C |
| 온도 측정 범위 | -20°C~150°C, 0°C~550°C |
| 온도 측정 정확도 | ±2°C 또는 ±2% 중 큰 값 |
| SDK | Windows/Linux; 비디오 스트림 분석 및 회색에서 온도로 변환 가능 |
| 물리적 특성 | |
| 치수 (mm) | 25.4×25.4×35 (렌즈 제외) |
| 무게 | 25g (렌즈 제외) |
| 환경 적응성 | |
| 작동 온도 | -40°C~+70°C |
| 보관 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 비응축 |
| 진동 | 5.35grms, 3축 |
| 충격 | 반 사인파, 40g/11ms, 3축, 6방향 |
| 광학 | |
| 옵션 렌즈 | 고정 무열: 13mm |
산업 응용 분야
TWIN612/R 열화상 모듈은 열화상, 보안 모니터링, 페이로드, 로봇, 지능형 하드웨어, ADAS, 소방 및 구조 분야에 적용됩니다.
우리의 장점
자주 묻는 질문
1. 의사 색상이란 무엇인가요?
의사 색상 또는 가색이라고도 하며, 물체의 열 분포를 적외선 열화상 시스템을 통해 시각적 이미지로 변환하여 모니터에 회색조 또는 의사 색상으로 표시할 수 있습니다. 이를 통해 물체의 온도 분포를 얻을 수 있습니다. 사람들이 열 이미지를 시각적으로 쉽게 분석할 수 있도록 온도 차이를 나타내는 가색을 사용하여 표현합니다.
2. GST 열화상 모듈은 몇 가지 의사 색상을 제공하나요?
- White Hot
- Lava
- Ironbow
- Hot Iron
- Medical
- Arctic
- Rainbow1
- Rainbow2
- Red Hot
- White Hot
