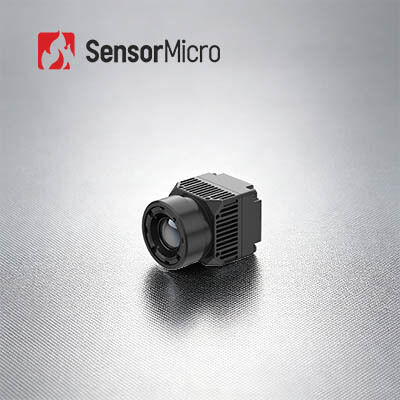

640x512 해상도 8μm 픽셀 피치 LWIR 열 모듈 의료 영상 시스템을 위한 적외선 카메라

우리의 iHA608W는 ApexCore 640×512 8μm 상부 적외선 센서를 채택합니다.선명한 열 이미지를 생성 할 수 있습니다., 정확한 온도 분포를 표시하고 안정적인 온도 데이터를 공급합니다. 8μm 작은 픽셀은 전체 단위를 작고 깔끔하게합니다. 그것은 타입 C 비디오 인터페이스와 USB2와 함께 제공됩니다.0 통신 포트 쉽고 빠른 통합을 위해고객들은 이 모듈을 의료 진단, 건강 검진, 가축 온도 검사 및 많은 관련 산업에 적용할 수 있습니다.

• 정확 한 온도 측정 과 뛰어난 영상 촬영
• ±0.5°C의 높은 정밀도로 접촉하지 않는 생물학적 온도 측정에 맞게 설계된
• 의료용 렌즈와 독점적인 의료 이미지 처리 알고리즘으로 더 날카로운 열 영상을 제공합니다.
• 소형 형태 요인 & 쉬운 조립
• 8μm의 ApexCore 소픽셀 적외선 탐지기에 기반하여 초소형 체구 구조를 구현합니다.
• 21×21×31.5mm의 콤팩트 차원, 25±2g의 가벼운 무게, 다양한 소형 장치와 호환
• 빠른 통합과 번거로움 없는 발전
• 표준화 된 C 타입 및 USB2.0 인터페이스는 더 빠른 시스템 통합을 지원합니다.
• 전체 개발 장벽을 낮추기 위해 Windows, Android 및 Linux 플랫폼에 사용할 수 있는 SDK 자원이

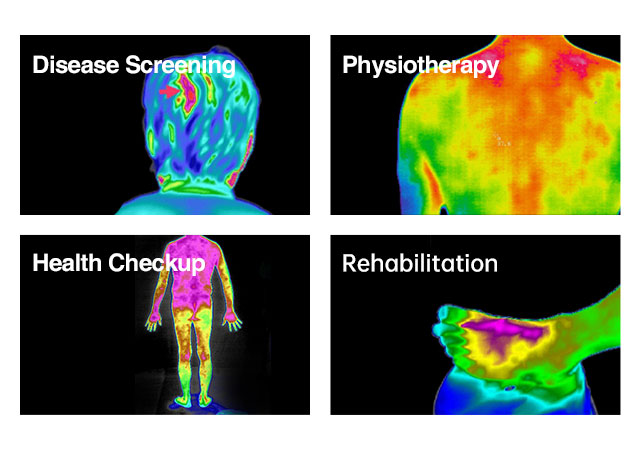

iHA608W 열 모듈은 질병 검진, 전통 중국 의학 물리 치료, 건강 검사, 재활 등 분야에서 널리 사용될 것으로 예상됩니다.현재와 미래에.

• 높은 민감도와 뛰어난 성능
• 적외선 산업에서 세계 최고의 기술
• 사용 가능한 다양한 적외선 탐지기
• 다른 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기
• 빠른 배송을 보장하기 위한 대량 생산
• 연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인

금속 포장은 금속 튜브 껍질, 열전기 냉각기 (TEC) 및 기둥형 겟을 사용합니다.TEC는 작업 온도를 안정화 하는 데 중요한 역할을 하기 때문에 적외선 탐지기가 실내 온도에서 작동, 따라서 열사진 센서의 극한 환경, 예를 들어 두꺼운 안개, 비와 눈 등에 적응하는 능력을 향상시킵니다.

그러나 단점은 전체 냉각되지 않은 제품 생산의 전체 비용의 60% 이상을 차지하는 너무 높은 비용이며 긴 생산 주기를 초래한다는 것입니다.이러한 포장 방법은 고급 애플리케이션을 위한 것입니다.

세라믹 포장 과정은 성숙한 적외선 감지기 포장 기술인 금속 포장과 유사합니다.포장 된 탐지기의 부피와 무게가 크게 감소 할 것입니다.세라믹 포장재의 경우, 그 판독 회로는 작동 온도 기능을 스스로 조절하고 TEC 안정화를 필요로 하지 않습니다.

웨이퍼 레벨 패키징, 웨이퍼 레벨 사이즈 패키징으로도 알려져 있으며, 반도체 산업의 첨단 패키징 기술의 중요한 부분이되었습니다.웨이퍼 레벨 패키징 (WLP) 은 MEMS 웨이퍼 전체에 직접 높은 진공 패키징을 완료하는 과정입니다., 그 다음 한 개의 적외선 탐지기를 만들기 위해 스크립팅 및 절단. 그것은 조각하기 전에 IR 탐지판에 직접 포장 및 테스트 절차의 대부분 또는 전부를 수행합니다.그것은 작은 크기의 필요를 충족하는 개선된 칩 크기 패키지입니다, 가볍고 휴대성이 좋고 휴대성이 좋고 저렴한 가격과 높은 생산 효율성
