냉각식 광학 가스 이미징 MWIR 열 모듈 320x256
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 기능 | 가스 누출 감지 | 극저온 냉각기 | RS058/RS058I |
|---|---|---|---|
| 검출기 해상도 | 320x256 | 픽셀 크기 | 30μm |
| NETD | 10mK(F1.5) | 스펙트럼 범위 | 3.2±0.1~3.5±0.1μm |
| 하이 라이트 | MWIR 열 모듈 320x256,냉각 MWIR 열 모듈,가스 이미징 MWIR 모듈 |
||
제품 설명

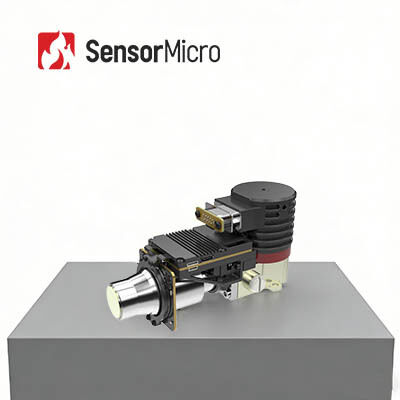

가스 누출을 시각화하기 위한 320x256 30μM MWIR 냉각 광학 가스 이미징 열 모듈
제품 설명
EYAS330G 냉각식 AD 모듈은 C330M-G 냉각식 적외선 감지기를 기반으로 개발되었으며 고성능 신호 처리 회로가 장착되어 있습니다.빠른 광학 가스 화상 시스템 통합을 시작하는 데 어려움을 겪는 고객을 위한 액셀러레이터입니다.적외선 기술을 활용하여 눈에 보이지 않는 휘발성 유기 화합물(VOC) 누출을 신속하고 효과적으로 감지하여 석유화학 기업의 생산, 운송 및 처리의 안전을 보장할 수 있습니다.
주요 특징
개발 주기 단축
• 아날로그 신호를 디지털 신호로 변환하는 고성능 신호 처리 회로 채택
• 방폭 인증을 위한 12V 전원 공급 장치 지원
쉽고 빠른 통합
• Cameralink 인터페이스 출력 16비트 RAW 데이터, 직렬 포트 제어
• 디텍터와 치수가 일치하는 일체형 구조
제품 상세 사항
| 모델 | EYAS330G | 아이아스330G2 |
| 성능 | ||
| 해결 | 320×256 | |
| 픽셀 크기 | 30μm | |
| 극저온 냉각기 | RS058 | RS058I |
| 스펙트럼 범위 | 3.2μm±0.1μm~3.5μm±0.1μm | |
| 냉각시간(25℃) | ≤6분30초 | ≤7분 |
| 일반 NETD | 10mK(F1.5) | |
| 작업 모드 | ||
| 프레임 속도 | 1~200Hz(조정 가능) | |
| 작업 모드 | 스냅 사진;ITR 통합 모드;윈도우 모드;안티 블루밍 | |
| 전기 사양 | ||
| 표준 외부 인터페이스 | QSH 60핀 | |
| 디지털 비디오 | Cameralink 출력: 16비트 원시 데이터 | |
| 외부 동기화 | CC1: INT 프레임 외부 동기화 CC2: MC 외부 동기화 |
|
| 의사소통 | Cameralink 직렬 포트: TFG+/-, TC+/-, 9600bps | |
| 전원 공급 장치 | 채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 24V |
채널 1 이미징 패널: 5V 채널 1 극저온 냉각기: 12V |
| 안정적인 전력 소비 | 7W | |
| 크기(mm) | 142×58.5×71 | |
| 무게 | ≤680g | |
| 작동 온도 | -40°C~+60°C | |
산업용 애플리케이션
EYAS330G 냉각 AD 모듈은 눈에 보이지 않는 VOC(휘발성 유기 화합물)를 시각화하고 메탄, 에탄, 프로판, 부탄, 펜탄, 헥산, 헵탄, 옥탄, 에틸렌, 프로필렌, 이소프렌, 메탄올, 에탄올, 부타논, 벤젠, 톨루엔, 크실렌, 에틸벤젠 등
전시회
FAQ
1. 광학 가스 이미징의 장점
시간 절약 및 효율성: 대규모 실시간 감지, 신속한 누출 위치 지원, 생산 중단 필요 없음.
장거리 감지: 위험하고 복잡한 영역에서 멀리 떨어진 비접촉식 비파괴 검사, 추가 방사선원 없이
손쉬운 분석: 직관적인 이미징, 즉각적인 저장, 편리한 분석
다기능 검사: 우수한 원격 온도 측정 기능으로 다양한 가스를 감지할 수 있습니다.
2. 광학 가스 이미징의 작동 원리
광학 가스 이미징은 눈에 보이지 않는 산업용 가스를 볼 수 있는 일종의 적외선 기술입니다.
특정 파장의 적외선을 흡수한 후 가스와 배경 사이에 적외선 방사 차이가 발생합니다.
협대역 필터가 내장된 가스 누출 감지 적외선 감지기는 가스 적외선 흡수 피크 근처의 적외선 대역만 수신하고 가스와 배경 사이의 방사 차이를 통해 가스를 가시적외선 이미지로 변환할 수 있습니다.
