보안 모니터링을 위한 거대 배열 비냉각 열 카메라 핵심 1280x1024 12μM
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 결의안 | 1280x1024/12μm | NETD | <50mK |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 사이즈 | 20x20x10.4mm |
| 하이 라이트 | 비냉각 열 카메라 핵심 12uM,1280x1024 보안 열 카메라 핵심 |
||
제품 설명
PLUG1212 적외선 카메라 모듈

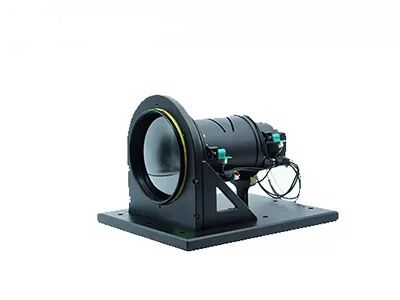

보안 & 모니터링을 위한 거대 배열 1280x1024 / 12μm 비냉각 FPA 열 이미징 카메라 핵심
제품 설명
PLUG1212 비냉각 열 카메라 핵심은 1280x1024 화소에 열화상을 올려 제공하고, 당신에게 세부 사항의 가장 작은 것을 보여줍니다. 그것의 감소된 12 um 화소 크기는 더 잘 더 짧은 광학렌즈가 똑같은 범위 대표단을 달성하기 위해 집중하는 공간 해상도와 경기들을 제공합니다.
PLUG1212 적외선열 핵심은 지역과 그것의 시각적 정보 솔루션 표지 일, 밤, 낮은 가시성과 모든 기상 상태의 넓은 범위에서 적용됩니다.
세계적 센서기술은 디자인, 제조, 판매와 열감지기 센서와 열 이미지 센서 모듈의 마케팅을 전문으로 합니다. 우리는 고객들에게 이차적 전개된 시간을 줄이고, 매우 고객들을 위한 비용을 줄인 다양한 적외선열 영상 솔루션을 제공할 수 있습니다.
주요 특징
- NETD<30mk>
- 안정적인 성능
- 뚜렷한 이미지 화질과 세부 사항
- 쉬운 통합 & 플러그 접속식 제품
- 강한 환경 적응 능력
품질 규격
| 모델 | PLUG1212 |
| ir 디텍터 성능 | |
| 결의안 | 1280x1024 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk> |
| 영상 처리 | |
| 프레임 속도 | 25Hz |
| 구동 시간 | <25s> |
| 아나로그 비디오 | / |
| 디지털 영상 | HDMI/RAW/YUV/BT1120 |
| 확장 성분 | USB / 카메르링크 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 5±0.5V |
| 전형적 소비 전력 | <2> |
| 물리적 특성 | |
| 차원 (밀리미터) | 56x56x40.2 |
| 중량 | ≤220g |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 19 mm/25mm |
산업 적용
PLU1212 적외선 이미지 형성 모듈은 야외에서 넓게 사용된 보안상 & 모니터링입니다 소방 & 구조, 법률 집행 & 구조, ADAS, UAV 화물 기타 등등.
세계적 센서 기술 팀
FAQ
1. 적외선 검출기 결의안이 무엇입니까
그것은 즉, 열사진법의 화소의 수입니다. 더 높은 결의안이 더 많은 관찰과 측온점을 의미한다고, 더 긴 거리에 있는 더 그러므로 작은 목표는 관찰되고 측정될 수 있습니다. 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, 기타 등등으로부터의 적외선열 이미징 범위의 보통 결의안. 더 높은 결의안으로, 검출기의 비용은 더 많아질 것입니다.
2. 시계 (FOV)
그것은 적외선열 화상기의 광 시스템에 의해 관찰된 물점에 대한 2차원적 시계를 언급합니다. 검출기 어레이 크기가 A×B이라고 추정하는 한 예로 수평선상 FOV를 잡을 때, 화소 크기는 Ｄ이고 렌즈 초점 길이가 그리고 나서 수평선상 FOV 각 θ=2×acrtan (A×d/2f)인 Ｆ입니다.
디텍터 어레이와 화소 크기가 선택된 후, 시계는 광 시스템의 초점 거리만을 바꿉니다 : 오랫동안 초점 거리로, 시계는 더 좁을 것입니다 ; 더 짧은 초점 거리로, 시계는 더 넓을 것입니다.
