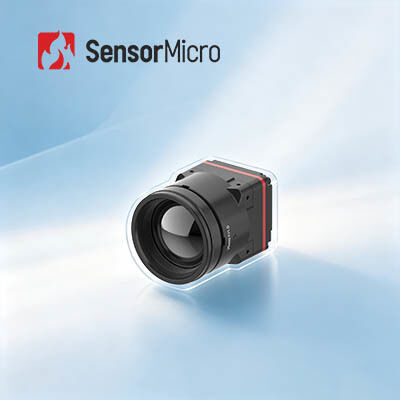

1280x1024 해상도 및 8µm 픽셀 크기의 초저전력 1W 소비 비냉각 열화상 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024/8μm | NETD | 30mK 이하 |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 공급 전압 | 4.5-5.5V |
| 일반적인 전력 소비 | 1W | 디지털 비디오 인터페이스 | MIPI-CSI |
| 강조하다 | 비냉각 열 카메라 핵심 12uM,1280x1024 보안 열 카메라 핵심 |
||
제품 설명
웨어러블 기기용 대형 배열 비냉각 열화상 카메라 코어 1280x1024 8μm
제품 개요
업계 최고의 SWaP(크기, 무게, 전력) 효율성을 위해 설계된 획기적인 솔루션인 iTL1208 고성능 적외선 카메라 코어로 열화상 장치를 최적화하십시오. 메가픽셀 열화상 카메라의 전통적인 크기 제한을 뛰어넘는 iTL1208은 초소형 22.6×22.6×34.5mm 폼팩터, 가벼운 35.7±2g 무게, 초저전력 1W 소비 전력을 특징으로 하여 휴대용 및 모바일 애플리케이션 시나리오에 완벽하게 부합합니다.
세계 최초의 8μm 메가픽셀 열화상 카메라 코어로서, 프리미엄 1280×1024 고해상도 검출기와 고급 이미지 향상 알고리즘을 통합하여 선명하고 상세한 열 이미지를 캡처합니다.
SensorMicro는 적외선 검출기, 열 모듈 및 적외선 카메라 코어의 설계, 제조, 판매 및 마케팅을 전문으로 합니다. 우리는 고객에게 2차 개발 시간을 단축하고 비용을 크게 절감하는 다양한 적외선 열화상 솔루션을 제공합니다.
주요 특징
- 8μm 메가픽셀 혁신: ApexCore 1280×1024/8μm 슈퍼 적외선 검출기로 구동되는 세계 최초의 8μm 메가픽셀 열화상 카메라 코어로, 고해상도와 초소형 통합의 균형을 이룹니다.
- SWaP 성능 리더: 크기는 22.6×22.6×34.5mm에 불과하고, 무게는 35.7±2g(12mm 렌즈 포함)이며, 소비 전력은 1W에 불과하여 메가픽셀 열화상의 크기 장벽을 돌파합니다.
- 게르마늄 프리 광학계: 다양한 애플리케이션 요구 사항을 위한 여러 렌즈 옵션이 있는 칼코게나이드 광학계.
- 빠른 통합: 단순화된 시스템 통합을 위한 RAW 및 YUV 데이터 출력을 갖춘 MIPI CSI 이미지 출력 인터페이스.
제품 사양
| 모델 | iTL1208 |
|---|---|
| IR 검출기 지표 |
민감 재료: VOx 해상도: 1280×1024 픽셀 크기: 8μm 스펙트럼 응답: 8μm ~ 14μm 일반적인 NETD: ≤30mK |
| 이미지 처리 |
디지털 프레임 속도: 25/30Hz 시작 시간: ≤6초 디지털 비디오: RAW/YUV 이미지 알고리즘: NUC/3DNR/DNS/DRC/EE 이미지 표시: 10가지 유형(백색 열/용암/철 빨강/뜨거운 철/의료/북극/무지개 1/무지개 2/틴트/흑색 열) |
| 전기 |
표준 외부 인터페이스: 34핀 커넥터 인터페이스: BP04SD-34-0065-R0 통신 인터페이스: TTL-232/I2C 디지털 비디오 인터페이스: MIPI-CSI 공급 전압: 4.5-5.5V 일반적인 전력 소비: 1W |
| 기계 |
크기(렌즈 포함): • 5mm 렌즈: 22.6mm×22.6mm×50mm (렌즈 외부 직경 Φ37mm) • 10mm 렌즈: 22.6mm×22.6mm×45.3mm (렌즈 외부 직경 Φ33mm) • 12mm 렌즈: 22.6mm×22.6mm×34.5mm (렌즈 외부 직경 Φ26.6mm) • 17mm 렌즈: 22.6mm×22.6mm×35.4mm (렌즈 외부 직경 Φ27mm) • 25mm 렌즈: 22.6mm×22.6mm×44.2mm (렌즈 외부 직경 Φ33mm) • 35mm 렌즈: 22.6mm×22.6mm×50.9mm (렌즈 외부 직경 Φ43.2mm) 무게(렌즈 포함): • 5mm 렌즈: 85.5±4.5g • 10mm 렌즈: 70.5±3.6g • 12mm 렌즈: 35.7±2g • 17mm 렌즈: 40.7±2.1g • 25mm 렌즈: 71.0±3.6g • 35mm 렌즈: 110±5.5g |
| 환경 적응성 |
작동 온도: -40℃~+70℃ 보관 온도: -45℃~+85℃ 습도: 5%~95%, 비응축성 진동: 5.35grms, 랜덤 진동, 3축 충격: 반 사인파, 40g/11ms, 충격 방향 3축, 6 방향 인증: ROHS2.0/REACH 광학 렌즈: 고정 초점 비열: 5/10/12/17/25/35mm |
산업 응용 분야
iTL1208 열화상 모듈은 산불 진화, 전력 유지보수, 태양광 검사, 보안 모니터링, 웨어러블 기기, 휴대용 기기 등 다양한 분야에서 널리 사용됩니다.
서비스 접근 방식
사전 판매
요구 사항 분석
시나리오 평가
제품 선택
맞춤형 솔루션
배포
신속한 배송
시스템 통합 및 테스트
기술 교육
애플리케이션 안내
사후 판매
원격 진단
보증 서비스
펌웨어 업그레이드
기술 유지보수
자주 묻는 질문
적외선 검출기 해상도란 무엇인가요?
열화상의 픽셀 수를 의미합니다. 해상도가 높을수록 더 많은 관찰 및 온도 측정 지점을 얻을 수 있으므로 더 멀리 있는 더 작은 대상을 관찰하고 측정할 수 있습니다. 일반적으로 적외선 열화상의 해상도는 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024 등입니다. 해상도가 높을수록 검출기 비용이 더 많이 듭니다.
시야각(FOV)
적외선 열화상 장치의 광학 시스템으로 관찰되는 물체 공간의 2차원 시야각을 의미합니다. 수평 FOV를 예로 들면, 검출기 배열 크기가 A×B이고, 픽셀 크기가 d이며, 렌즈 초점 거리가 f라고 가정하면, 수평 FOV 각도 θ=2×arctan(A×d/2f)입니다.
검출기 배열과 픽셀 크기가 선택되면 시야각은 광학 시스템의 초점 거리에 따라서만 변경됩니다. 초점 거리가 길수록 시야각이 좁아지고, 초점 거리가 짧을수록 시야각이 넓어집니다.
