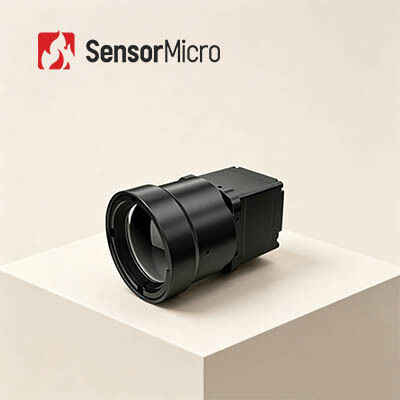

iSE612 640x512 해상도 12μm 픽셀 크기와 셔터 없이 작동하는 냉각되지 않은 LWIR 열 카메라 코어
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE612 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | 유형 | 비냉각식 적외선 모듈 |
|---|---|---|---|
| 해결 | 640x512 / 12μm | NETD | 20mK 이하 |
| 스펙트럼 응답 | 8μm ~ 14μm | 디지털 프레임 속도 | 50Hz |
| 강조하다 | 장파장 적외선 카메라 핵심 12uM,PLUG612 장파장 적외선 카메라 핵심 |
||
제품 설명
iSE612 냉각되지 않은 LWIR 열카메라 코어 640x512 12μm 선명한 열영상 촬영
제품 개요
iSE612 열사진 핵은 640x512/12μm의 냉각되지 않은 열센서와 포괄적인 광학적 부품, 신호 처리 회로,뛰어난 이미지 맑음과 뛰어난 성능을 제공하기 위해 고급 이미지 처리 알고리즘.
이 적외선 카메라 코어는 셔터 캘리브레이션의 필요성을 제거하고 관찰 중에 거창과 소음 문제를 효과적으로 해결합니다. 다양한 사용자 요구에 맞춰 설계되었습니다.iSE612는 초해상도 알고리즘을 지원합니다., 그림에 있는 그림, 사용자 정의 가능한 OSD, 잠자리 모드, 전자 줌 및 기타 고급 기능.SWaP 최적화된 디자인으로 공간 제한 애플리케이션에서 뛰어난 이미지 품질을 제공합니다..
주요 특징
- 부드럽고 안정적이며 비용 효율성 높다:작동 중에는 셔터 캘리브레이션이 필요하지 않으며 전통적인 셔터 기반 시스템에서 일반적인 이미지 stammering을 제거합니다.NETD≤20mK의 높은 비용 효율적인 ApexCore 세라믹 포장 탐지기를 사용합니다..
- 콤팩트하고 가볍고 통합에 유연합니다.크기는 25.4×25.4×22.7mm 정도로 작으며, 맨 코어 무게는 ≤26±1.5g입니다. 공간을 절약하는 구조 설계는 유연한 시스템 레이아웃과 통합을 허용합니다.
- 원활한 통합을 위한 풍부한 기능:슈퍼 해상도 알고리즘, 픽처 인 픽처, 사용자 정의 가능한 OSD, 수면 모드, 한 번의 클릭 캘리브레이션 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다.여러 광 렌즈와 확장 구성 요소와 호환되며 간편한 2차 개발 및 시스템 사용자 정의를 제공합니다..
제품 사양
| 모델 | iSE612 | |
| IR 감지기 표시기 | ||
| 민감한 자료 | VOx | |
| 결의 | 640×512 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 반응 | 8μm ~ 14μm | |
| 전형적인 NETD | ≤ 20mK | |
| 이미지 처리 | ||
| 디지털 프레임 레이트 | 50Hz | |
| 시작 시간 | 6s | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 셔터 없이 | 지원 | |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) | |
| 이미지 방향 | 수평/직선/삼각형 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 전기 | ||
| 표준 외부 인터페이스 | 50pin:BP040SB-50-0114-B-R0 | |
| 통신 인터페이스 | TTL-232/USB20 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3°C | |
| 기계/렌즈 | ||
| 맨 코어 크기 ((mm) | 25.4×25.4×22.7mm | φ36×24.3mm |
| 맨 핵 중량 (g) | 26±1.5 | 28±1.5 |
| 광학 렌즈 | 고정 초점 아테르믹: 4.8mm/9.1mm/13mm/19mm | 고정 초점 아테름: 25mm/35mm/50mm/70mm/100mm 수동 초점: 25mm/35mm/50mm 엔진 렌즈: 75mm/100mm/150mm 연속 줌: 15~75mm/20~100mm/28~90mm/30~150mm/30~180mm/25~225mm |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 | 1500g@0.4ms |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 셔터 부품 | 선택 사항 | |
| 환경적 적응력 | ||
| 작동 온도 | -40°C~+70°C | |
| 저장 온도 | -45°C~+85°C | |
| 습도 | 5%~95%, 응고되지 않습니다. | |
| 인증 | ROHS2.0/REACH | |
산업용 용도
산업 비전 소방 및 구조 보안 감시 야외 관찰 기계 비전 소비자 전자제품
우리 의 장점
- 전체 문서:제품 설명서, 설치 가이드, 즉각적인 구현을 위한 선택 참조.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가 및 매개 변수 검증 서비스
- 고급 개발자 도구 킷:SDK, API, 알고리즘, 디버깅 툴을 통해
- 원격 기술 지원:빠른 응답과 중요한 문제에 대한 신속한 해결과 함께 24/7 지원.
- 보증:오리지널 부품과 엄격한 프로세스 준수 최적의 성능을 회복합니다.
자주 묻는 질문
적외선 탐지기의 해상도는 무엇일까요?
적외선 탐지기의 해상도는 열영상화에서 픽셀 수를 의미합니다. 더 높은 해상도는 더 많은 관찰 및 온도 측정 지점을 의미합니다.더 작은 목표물을 더 멀리서 탐지할 수 있도록 하는일반적인 적외선 열영상 해상도는 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024입니다. 더 높은 해상도는 일반적으로 탐지기의 비용을 증가시킵니다.
시야장 (FOV) 은 무엇일까요?
시야장 (field of view) 은 적외선 열영상기의 광 시스템으로 관찰되는 객체 공간의 2차원 시야장을 의미한다. 수평적 FOV를 예로 들면,검출기 배열 크기가 A×B, 픽셀 크기 d, 렌즈 초점 거리 f, 수평 FOV 각 θ=2×arctan ((A×d/2f). 탐지 배열과 픽셀 크기를 선택 한 후,시야장 변화는 광 시스템의 초점 거리에 따라만: 더 긴 초점 거리가 좁은 시장을 가져오며, 더 짧은 초점 거리가 더 넓은 시장을 제공합니다.
