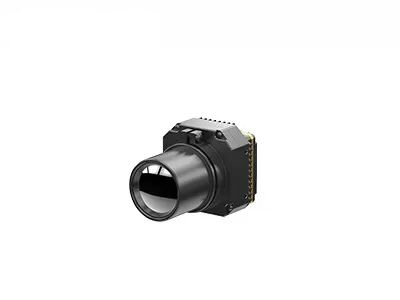

PLUG612 비냉각 LWIR 카메라 코어 640x512 12μm, 선명한 열화상
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 타입 | 비냉각 적외선 모듈 | 결의안 | 640x512 / 12μm |
|---|---|---|---|
| 일반적인 전력 소비 | <1.2W | NETD | <30mK |
| 사이즈 | 44.5x44.5x36.6mm | 중량 | ≤85g |
| 하이 라이트 | 장파장 적외선 카메라 핵심 12uM,PLUG612 장파장 적외선 카메라 핵심 |
||
제품 설명
PLUG612 장파장 적외선 열 모듈
명백한 열사진법과 PLUG612 비냉각 장파장 적외선 640x512 / 12μm 적외선 카메라 모듈
제품 설명
PLUG612는 세계적 센서기술 (GST)의 개발된 플러그 일련 비냉각 IR 열 카메라 모듈 중 하나입니다.
640x512 / 12 um 비냉각 열 센서, 광학 구성 요소의 전체 시리즈, 신호 처리 회로와 유일한 화상 처리 알고리즘의 구성되게, PLUG612 열사진법 핵심은 뚜렷한 이미지와 뛰어난 성능을 제공합니다.
PLUG612 비냉각 열 모듈은 동물 관찰, 수색 구조, 소방, UAV 화물 기타 등등과 같은 지역에서 사용될 수 있습니다.
세계적 센서기술은 뛰어난 적외선 검출기 협력과 OEM 카메라 모듈 제조 업체입니다. 회사는 2만 평방미터 무균실로 3만 평방미터의 영역에 걸치며, 그것이 고객들에게 적외선 제품의 안정적인 공급을 제공할 수 있습니다.
주요 특징
- NETD<30mk>
- 안정적인 성능
- 쉬운 통합
- 뚜렷한 이미지 화질과 세부 사항
- 강한 환경 적응 능력
품질 규격
| 모델 | PLUG612 |
| ir 디텍터 성능 | |
| 결의안 | 640x512 |
| 화소 피치 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| NETD | <30mk> |
| 영상 처리 | |
| 프레임 속도 | 9Hz/25Hz/30Hz/50Hz/60Hz |
| 구동 시간 | <10s> |
| 아나로그 비디오 | PAL / NTSC |
| 디지털 영상 | RAW/YUV/BT656/LVDS |
| 확장 성분 | USB / 카메르링크 |
| 디밍 방식 | 혼합된 선 / 막대 그래프 / |
| 디지털 줌 | 1~8X 계속적 줌, 계단 폭 1/8 |
| 이미지 표시 | 검은 가온 / 열렬하 / 의사 색채 |
| 이미지 방향 | 수평적으로 / 수직적으로 /는 비스듬하게 튀깁니다 |
| 이미지 알고리즘 | NUC / AGC / IDE |
| 전기 규격서 | |
| 표준 외부인터페이스 | 50pin HRS 인터페이스 |
| 통신 모드 | RS232-TTL, 115200bps |
| 공급 전압 | 4~6V |
| 전형적 소비 전력 | <1> |
| 물리적 특성 | |
| 차원 (밀리미터) | 44.5x44.5x36.6 |
| 중량 | ≤85g |
| 환경 적응 | |
| 작동 온도 | -40' Ｃ ~ +70' Ｃ |
| 저장 온도 | -45' Ｃ ~ +85' Ｃ |
| 습도 | 5%~95%, 불응축 |
| 진동 | 3 주축, 진동 5.35grms를 산개합니다 |
| 충격 | 하프-사인파, 40g/11ms, 3이지 주축 6 방향 |
| 광학 | |
| 선택적인 렌즈 | 고정초점 무열적 : 13 mm/19mm/24mm |
산업 적용
PLUG612 열 카메라 모듈은 넓게 보안과 모니터링, 야외, 법률 집행 구조, 소방과 구조, ADAS, UAV 화물 등에서 사용됩니다.
우리의 장점
FAQ
1. 적외선 검출기 결의안이 무엇입니까
그것은 즉, 열사진법의 화소의 수입니다. 더 높은 결의안이 더 많은 관찰과 측온점을 의미한다고, 더 긴 거리에 있는 더 그러므로 작은 목표는 관찰되고 측정될 수 있습니다. 256x192, 384x288, 640x512, 800x600, 1024x768, 1280x1024, 기타 등등으로부터의 적외선열 이미징 범위의 보통 결의안. 더 높은 결의안으로, 검출기의 비용은 더 많아질 것입니다.
2. 시계 (FOV)
그것은 적외선열 화상기의 광 시스템에 의해 관찰된 물점에 대한 2차원적 시계를 언급합니다. 검출기 어레이 크기가 A×B이라고 추정하는 한 예로 수평선상 FOV를 잡을 때, 화소 크기는 Ｄ이고 렌즈 초점 길이가 그리고 나서 수평선상 FOV 각 θ=2×acrtan (A×d/2f)인 Ｆ입니다.
디텍터 어레이와 화소 크기가 선택된 후, 시계는 광 시스템의 초점 거리만을 바꿉니다 : 오랫동안 초점 거리로, 시계는 더 좁을 것입니다 ; 더 짧은 초점 거리로, 시계는 더 넓을 것입니다.
