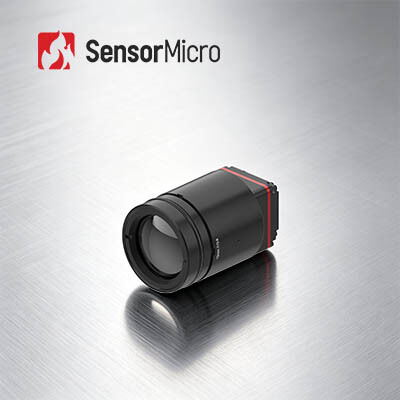

1280×1024 해상도 8μm 픽셀 크기 30mK NETD 비냉각식 열 화상 카메라 모듈 고화질
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL1208 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 1280x1024 / 8μm | 카메라 렌즈 | 다수 가능 |
|---|---|---|---|
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE | NETD | 30mK 이하 |
| 스펙트럼 범위 | 8~14μm LW | 디지털 비디오 인터페이스 | MIPI-CSI |
| 강조하다 | 적외선 카메라 모듈 640x512,UAV 화물 적외선 카메라 모듈 |
||
제품 설명
1280×1024 / 8μm 냉각되지 않은 열영상 카메라 모듈 고화질
제품 개요
우리는 우리의 iTL1208 열영상 모듈, iTL1208 8μm 메가픽셀 적외선 카메라 코어,특히 SWaP가 낮고 고비용의 열 부품에 초점을 맞추는 글로벌 구매자를 위해 설계되었습니다.이 콤팩트 모듈은 22.6 × 22.6 × 34.5mm 전체 크기와 35.7g 순 무게를 표준 12mm 렌즈로 갖추고 있으며 해외 주류 휴대용 및 모바일 최종 제품에 매우 적응 할 수 있습니다.
그것은 내장된 이미지 튜닝 알고리즘에 의해 지원되는 30mK NETD와 날카로운 1280 × 1024 HD 열 이미지와 뛰어난 열 민감성을 제공합니다. 모든 표준 산업 인터페이스가 예약되어 있습니다.듀얼 RAW/YUV 데이터 출력우리는 샘플 테스트, 소량 시험 주문 및 지역 제품 조립 및 시장 출시에 대한 완전한 국경 횡단 기술 지침을 지원합니다.
주요 특징
-
극히 가벼운 디자인22.6×22.6×34.5mm의 컴팩트 크기와 35.7g의 무게 (12mm 렌즈 포함)이 분야에서 가장 높은 수준의 통합
-
높은 감수성, 정확 한 감지1280×1024 해상도의 8μm 초소 화소 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다.전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다.
-
단순화 된 개발, 빠른 통합다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.MIPI CSI 이미지 출력 인터페이스를 지원RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL1208 |
|---|---|
| IR 감지기 표시기 | 민감한 물질: VOx 해상도: 1280×1024 픽셀 크기: 8μm 스펙트럼 반응: 8μm ~ 14μm 전형적인 NETD: ≤30mK |
| 이미지 처리 | 디지털 프레임 레이트: 25/30Hz 시작 시간: ≤6초 디지털 비디오: RAW/YUV 이미지 알고리즘: NUC/3DNR/DNS/DRC/EE 이미지 디스플레이: 10 가지 유형 (백색 화염/라바/철색 적색/화염 철/의료/아르틱/무지개 1/무지개 2/색/검은 화염) |
| PC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | 표준 외부 인터페이스: 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 통신 인터페이스: TTL-232/I2C 디지털 비디오 인터페이스: MIPI-CSI 공급 전압: 4.5-5.5V 일반적인 전력 소비: 1W |
| 기계식 |
크기 (렌즈 포함): • 5mm 렌즈: 22.6mm × 22.6mm × 50mm (렌즈 외부 지름 Φ37mm) • 10mm 렌즈: 22.6mm × 22.6mm × 45.3mm (렌즈 외부 지름 Φ33mm) • 12mm 렌즈: 22.6mm × 22.6mm × 34.5mm (렌즈 외부 지름 Φ26.6mm) • 17mm 렌즈: 22.6mm × 22.6mm × 35.4mm (렌즈 외부 지름 Φ27mm) • 25mm 렌즈: 22.6mm × 22.6mm × 44.2mm (렌즈 외부 지름 Φ33mm) • 35mm 렌즈: 22.6mm × 22.6mm × 50.9mm (렌즈 외부 지름 Φ43.2mm) 무게 (렌즈 포함): • 85.5±4.5g (5mm 렌즈) • 70.5±3.6g (10mm 렌즈) • 35.7±2g (12mm 렌즈) • 40.7±2.1g (17mm 렌즈) • 71.0±3.6g (25mm 렌즈) 110±5.5g (35mm 렌즈) |
| 환경적 적응력 | 작동 온도: -40°C~+70°C 저장 온도: -45°C ~ +85°C 습도: 5%~95%, 응고되지 않습니다. 진동: 5.35gms, 무작위 진동, 3-축 충격: 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 인증: ROHS2.0/REACH 광 렌즈: 고정 초점 아테르믹: 5/10/12/17/25/35mm |
산업용 용도
- 산불 소방
- 전력 유지
- 태양광 검사
- 보안 감시
- 웨어러블 장치
- 휴대용 장치
제품 장점
-
다양한 제품 포트폴리오다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
-
풍부한 제품 다양성다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
-
탁월 한 성능맑은 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
-
쉽게 통합여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
DRI 범위는 뭐죠?
적외선 탐지기가 특정 목표물의 이미지를 생성 할 수있는 거리를 측정하는 수단이며 탐지 범위, 인식 범위, 식별 범위로 나눌 수 있습니다.
D (탐지): 배경에서 물체를 구별하는 능력
R (인식): 물체 클래스를 분류할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인): 사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고 픽셀 크기는 d이고 선 쌍의 수는 n이라고 가정하면 볼거리 L=H×f/(2n×d)
D (탐지): 배경에서 물체를 구별하는 능력
R (인식): 물체 클래스를 분류할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인): 사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고 픽셀 크기는 d이고 선 쌍의 수는 n이라고 가정하면 볼거리 L=H×f/(2n×d)
