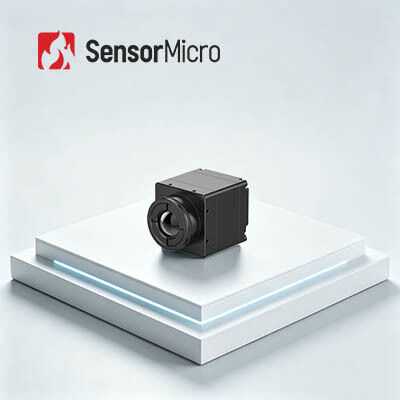

384x288 해상도 12μm 픽셀 피치 LWIR 열 카메라 모듈 50Hz 프레임 레이트 관측
| 원래 장소 | 중국 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iSE412 |
| 최소 주문 수량 | 1 조각 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 해결 | 384x288 / 12μm | 디지털 프레임 속도 | 50Hz |
|---|---|---|---|
| NETD | <30mK | 스펙트럼 범위 | 8~14μm |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC |
| 강조하다 | 30mK 비냉각 열 카메라 모듈,25Hz 장파장 적외선 열 카메라 모듈 |
||
제품 설명
관찰용 384x288 / 12μm LWIR 열화상 카메라 모듈 비냉각식
제품개요
iSE412 열화상 카메라 코어는 384x288/12μm 비냉각식 LWIR 적외선 감지기를 활용하여 다양한 관찰 시나리오에 적용할 수 있는 뛰어난 적외선 이미징 성능을 제공합니다. 이 적외선 열 모듈은 주변 열 분포를 캡처하고 생생한 열 화상 그래픽을 제공하므로 실시간 열 현장 모니터링 및 관찰 애플리케이션에 이상적인 솔루션입니다.
이 모듈은 손쉬운 2차 개발 및 시스템 수정을 지원하며 산업 비전, 소방 및 구조, 보안 감시, 실외 관찰 등 다양한 응용 분야에 적용할 수 있습니다. 다양한 열화상 카메라와 적외선 카메라의 2차 개발 및 통합이 필요한 OEM 고객에게 특히 유용합니다.
주요 특징
- 보다 원활한 시청을 위한 무셔터 디자인:작동 중에 셔터 보정이 필요하지 않아 기존 셔터 기반 시스템에서 흔히 발생하는 이미지 끊김 현상이 제거됩니다. 조용한 작동으로 기계적 소음 없이 신중하게 사용할 수 있습니다.
- 작고 가벼우며 통합이 유연함:총 시스템 크기는 25.4×25.4×22.7mm, 코어 무게는 26±1.5g 이하입니다. 공간 절약형 구조 설계로 유연한 시스템 레이아웃과 통합이 가능합니다.
- 기능이 풍부하고 원활한 통합:초해상도 알고리즘, PIP(Picture-in-Picture), 사용자 정의 가능한 OSD, 절전 모드, 원클릭 보정 및 다양한 마이크로 OLED 디스플레이와의 호환성을 지원합니다. 손쉬운 보조 개발 및 시스템 맞춤화를 위해 여러 광학 렌즈 및 확장 구성 요소와 호환됩니다.
제품 사양
| 모델 | iSE412 | |
| IR 감지기 표시기 | ||
| 민감한 물질 | 소리 | |
| 해결 | 384×288 | |
| 픽셀 크기 | 12μm | |
| 스펙트럼 응답 | 8μm ~ 14μm | |
| 일반적인 NETD | 30mK 이하 | |
| 이미지 처리 | ||
| 유효 픽셀 | 384×288 | |
| 디지털 프레임 속도 | 50Hz | |
| 시작 시간 | 6초 | |
| 디지털 비디오 | YUV420/YUV422/RGB888/RAW | |
| 이미지 알고리즘 | NUC/DRC/DNS/DDE/SFFC | |
| 무셔터 | 지원됨 | |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) | |
| 이미지 방향 | 수평/수직/대각선 | |
| 디지털 줌 | 1x/2x/4x/8x | |
| 이미지 밝기 | 자동/수동 | |
| 이미지 대비 | 자동/수동 | |
| 보상 모드 | 수동 | |
| 전기 같은 | ||
|
표준 외부 인터페이스
|
50핀: BP040SB-50-0114-B-R0
|
|
| 통신 인터페이스 | TTL-232/USB2.0 | |
| 디지털 비디오 인터페이스 | DVP8/BT.656/DVP16/BT.1120/USB2.0/MIPI-DSI-4LANE | |
| 확장 구성 요소 | USB2.0/SDI/HDMI/GIGE/Cameralink/VPC/MIPI-CSI-2LANE | |
| 전기적 인터페이스 | ||
| 공급 전압 | 2.7V~5.3V | |
| 일반적인 전력 소비 | 0.8W@50Hz@23±3℃ | |
| 기계/렌즈 | ||
| 베어 코어 크기(mm) | 25.4×25.4×22.7 | Φ36×24.3 |
| 벌거벗은 핵심 무게(g) | 26±1.5 | 28±1.5 |
| 광학렌즈 |
고정 초점 무열: 4.9/9.1/13/19mm
|
고정 초점 무열: 25mm/35mm
|
| 셔터 구성 요소 | 선택 과목 | |
| 진동 | 5.35g, 무작위 진동, 3축 | |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 | 1500g@0.4ms |
| 보호 수준 | IP67(전면렌즈) | |
| 환경 적응성 | ||
| 작동 온도 | -40℃~+70℃ | |
| 보관 온도 | -45℃~+85℃ | |
| 습기 | 5%~95%, 비응결 | |
| 인증 | ROHS2.0/REACH | |
산업용 애플리케이션
iSE412 열화상 카메라 코어는 산업 비전, 소방 및 구조, 보안 감시, 실외 관찰, 머신 비전, 가전제품 및 관련 분야에서 널리 사용됩니다.
표준화된 서비스
- 완전한 문서:추측 없이 시작하기 위한 제품 매뉴얼, 설정 가이드, 선택 참조 자료입니다.
- 개발 및 테스트 지원:샘플 통합 테스트, 성능 평가, 매개변수 검증이 쉬워졌습니다.
- 고급 개발자 툴킷:심층 통합을 위한 SDK, API, 알고리즘 및 디버깅 도구입니다.
- 원격 기술 지원:중요한 문제에 대한 빠른 응답과 시기적절한 해결을 통해 연중무휴 24시간 지원을 제공합니다.
- 보증:최적의 성능을 복원하기 위해 순정 부품과 엄격한 프로세스 준수.
자주 묻는 질문
1. 광학 가스 이미징의 장점
- 시간 절약 및 효율성:대규모 실시간 감지, 신속한 누출 위치 파악, 생산 중단 필요 없음을 지원합니다.
- 장거리 감지:추가 방사선원 없이 위험하고 복잡한 구역에서 멀리 떨어진 곳에서 비접촉 비파괴 검사를 수행합니다.
- 분석이 용이함:직관적인 이미징, 즉각적인 저장, 편리한 분석.
- 다기능 검사:뛰어난 원격 온도 측정 기능으로 다양한 가스를 감지할 수 있습니다.
