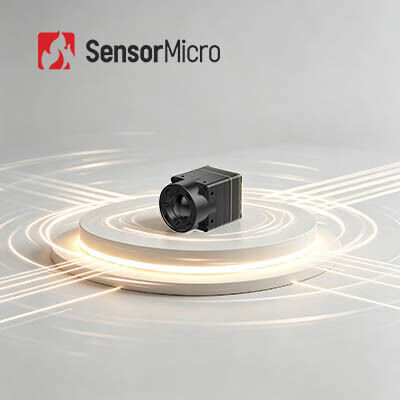

640x512 해상도 8μm 픽셀 피치 및 30mK 이하 NETD 비냉각식 LWIR 적외선 감지기를 갖춘 열화상 카메라 코어
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 프레임 속도 | 30/50Hz | 해결 | 640x512 |
|---|---|---|---|
| 전력 소비 | 0.4W | 일반적인 NETD | 30mK 이하 |
| 공급 전압 | 4-5.5V | 픽셀 피치 | 8μm |
| 강조하다 | 웨이퍼 레벨은 열 카메라를 윙윙거립니다,비냉각 드론 열 카메라 640x512,IR 카메라 핵심 12 um |
||
제품 설명
냉각되지 않은 640x512/8μm 웨이퍼 레벨 패키지 적외선 감지기와 열 카메라 코어
제품 개요
iTL608는 산업 선도적 인 통합과 안정성을 갖춘 고성능 VOx 냉각되지 않은 LWIR 열 카메라 코어입니다. 차원적으로는 13 × 13 × 18의 컴팩트 크기를 갖추고 있습니다.3mm 및 총 무게 6.7 ±1.5g (6mm 렌즈 포함), 휴대용 시스템에 대한 유료 부하와 공간 점유를 최소화합니다.640 × 512 내티브 해상도의 8μm 초미세 픽셀 센서를 사용하며 ≤30mK의 초저 NETD를 달성합니다., 8-14μm LWIR 스펙트럼에서 환경 표적을 탐지하기 위한 탁월한 온도 차별 기능을 제공합니다.통합된 NUC 비일관성 수정 및 3DNR 3D 노이즈 감축 알고리즘은 이미지 평면성을 효과적으로 최적화하고 이미지 유물을 억제합니다.개발 호환성을 위해 옵션 광 렌즈, 여러 비디오 출력 인터페이스 (MIPI/USB 2.0/BT.656), RAW/YUV 이중 데이터 출력, 시리즈 / I2C 제어 프로토콜,산업 및 상업용 열영상 시스템에 대한 효율적인 사용자 정의 및 통합을 촉진합니다..
주요 특징
-
극히 가벼운 디자인13 × 13 × 18.3mm의 콤팩트 크기와 6.7 ± 1.5g의 무게 (6mm 렌즈 포함)
이 분야에서 가장 높은 수준의 통합 -
높은 감수성, 정확 한 감지640 × 512 해상도의 8μm 초소 화소 크기, 미세한 세부 사항과 명확한 이미지를 제공합니다.
전형적인 NETD ≤ 30mK, 미묘한 온도 차이를 신뢰성 있게 감지할 수 있습니다. -
단순화 된 개발, 빠른 통합다양한 응용 요구 사항을 충족시키기 위해 여러 가지 광 렌즈 옵션이 제공됩니다.
MIPI/USB 2.0/BT를 포함한 여러 이미지 출력 인터페이스를 지원합니다.656
RAW 및 YUV 이미지 데이터 출력, 일련 포트/I2C를 통한 제어
제품 사양
| 모델 | ITL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 30mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 30/50Hz |
| 시작 시간 | ≤6s |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 종류 (백색 열/라바/철색/열철/의료/아르틱/무지개 1/무지개 2/색/검은 열) |
| PC 소프트웨어 | |
| 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI / USB2.0 / BT656 |
| 공급 전압 | 4~5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계식 | |
| 크기 (렌즈 포함) | 6mm 렌즈: 13 × 13 × 18.3 mm (렌즈 바깥 지름 Φ12.3 mm) 8.7mm 렌즈: 13 × 13 × 19.8 mm (렌즈 바깥 지름 Φ15.6 mm) 16.7mm 렌즈: 13 × 13 × 27.9 mm (렌즈 바깥 지름 Φ22.2 mm) 30mm 렌즈: 13 × 13 × 39 mm (렌즈 바깥 지름 Φ36 mm) |
| 무게 (렌즈 포함) | 6.7±1.5g (6mm 렌즈) 7.5±1.5g (8.7mm 렌즈) 17±1.5g (16.7mm 렌즈) 42.7±1.5g (30mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 50.35gms, 무작위 진동, 3축 |
| 영향력 | 반 시노스 파동, 40g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 6/8.7/16.7/30mm |
산업용 용도
iTL612R Pro 열영상 모듈은 산불 소방, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
우리 제품 라인
높은 민감도와 뛰어난 성능
적외선 산업에서 세계 최고의 기술
적외선 산업에서 세계 최고의 기술
사용 가능한 다양한 적외선 탐지기
다른 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기
다른 형식과 픽셀 크기의 냉각되지 않은 및 냉각 된 IR 탐지기
빠른 배송을 보장하기 위한 대량 생산
연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
연간 수백만 개의 탐지기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
적외선 열영상술이란 무엇인가요?
자연에서는 절대 영하 (-273 °C) 이상의 온도가 있는 모든 물체는 적외선 광선을 방출할 수 있다.적외선 카메라 검출기를 사용하여 목표물과 배경 사이의 적외선 방사선 온도 차이를 측정합니다., 당신은 다른 적외선 이미지를 얻을 수 있습니다.
적외선 탐지기는 어떻게 작동할까요?
타겟에서 방출되는 적외선 방사선은 열 감지기의 감지 범위에 들어갑니다.적외선 탐지기가 다른 강도의 방사선 신호를 대응하는 전기 신호로 변환합니다., 그리고 증폭과 비디오 처리를 통해 맨눈으로 관찰할 수 있는 적외선 이미지를 형성합니다.
냉각 된 적외선 탐지기의 장점 은 무엇 입니까?
냉각된 적외선 초점 평면 탐지기는 탐지기 dewar cooler (ddc) 에 의해 제공되는 낮은 온도에서 작동합니다.그것은 높은 감수성을 가지고 있으며 냉각되지 않은 적외선 탐지보다 더 미묘한 온도 차이를 구별 할 수 있습니다10킬로미터 이상의 거리에 있는 물체를 감지하고 식별하고 인식할 수 있습니다.냉각 탐지기의 구조는 냉각되지 않은 탐지기에 비해 상대적으로 높은 비용을 초래하는 매우 복잡합니다..
