640x512 해상도 8μm 픽셀 피치 및 30mK 이하 NETD 비냉각식 LWIR 적외선 감지기를 갖춘 열화상 카메라 코어
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL608 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 프레임 속도 | 30/50Hz | 해결 | 640x512 |
|---|---|---|---|
| 전력 소비 | 0.4W | 일반적인 NETD | 30mK 이하 |
| 공급 전압 | 4-5.5V | 픽셀 피치 | 8μm |
| 강조하다 | 웨이퍼 레벨은 열 카메라를 윙윙거립니다,비냉각 드론 열 카메라 640x512,IR 카메라 핵심 12 um |
||
제품 설명

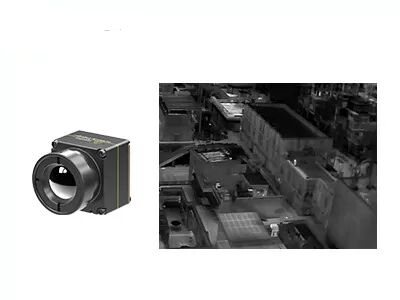

비냉각식 640x512/8μm 웨이퍼 레벨 패키지 적외선 검출기를 갖춘 열화상 카메라 코어
제품개요
iTL608은 업계 최고의 통합성과 안정성을 갖춘 고성능 VOx 비냉각식 LWIR 열화상 카메라 코어입니다. 치수적으로는 13*13*18.3mm의 컴팩트한 크기와 총 무게 6.7±1.5g(6mm 렌즈 포함)으로 휴대용 시스템의 페이로드와 공간 점유를 최소화하는 것이 특징입니다. 이미징 성능 측면에서 640 * 512 기본 해상도의 8μm 초미세 픽셀 센서를 활용하고 30mK 이하의 초저 NETD를 달성하여 8-14μm LWIR 스펙트럼에서 주변 표적 감지를 위한 뛰어난 온도 식별 기능을 제공합니다. 통합된 NUC 비균일성 보정 및 3DNR 3D 노이즈 감소 알고리즘은 이미지 평탄도를 효과적으로 최적화하고 이미지 아티팩트를 억제합니다. 개발 호환성을 위해 옵션 광학 렌즈, 다중 비디오 출력 인터페이스(MIPI/USB 2.0/BT.656), RAW/YUV 듀얼 데이터 출력 및 직렬/I2C 제어 프로토콜을 제공하여 산업 및 상업용 열화상 시스템을 위한 효율적인 사용자 정의 및 통합을 촉진합니다.
주요 특징
-
초경량 디자인13*13*18.3mm의 컴팩트한 사이즈와 6.7±1.5g의 무게(6mm 렌즈 포함)
동급 최고 수준의 통합 -
고감도, 정밀 감지640 * 512 해상도의 8μm 초소형 픽셀 크기로 미세한 디테일과 선명한 이미지 제공
일반적인 NETD ≤ 30mK로 미묘한 온도 차이를 안정적으로 감지할 수 있습니다. -
단순화된 개발, 빠른 통합다양한 응용 분야 요구 사항을 충족할 수 있는 다양한 광학 렌즈 옵션 제공
MIPI/USB 2.0/BT.656을 포함한 다중 이미지 출력 인터페이스 지원
RAW 및 YUV 이미지 데이터 출력, 직렬 포트/I2C를 통한 제어
제품 사양
| 모델 | iTL608 |
|---|---|
| IR 감지기 표시기 | |
| 민감한 물질 | 소리 |
| 해결 | 640*512 |
| 픽셀 크기 | 8μm |
| 스펙트럼 응답 | 8μm ~ 14μm |
| 일반적인 NETD | 30mK 이하 |
| 이미지 처리 | |
| 디지털 프레임 속도 | 30/50Hz |
| 시작 시간 | 6초 이하 |
| 디지털 비디오 | RAW/YUV/TMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 디스플레이 | 10종 (화이트 핫/라바/아이언 레드/핫 아이언/메디컬/아틱/레인보우1/레인보우2/틴트/블랙핫) |
| PC 소프트웨어 | |
| 소프트웨어 | 모듈 제어 및 비디오 디스플레이 |
| 전기 같은 | |
| 표준 외부 인터페이스 | 34Pin_Connector 인터페이스: BP04SD-34-0065-R0 |
| 통신 인터페이스 | TTL-232/USB2.0/I2C |
| 디지털 비디오 인터페이스 | MIPI/USB2.0/BT.656 |
| 공급 전압 | 4-5.5V |
| 일반적인 전력 소비 | 0.4W |
| 기계 | |
| 크기(렌즈 포함) | 6mm 렌즈 포함: 13*13*18.3mm(렌즈 외경 Φ12.3mm) 8.7mm 렌즈 포함: 13*13*19.8mm(렌즈 외경 Φ15.6mm) 16.7mm 렌즈 포함: 13*13*27.9mm(렌즈 외경 Φ22.2mm) 30mm 렌즈 포함: 13*13*39mm(렌즈 외경 Φ36mm) |
| 무게(렌즈 포함) | 6.7±1.5g(6mm 렌즈) 7.5±1.5g(8.7mm 렌즈) 17±1.5g(16.7mm 렌즈) 42.7±1.5g(30mm 렌즈) |
| 환경 적응성 | |
| 작동 온도 | -40℃~+70℃ |
| 보관 온도 | -45℃~+85℃ |
| 습기 | 5%~95%, 비응결 |
| 진동 | 5.35grms, 무작위 진동, 3축 |
| 영향 | Half Sine Wave, 40g/11ms, 충격방향 X축, 3회 |
| 인증 | ROHS2.0/REACH |
| 광학렌즈 | 고정 초점 무열: 6/8.7/16.7/30mm |
산업용 애플리케이션
iTL612R Pro 열화상 모듈은 산림 소방, 전력 유지 관리, 태양광 검사, 보안 모니터링, 웨어러블 장치, 휴대용 장치 등의 분야에서 사용할 수 있습니다.
우리의 제품 라인
높은 감도와 우수한 성능
적외선 산업의 세계 최고의 기술
적외선 산업의 세계 최고의 기술
다양한 적외선 감지기 사용 가능
다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기
다양한 형식과 픽셀 크기의 비냉각식 및 냉각식 IR 감지기
빠른 납품을 보장하는 대량 생산
연간 최대 수백만 개의 검출기를 생산할 수 있는 3개의 생산 라인
연간 최대 수백만 개의 검출기를 생산할 수 있는 3개의 생산 라인
자주 묻는 질문
적외선 열화상이란 무엇입니까?
자연계에서 온도가 절대 영도(-273℃)보다 높은 모든 물체는 적외선을 방출할 수 있습니다. 적외선 카메라 감지기를 사용하여 대상 자체와 배경 사이의 적외선 복사 온도 차이를 측정하면 열 이미지라고도 하는 다양한 적외선 이미지를 얻을 수 있습니다.
적외선 감지기는 어떻게 작동하나요?
대상에서 방출된 적외선이 열 감지기의 감지 범위에 들어가면 적외선 감지기가 서로 다른 강도의 방사 신호를 해당 전기 신호로 변환한 다음 증폭 및 비디오 처리를 통해 육안으로 관찰할 수 있는 적외선 이미지를 형성합니다.
냉각형 적외선 감지기의 장점은 무엇입니까?
냉각식 적외선 초점면 검출기는 검출기 듀어 쿨러(ddc)에 의해 제공되는 저온에서 작동합니다. 감도가 높아 비냉각식 적외선 감지기보다 미묘한 온도차를 더 잘 구분할 수 있습니다. 10km 이상 떨어진 매우 먼 거리에 있는 물체를 감지, 식별 및 인식할 수 있습니다. 냉각식 검출기의 구조는 매우 복잡하여 비냉각식 검출기에 비해 상대적으로 높은 비용을 초래합니다.
