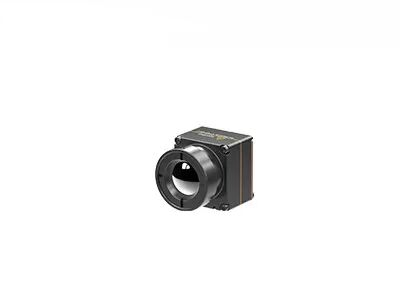

DVP LVDS USB2.0은 비냉각 적외선 카메라 핵심 640x512 12 um을 조화시킵니다
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612R 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | USB2.0 비냉각 적외선 카메라,12 um 비냉각 적외선 카메라,DVP 적외선 카메라 핵심 640x512 |
||
제품 설명
작은 크기의 냉각되지 않은 적외선 카메라 코어 640x512 12um
제품 설명찢기
냉각된 냉각되지 않은 적외선 탐지기와 열 모듈의 선도적인 제조업체로서, 센서 마이크로는 작은 크기와 가벼운 적외선 열영상 코어 iTL612R Pro를 개발합니다.이것은 적외선 카메라 코어 iTL612R의 컴팩트 버전입니다..
완전히 SWaP-C (대량-중량-전력 비용) 에 맞게, iTL612R Pro 적외선 카메라 코어의 크기와 무게는 이미 업계에서 최전선에 있습니다..그것은 자신의 드론을 통합 할 때 크기와 무게에 대한 제한적인 요구 사항을 가진 고객을위한 최고의 선택입니다.
640×512/12μm 자체 개발 된 웨이퍼 레벨 적외선 검출기, 렌즈 보호 등급 IP67, 이미지 및 온도 측정 버전 및 다양한 SDK 솔루션을 제공합니다.iTL612R Pro 열 모듈은 더 작은 크기와 가벼운 무게로 공간 제한에 반응합니다., 배터리 수명이 더 길어지고 전력 소비가 낮아지고, 소비자 전자 분야에서 통합 문제를 극복하고, 컴팩트 및 휴대용 제품에 대한 더 많은 솔루션을 제공합니다.
특히 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사,재난 구제 및 구출산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
크기: 17mm × 17mm × 22mm (9.1mm 렌즈)
• 무게: 13g (9.1mm 렌즈)
• 0.7W 이하의 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612R 프로 |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 40.0-5.0V V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±2°C 또는 ±2% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 17×17×22 (9.1mm 렌즈) |
| 무게 | 13g (9.1mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612R Pro 열영상 모듈은 UAV 유료 화상 및 웨어러블 장치에 통합 될 수 있으므로예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진 촬영, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
다양한 제품 포트폴리오
다양한 통합 요구 사항을 충족시키기 위해 적외선 감지기, 카메라 코어 및 모듈을 포함한 다양한 제품 형식.
풍부한 제품 다양성
다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능
명확한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 높은 신뢰성
쉽게 통합
여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
1적외선 온도 촬영의 장점은 무엇입니까?
파괴적이지 않은 테스트의 경우 손상을 입지 않고 테스트하고 신속하게 반응하여 비용을 절감하고 업무 효율성을 높이고 인력과 장비 절감을 줄입니다.
의료용 온도학은 인간의 몸에서 숨겨진 문제를 발견하는데 매우 효율적이며 방사선이나 통증 없이 100% 안전하며, 이는 조기 건강 검진에 이상적인 도구입니다.
2DRI 범위는 뭐죠?
적외선 탐지기가 특정 목표물의 이미지를 생성 할 수있는 거리를 측정하는 수단이며 탐지 범위, 인식 범위, 식별 범위로 나눌 수 있습니다.
D (탐지): 배경에서 물체를 구별하는 능력
R (인식): 물체 클래스를 분류할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인): 사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고, 픽셀 크기는 d이고, 직선 쌍의 수는 n이고 가정하면, 볼거리 L=H×f/(2n×d)
