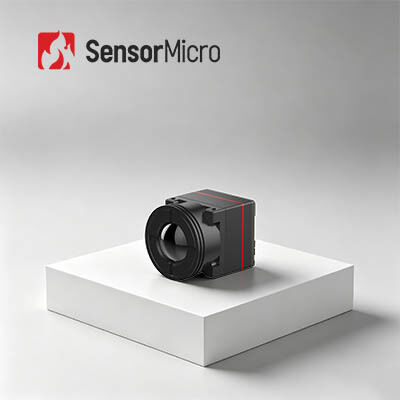

웨어러블 장치용 전력 소비가 0.5W인 초소형 640x512 해상도 12μm 픽셀 피치 비냉각식 적외선 카메라 코어
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 티/티 |
제품 상세 정보
| 프레임 속도 | 25/30Hz/50Hz | 해결 | 640x512 |
|---|---|---|---|
| 전력 소비 | 0.5와트 | 일반적인 NETD | 40mK 이하 |
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 강조하다 | USB2.0 비냉각 적외선 카메라,12 um 비냉각 적외선 카메라,DVP 적외선 카메라 핵심 640x512 |
||
제품 설명
착용 가능한 장치에 대한 초 컴팩트 냉각되지 않은 적외선 카메라 코어 640x512 12um
제품 개요
극심한 소형화와 높은 신뢰성을 위해 설계되었습니다.iTL612Pro 적외선 카메라 코어는 프리미엄 640×512/12μm 웨이퍼 레벨 FPA 탐지기와 차세대 이미지 처리 알고리즘을 통합하여 전반적인 이미지 명확성과 안정성을 향상시킵니다..
17.3×17.3×23.4mm의 초소형 차원 설계와 13.7±0.5g의 가벼운 몸체로 모듈은 통합 장치에 대한 구조적 부하를 최소화합니다.0의 극저전력 등급으로.5W, 배터리 전동 및 휴대용 임베디드 시스템에 완벽하게 적응합니다.
여러 렌즈 구성과 호환되며, 코어는 DVP8, LVDS, MIPI, USB 2.0 및 BT.656 인터페이스뿐만 아니라 RAW,YUV 및 매트릭스-TEMP 데이터 출력, 맞춤형 시스템 반복 및 산업 통합에 대한 완전한 기술 지원을 제공합니다.
주요 특징
- 콤팩트 하고 가벼운 디자인- 크기: 17mm × 17mm × 22mm (9.1mm 렌즈와 함께), 무게: 13g (9.1mm 렌즈와 함께), 전력 소비 0.7W까지 낮다
- 선명 한 이미지 와 정확 한 방사선 측정- 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE, Windows/Linux/ARM SDK를 지원, 지역, 포인트 및 동온 온도 측정을 지원
- 다양한 인터페이스 간편한 통합- DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612Pro |
|---|---|
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 40mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30Hz/50Hz |
| 시작 시간 | ≤5s |
| 디지털 비디오 | RAW/YUV/Matrix-TEMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 ((검은 뜨겁다 / 흰 뜨겁다 / 위조 색상) |
| PC 소프트웨어 | |
| 적외선 모듈 | 제어 모듈 및 비디오 디스플레이 |
| 전기 | |
| 표준 외부 인터페이스 | 30Pin_HRS 인터페이스:DF40C-30DP-0.4V ((51) |
| MIPI 외부 인터페이스 | 34Pin_Panasonic 커넥터 인터페이스:AXE634124 |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | DVP8/LVDS/MIPI/USB2.0/BT656 |
| 공급 전압 | 4.2-5.5V |
| 일반적인 전력 소비 | 0.5W |
| 온도 측정 | |
| 작동 온도 | -10°C~+50°C |
| 온도 측정 범위 | / |
| 온도 측정 정확성 | / |
| 부분 온도 측정 | / |
| SDK | / |
| 기계식 | |
| 크기 (렌즈 포함) | 17.3×17.3×23.4 (9.1mm 렌즈) 17.3×17.3×30.2 (13mm 렌즈) 17.3×17.3×38 (25mm 렌즈) 17.3×17.3×54 (45mm 렌즈) |
| 무게 (렌즈 포함) | 13.7±0.5g (9.1mm 렌즈) 20±0.5g (13mm 렌즈) 27.3±0.5g (25mm 렌즈) 51±0.5g (45mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 시노스 진동, 주파수: 10HZ150HZ10HZ, 최고 값: 0.15mm, 축 방향: X, 내구 시간: 8min/축, 사이클: 2 번 |
| 영향력 | 반 사이스 파동, 30g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 9.1/13/25/45mm |
산업용 용도
iTL612 Pro 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
제품 포트폴리오
다양한 제품 포트폴리오- 다양한 통합 요구 사항을 충족시키기 위해 적외선 탐지기, 카메라 코어 및 모듈을 포함한 광범위한 제품 형식
풍부한 제품 다양성- 다중 배열 해상도, 픽셀 크기, 파동 대역 및 렌즈 옵션 조합은 다양한 응용 프로그램에 더 많은 유연성을 제공합니다.
탁월 한 성능- 명확한 영상, 컴팩트한 크기, 낮은 전력 소비, 높은 감수성, 그리고 강력한 신뢰성 - 환경적 도전의 광범위한 범위에서 수행하도록 설계되었습니다.
쉽게 통합- 여러 인터페이스 옵션은 통합을 간단하게하고 여러 응용 분야에 걸쳐 빠른 개발을 가능하게합니다.
자주 묻는 질문
적외선 온도 촬영의 장점 은 무엇 입니까?
파괴적이지 않은 테스트를 위해:테스트가 간단하고 손상을 입지 않고 신속하게 반응하여 비용을 절감하고 업무 효율성을 높이고 인력과 장비 절감을 줄입니다.
의료용 온도 촬영용:인간의 몸에서 숨겨진 문제를 발견하는 데 매우 효율적입니다. 방사선과 통증 없이 100% 안전합니다. 이는 조기 건강 검진을 위한 이상적인 도구입니다.
DRI 범위는 뭐죠?
DRI 범위는 적외선 탐지기가 특정 목표물의 이미지를 생성 할 수있는 거리를 측정하는 수단이며 탐지 범위, 인식 범위,그리고 식별 범위.
D (탐지):배경에서 물체를 구별하는 능력
R (인식)객체 클래스를 분류 할 수 있는 능력 (동물, 사람, 차량, 배...)
I (확인):사물을 상세히 설명할 수 있는 능력 (모자 입은 남자, 사슴, 지프...)
존슨의 기준에 따르면, DRI 거리에서 눈에 보이는 목표 세부 사항의 확률이 50%일 때, 목표물의 최소 수선 쌍은 1:36 (또는 1:4:8), 그리고 그에 따른 최소 픽셀 수는 2:612 (또는 2:816절)
표적 지름이 H이고 초점 거리는 f이고 픽셀 크기는 d이고 선 쌍의 수는 n이라고 가정하면 볼거리 L=H×f/(2n×d)
