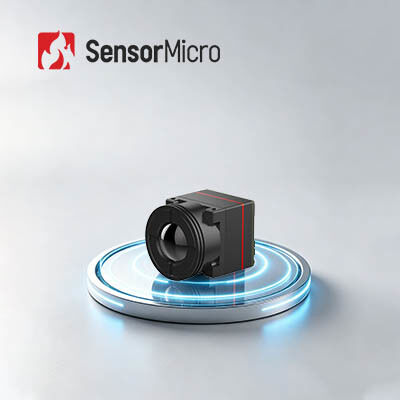

컴팩트하고 가벼운 디자인으로 냉각되지 않은 적외선 카메라 코어 640x512 해상도 및 12μm 픽셀 피치
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | 협상 가능 |
| 지불 조건 | 신용장, 티/티 |
제품 상세 정보
| 해결 | 640x512 | 프레임 속도 | 25/30Hz/50Hz |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 전력 소비 | 0.5와트 |
| 일반적인 NETD | 40mK 이하 | 픽셀 피치 | 12μm |
| 강조하다 | 디지털 영상 비냉각 적외선 카메라,640x512 비냉각 적외선 카메라,비냉각 적외선 카메라 핵심 12 um |
||
제품 설명
컴팩트하고 가벼운 디자인 냉각되지 않은 적외선 카메라 코어 640x512 12μm
미니어처 열사진 촬영 코어에 대한 산업 SWaP 표준을 재정의하는 iTL612Pro 초소형 적외선 카메라 코어는낮은 전력 소비 및 고화질 영상고급 640×512/12μm 웨이퍼 레벨 탐지기와 업그레이드 된 이미지 최적화 알고리즘으로 구성되어 동일한 크기의 제품을 훨씬 뛰어넘는 전문 수준의 열 영상 성능을 제공합니다.
전통적인 적외선 코어의 크기와 무게 제한을 깨고, 17.3mm 정사각형 가로 세로와 13.7g 초등형체는 시스템 조립 장벽과 구조적 부담을 크게 줄입니다.초저전력 소비와 매우 확장 가능한 개발 인터페이스와 결합, 그것은 기업들이 더 휴대적이고 소형화되고 고효율의 적외선 열영상 제품을 개발할 수 있도록 지원하며, 여러 산업 및 상업 응용 분야를 다루고 있습니다.
주요 특징
비교 할 수 없는 가벼움 과 최소한 의 부하
- 초소형 크기: 17.3×17.3×23.4mm (9.1mm 렌즈 포함)
- 초연량: 13.7±0.5g (9.1mm 렌즈 포함)
- 초저전력 소비: 0.5W 이하
명확한 영상으로 주류 FPA
- 640x512 폭넓은 통합을 위한 해상도
- 향상된 이미지 명확성: 이미지 품질을 향상시키기 위해 여러 개의 새로운 세대 이미지 알고리즘
쉬운 개발 & 원활한 통합
- 다양한 응용 시나리오에 맞게 여러 렌즈 옵션이 제공됩니다.
- 여러 이미지 출력 인터페이스를 지원합니다: DVP8, LVDS, MIPI, USB 2.0, 그리고 BT.656
- 일련 포트 제어와 함께 RAW/YUV/Matrix-TEMP 데이터 출력
제품 사양
| 모델 | ITL612Pro |
| IR 감지기 표시기 | |
| 민감한 자료 | VOx |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 반응 | 8μm ~ 14μm |
| 전형적인 NETD | ≤ 40mK |
| 이미지 처리 | |
| 디지털 프레임 레이트 | 25/30Hz/50Hz |
| 시작 시간 | ≤5s |
| 디지털 비디오 | RAW/YUV/Matrix-TEMP |
| 이미지 알고리즘 | NUC/3DNR/DNS/DRC/EE |
| 이미지 표시 | 10 ((검은 뜨겁다 / 흰 뜨겁다 / 위조 색상) |
| 전기 | |
| 표준 외부 인터페이스 | 30Pin_HRS 인터페이스:DF40C-30DP-0.4V ((51) |
| MIPI 외부 인터페이스 | 34Pin_Panasonic 커넥터 인터페이스:AXE634124 |
| 통신 인터페이스 | TTL-232/USB20 |
| 디지털 비디오 인터페이스 | DVP8/LVDS/MIPI/USB2.0/BT656 |
| 공급 전압 | 4.2-5.5V |
| 일반적인 전력 소비 | 0.5W |
| 기계식 | |
| 크기 (렌즈 포함) | 17.3×17.3×23.4 (9.1mm 렌즈) 17.3×17.3×30.2 (13mm 렌즈) 17.3×17.3×38 (25mm 렌즈) 17.3×17.3×54 (45mm 렌즈) |
| 무게 (렌즈 포함) | 13.7±0.5g (9.1mm 렌즈) 20±0.5g (13mm 렌즈) 27.3±0.5g (25mm 렌즈) 51±0.5g (45mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않습니다. |
| 진동 | 시노스 진동, 주파수: 10HZ150HZ10HZ, 최고 값: 0.15mm, 축 방향: X, 내구 시간: 8min/축, 사이클: 2 번 |
| 영향력 | 반 사이스 파동, 30g/11ms, 충격 방향 X 축, 3 번 |
| 인증 | ROHS2.0/REACH |
| 광학 렌즈 | 고정 초점 아테르마: 9.1/13/25/45mm |
산업용 용도
iTL612 Pro 열영상 모듈은 산불방지, 전력 유지보수, 광전기 검사, 보안 모니터링, 착용 가능한 장치, 휴대 가능한 장치 등 분야에서 사용할 수 있습니다.
우리 에 관한 것
우리의 비전:감각의 경계를 뛰어넘고 주변 세계와 연결하는 방식을 변화시키는 것입니다.
우리의 임무:적외선 감지 기술의 힘을 활용하여 전 세계 산업을 변화시키고, 더 똑똑한 의사결정, 더 안전한 환경, 그리고 더 연결된 미래를 가능하게 합니다.
우리 의 가치:전 세계를 더 나은 곳으로 만드는 첨단 적외선 기술을 만드는 것입니다.
자주 묻는 질문
1냉각되지 않은 적외선 탐지기의 장점은 무엇입니까?
냉각되지 않은 적외선 초점 평면 탐지기는 냉각 장치가 필요하지 않습니다. 방 온도에서 작동 할 수 있으며 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명,낮은 비용 등.
2당신의 응용 프로그램에 대한 적외선 탐지기 / 열 모듈에 대한 주요 고려 사항은 무엇입니까?
• 탐지기의 해상도
• 픽셀 크기
• NETD
• 이미지 품질
• 렌즈 선택
• 전력 소비
• 크기와 무게
• 기계 및 전기 인터페이스
• 예산
• 픽셀 크기
• NETD
• 이미지 품질
• 렌즈 선택
• 전력 소비
• 크기와 무게
• 기계 및 전기 인터페이스
• 예산
3적외선 탐지기 해상도는 무엇일까요?
즉 열사진의 픽셀 수. 더 높은 해상도는 더 많은 관측 및 온도 측정 지점을 의미합니다. 따라서 더 먼 거리에서 더 작은 목표를 관찰하고 측정 할 수 있습니다.보통 적외선 열사진의 해상도는 256x192입니다., 384x288, 640x512, 800x600, 1024x768, 1280x1024 등. 더 높은 해상도, 탐지기의 비용은 더 많은 것입니다.
4시야장 (FOV)
이것은 적외선 열영상기의 광 시스템으로 관찰되는 객체 공간의 2차원 시야를 의미합니다. 수평 FOV를 예로 들자면,검출기 배열의 크기가 A×B라고 가정합니다., 픽셀 크기는 d이고 렌즈 초점 거리는 f이고, 수평 FOV 각 θ=2×acrtan (A×d/2f) 이 됩니다. 탐지 배열과 픽셀 크기가 선택된 후,시야장은 광 시스템의 초점 거리에 따라만 변합니다.: 더 긴 초점 거리와 함께 시장이 좁을 것이고, 더 짧은 초점 거리와 함께 시장이 넓을 것입니다.
