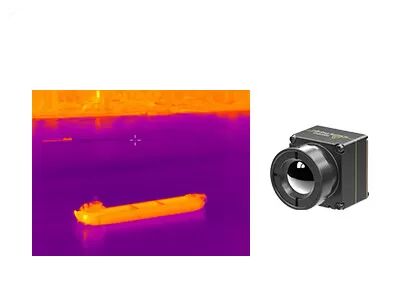

미가공품 YUV BT656 디지털 영상 비냉각 적외선 카메라 핵심 640x512 12 um
| 원래 장소 | 중국 후베이성 우한 |
|---|---|
| 브랜드 이름 | SensorMicro |
| 인증 | ISO9001:2015; RoHS; Reach |
| 모델 번호 | iTL612R 프로 |
| 최소 주문 수량 | 1개 부분 |
| 가격 | negotiable |
| 지불 조건 | 신용장, 티/티 |
무료샘플과 쿠폰을 위해 나와 연락하세요.
왓츠앱:0086 18588475571
위챗: 0086 18588475571
스카이프: sales10@aixton.com
만약 당신이 어떠한 관심도 가지면, 우리가 24 시간 온라인 도움말을 제공합니다.
x제품 상세 정보
| 해결 | 640x512 | 전력 소비 | 0.7w |
|---|---|---|---|
| 스펙트럼 범위 | 8~14μm | 픽셀 피치 | 12μm |
| 일반적인 NETD | ≤40mk | 프레임 속도 | 30Hz |
| 강조하다 | 디지털 영상 비냉각 적외선 카메라,640x512 비냉각 적외선 카메라,비냉각 적외선 카메라 핵심 12 um |
||
제품 설명
작은 크기의 냉각되지 않은 적외선 카메라 코어 640x512 12um
제품 설명찢기
냉각된 냉각되지 않은 적외선 탐지기와 열 모듈의 선도적인 제조업체로서, 센서 마이크로는 작은 크기와 가벼운 적외선 열영상 코어 iTL612R Pro를 개발합니다.이것은 적외선 카메라 코어 iTL612R의 컴팩트 버전입니다..
완전히 SWaP-C (대량-중량-전력 비용) 에 맞게, iTL612R Pro 적외선 카메라 코어의 크기와 무게는 이미 업계에서 최전선에 있습니다..그것은 자신의 드론을 통합 할 때 크기와 무게에 대한 제한적인 요구 사항을 가진 고객을위한 최고의 선택입니다.
640×512/12μm 자체 개발 된 웨이퍼 레벨 적외선 검출기, 렌즈 보호 등급 IP67, 이미지 및 온도 측정 버전 및 다양한 SDK 솔루션을 제공합니다.iTL612R Pro 열 모듈은 더 작은 크기와 가벼운 무게로 공간 제한에 반응합니다., 배터리 수명이 더 길어지고 전력 소비가 낮아지고, 소비자 전자 분야에서 통합 문제를 극복하고, 컴팩트 및 휴대용 제품에 대한 더 많은 솔루션을 제공합니다.
특히 예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진, 경찰 조사,재난 구제 및 구출산불 예방, 도시 안전 등
주요 특징
콤팩트 하고 가벼운 디자인
크기: 17mm × 17mm × 22mm (9.1mm 렌즈)
• 무게: 13g (9.1mm 렌즈)
• 0.7W 이하의 전력 소비
선명 한 이미지 와 정확 한 방사선 측정
• 완전히 새로운 이미지 처리 알고리즘: NUC/3DNR/DNS/DRC/EE
• Windows/Linux/ARM SDK를 지원합니다.
• 지역, 포인트 및 동온 온도 측정 지원
다양한 인터페이스 간편한 통합
• DVP/LVDS/USB2.0 인터페이스, RAW/YUV 이미지 데이터 출력, 일련 포트 제어
제품 사양
| 모델 | ITL612R 프로 |
| IR 탐지기의 성능 | |
| 민감한 자료 | 바나디움 산화물 |
| 결의 | 640×512 |
| 픽셀 크기 | 12μm |
| 스펙트럼 범위 | 8~14μm |
| 전형적인 NETD | ≤40mk |
| 이미지 처리 | |
| 프레임 속도 | 30Hz |
| 시작 시간 | 5s |
| 디지털 비디오 | RAW/YUV/BT656 |
| 이미지 알고리즘 | 비일관성 교정 (NUC) 3차원 소음 감축 (3DNR) 소음 차단 (DNS) 동적 범위 압축 (DRC) 가장자리 강화 (EE) |
| 이미지 표시 | 블랙 핫/화이트 핫/위조 컬러 |
| PC 소프트웨어 | |
| ICC 소프트웨어 | 제어 모듈 및 비디오 디스플레이 |
| 전기 사양 | |
| 표준 외부 인터페이스 | 30Pin_HRS: DF40C-30DP-0.4V ((51), (HRS, 남성) |
| USB 확장판 | C형 |
| 통신 인터페이스 | RS232-TTL/USB20 |
| 디지털 비디오 인터페이스 | CMOS8/USB20 |
| 공급 전압 | 40.0-5.0V V VDC |
| 일반적인 전력 소비 | 0.7W |
| 온도 측정 | |
| 작동 온도 범위 | -10°C~+50°C |
| 온도 측정 범위 | -20°C~+150°C, 0°C~550°C; 사용자 정의 및 확장 지원 |
| 온도 측정 정확성 | ±2°C 또는 ±2% 이상 (@23°C±3°C) |
| 지역 온도 측정 | 출력 지역 온도의 최대, 최소 및 평균 값 지원 |
| SDK | 윈도우/리눅스/ARM 지원; 비디오 스트림 분석 및 회색에서 온도 변환을 달성 |
| 신체적 특성 | |
| 크기 (mm) | 17×17×22 (9.1mm 렌즈) |
| 무게 | 13g (9.1mm 렌즈) |
| 환경적 적응력 | |
| 작동 온도 | -40°C~+70°C |
| 저장 온도 | -45°C~+85°C |
| 습도 | 5%~95%, 응고되지 않는 |
| 진동 | 50.35gms, 3 축 |
| 충격 | 반 시노스 파동, 40g/11ms, 3 축 6 방향 |
| 인증서 | ROHS2.0/REACH |
| 광학 | |
| 선택용 렌즈 | 고정 초점 아테르마: 9.1mm |
산업용 용도
iTL612R Pro 열영상 모듈은 UAV 유료 화상 및 웨어러블 장치에 통합 될 수 있으므로예측 유지보수, 태양광 검사, 환경 보호, 과학 연구, 항공 사진 촬영, 경찰 조사, 구호 및 구조, 산불 예방, 도시 안전 등.
우리 에 관한 것
우리의 비전: 감지의 경계를 확장하고 사람들이 주변 세계와 연결하는 방식을 변화시킵니다.
우리의 임무: 전 세계 산업을 변화시키기 위해 적외선 센싱 기술의 힘을 활용하여 더 똑똑한 의사결정, 더 안전한 환경 및 더 연결된 미래를 가능하게합니다.
우리의 가치: 세계를 더 나은 곳으로 만드는 첨단 적외선 기술을 만드는 것.
자주 묻는 질문
1냉각되지 않은 적외선 탐지기의 장점은 무엇입니까?
냉각되지 않은 적외선 초점 평면 탐지기는 냉각 장치가 필요하지 않습니다. 방 온도에서 작동 할 수 있으며 빠른 시작, 낮은 전력 소비, 작은 크기, 가벼운 무게, 긴 수명,낮은 비용 등.
2당신의 응용 프로그램에 대한 적외선 탐지기 / 열 모듈에 대한 주요 고려 사항은 무엇입니까?
--- 탐지기의 해상도
- 픽셀 크기
---NETD
---사진 품질
--- 렌즈 옵션
---전력 소비
--- 크기와 무게
---기계 및 전기 인터페이스
---예산
3적외선 탐지기 해상도는 무엇일까요?
즉 열사진의 픽셀 수. 더 높은 해상도는 더 많은 관측 및 온도 측정 지점을 의미합니다. 따라서 더 먼 거리에서 더 작은 목표를 관찰하고 측정 할 수 있습니다.보통 적외선 열사진의 해상도는 256x192입니다., 384x288, 640x512, 800x600, 1024x768, 1280x1024 등. 더 높은 해상도, 탐지기의 비용은 더 많은 것입니다.
4시야장 (FOV)
이것은 적외선 열영상기의 광 시스템으로 관찰되는 객체 공간의 2차원 시야장을 의미합니다. 수평 FOV를 예로 들자면,검출기 배열의 크기가 A×B라고 가정합니다., 픽셀 크기는 d이고 렌즈 초점 거리는 f이고, 수평 FOV 각 θ=2×acrtan (A×d/2f) 이다.
검출기 배열과 픽셀 크기가 선택된 후 시야장은 광 시스템의 초원격에 따라만 변합니다. 더 긴 초원격으로 시야장은 좁을 것입니다.소형 화상 거리가 더 짧다, 시야가 넓어질 겁니다.
